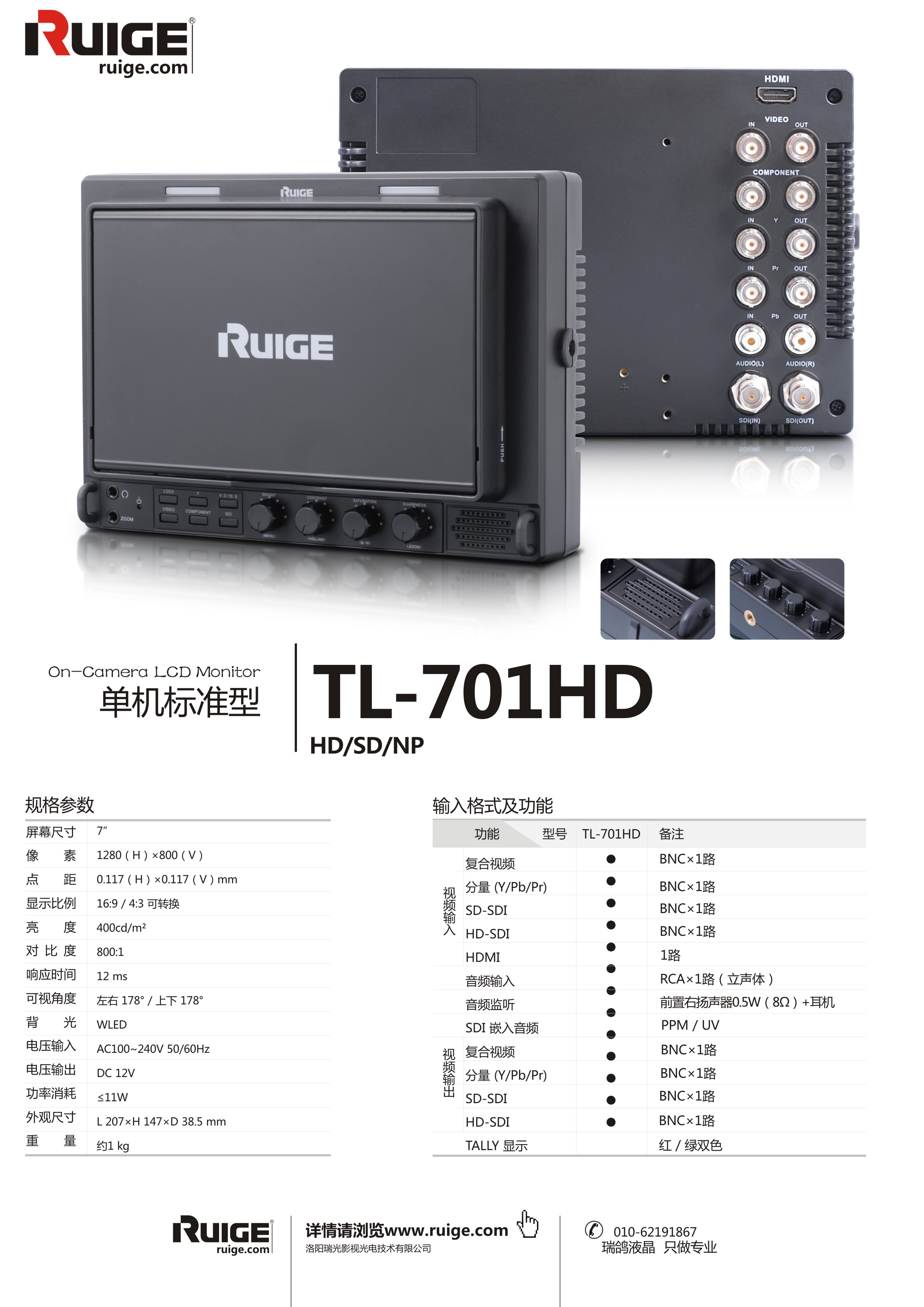

7英寸瑞鸽RUIGE TL-701HD监视器 - 洛阳瑞光影视光电技术有限公司

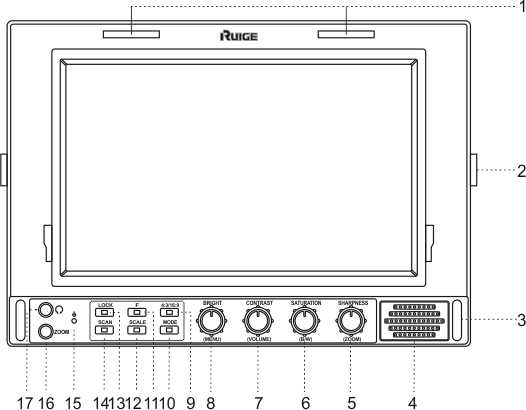

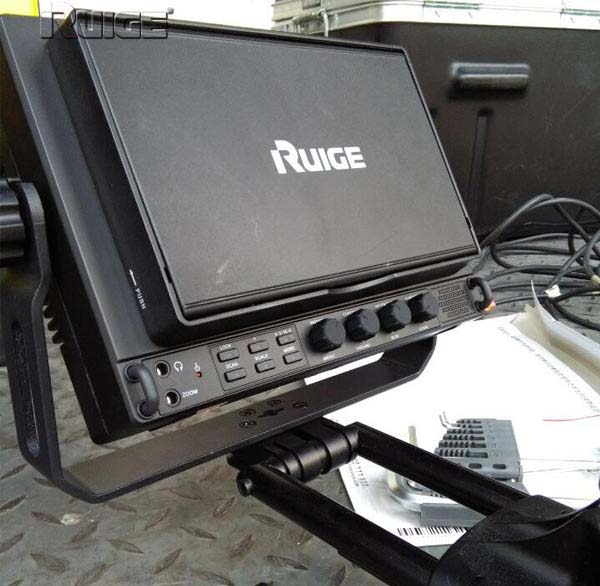

1 TALLY 提示灯
2 附件安装固定螺母
3 防护杆
4 扬声器
5 锐利度调节 / 图像点对点检查键
6 饱和度调节 / 单色转换键
7 对比度调节 / 音量调节键
8 亮度调节 / 菜单选择键
9 4:3 / 16:9 宽高比选择键
10 输入信号模式切换键
11 快捷键（用户自定义）
12 安全框比例调整键
13 安全锁 / 菜单消除键
14 扫描模式选择键
15 电源指示灯
16 线控触发器插孔
17 耳机插孔

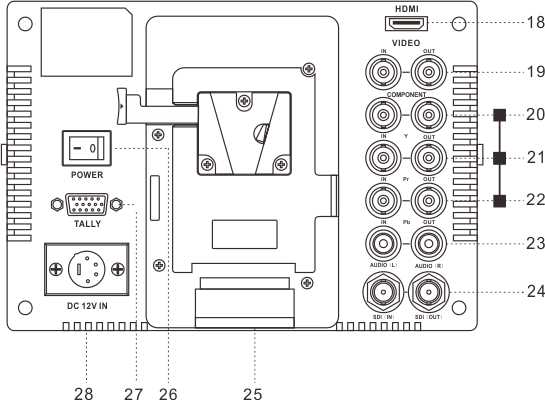

 18 HDMI 输入
 19 复合视频输入 / 输出
 20.21.22 分量（Y / Pr / Pb）输入 / 输出
 23 音频输入（双声道）
 24 3G/HD/SD-SDI 输入 / 输出
 25 电池接口板（选购件）
 26 电源开关
 27 TALLY信号输入
 28 DC 12V 电源输入

音频电平表

        SDI音频可以内嵌16路不同通道的数字音频,而通常只要同时显示8路即可以满足基本需求.

        SDI(VU & PPM)主要是为了判断嵌入的音平电平值是否超出技术要求。

        可根据需求来自定义相应的数值。可垂直显示和水平显示。

安全框

        大部分非线性编辑软件都提供了安全框，为制作人员设计字幕或特技位置提供参照，避免因过扫描的存在而使观众看到的电视画面不完整。安全边框一般呈“回”字形，由与画面边缘距离不同的内外两个方框组成，它不会被记录或输出。外围的方框称为“动作安全区”（Action safe zone），是指超出该区域外的画面运动、转场有可能不会被完整地显示出来；中间小的方框称为“字幕安全区”（Title safe zone），表示该区域的字幕才可以正常地显示在观众的屏幕上。安全边框的大小并不是固定不变的，一般可以通过设置来改变。瑞鸽的安全框可以自定义，从80%-99%。

用途：

        防止播放时扫描溢出， 导致不该被切的画面而被切掉。产生显示范围安全问题的原因在于电视接收还原设备在显示视频信号时存在“过扫描”（Overscan）现象。

蓝屏（Blue Only）
        蓝屏（Blue Only）常用于调整图像的色度饱和度，同时也用来检验监视器色彩校正后的效果。

单色转换（Mono）
        Mono（黑白）常用来做对焦，由于人眼对亮度信号比较敏感，所以，寻像器或跟机小监常用到此功能。

画幅比例
        根据不同的信号格式选择不同的宽高比,以获得正确的显示效果。

过扫描

        所谓“过扫描”，简单地理解是指电视机中的扫描系统，在进行图像扫描再现时，场扫描和行扫描的幅度过大，超过了电视机画框的范围，从而使画面周围被截去一圈的现象。由于不同节目源（甚至电视台节目的每一个频道）画面的大小和中心位置多少有些不同，所以适量的过扫描是必须的。专业监视器的过扫描幅度是经过严格控制的，一般认为普通电视机的过扫描幅度应控制在5％以下。

        在制作用于网络发布的视频节目时，由于显示方式及设备和编辑时是一致的，可以不必考虑安全区域的限制，在监视器窗口中看到的画面范围，也将是最终用户所看到的画面范围。

用途：

        过扫描功能多用于经电视信号播出的节目制作中。

欠扫描

点对点显示

        由于受屏幕尺寸及有效像素的限制，并非所有型号的监视器都能够显示全高清信号。因此瑞鸽监视器具备RPD像素数据还原技术（即：点对点功能），通过对局部画面的逐一放大，可再现1080的原始像素。

用途：

        该功能主要应用于分辩率在1080以下的监视器中。用来查看局部细节，避免因屏幕表现不足而丢失图像细节。

安全锁 （LOCK UP）

      根据拍摄的需要，对监视器的亮度、对比度、饱和度、色温等参数进行调试，确认后并予以保持，以保证整个拍摄过程中画面的灰度和色彩还原信号的一致性。如果面板上的功能键不能锁定，很有可能产生误操作，造成不良的拍摄结果。

     当系统调整结束后，只需将LOCK UP键按下3秒钟，设备将自动进入锁定状态。若要解除锁定功能，重复按下3秒钟即可解除。当整机断电后，该功能仍保持锁定状态，而不会自动解除。
