TL-480HDC
类别：监视器
屏幕尺寸：4.8英寸
功能特点
- TL-480HDC是为专业级HDV和高清单反用户设计的便携式液晶监视器。小型化、多功能、广视角，更易于户外拍摄使用。
产品介绍详细规格功能描述技术支持相关配件
TL-480HDC是为专业级HDV和高清单反用户设计的便携式液晶监视器。小型化、多功能、广视角，更易于户外拍摄使用。TL-480HDC增加了创新设计的内置制式转换器功能，可以将HDMI信号实时转换为HD-SDI信号输出到所需要的设备中。SDI作为广播电视数字信号的标准传输格式，已被全球电视行业所采用。从前期拍摄、后期制作与播出，均以SDI的方式对高清（HD）、标清（SD）的音/视频信号进行处理。专业级高清摄像机、高端HDV大都采用这种格式记录和输出高清视频信号。
TL-480HDC专业级液晶监视器，采用高端图像处理芯片，搭载800X480高像素、高亮度、高对比度的专业级液晶面板，画质更细腻，层次更丰富、还原更逼真。广视角的显示角度（上/下/左/右160°），可满足摄像师多角度观看画面而不会出现灰度反转现象。
TL-480HDC专业级液晶监视器，提供了SDI输入/输出功能，并能自动识别高清（HD）和标清(SD)SDI信号。
机壳材料采用ABS+PC，不仅具备金属材质的强度和耐高温的特性，更适合在更苛刻的环境中使用。DC6V～36V超宽电压的独到设计，不仅适应于从7.2V～14.4V摄像机电池的电压范围，更考虑到DC24V的电影拍摄。短路保护功能，为用户自行改制外置电源，提供了安全保证。一旦出现正负极反接，内部保护功能将会启动，而不会损坏监视器。对于专业监视器而言，画质、灰度、还原、动态等指标，不仅对图像处理技术有很高的要求，对于液晶面板本身的指标，也有苛刻的要求。所以，并不是所有液晶面板都可以用来生产专业监视器的。
面板特性
| 尺 寸 | 4.8英寸 |
| 像 素 | 800（H）×480（V） |
| 点 距 | 0.130（H）×0.130（V）mm |
| 显示比例 | 16:9 / 4:3 可转换 |
| 亮度 | 500cd/m² |
| 对比度 | 800:1 |
| 响应时间 | 10ms |
| 可视角度 | 左右 160° / 上下 160° |
输入接口
| 复合视频 | BNC×1 |
| 3G-SDI | BNC×1 |
| HDMI | HDMI×1 |
输出接口
| 复合视频 | BNC×1 |
| 3G-SDI | BNC×1 |
| HDMI | HDMI×1 |
音频功能
| 音频解嵌 | 支持 |
| 音频电平表 | 16路（最多可同时显示8路） |
| 内置扬声器 | 不支持 |
| 耳机监听 | 不支持 |
视频规格
| 复合视频 | NTSC、PAL |
| HDMI | 480p/60、480i/60、576i/50、576p/50、720p/50/60、1080i/50/60、1080p/24/25/30/50/60 |
| 3G-SDI | 1080p50/60 |
| HD-SDI | 1080i/60/59.94/50、 1080p/30/29.97/25/24/24sF/23.98/23.98sF、720p/60/59.94/50 |
| SD-SDI | 480/59.94i、576/50i |
使用要求
| 输入电压 | DC 12V 5.5mm两芯插头 |
| 功耗MAX | ≤9w |
| 工作温度 | 0-40℃ |
| 储存温度 | -20-60℃ |
| 储存湿度 | 0%-90% 无凝结 |
结构说明
| 外壳材质 | ABS+PC |
| 尺寸（mm） | 147.5×101.4×48mm |
| 重量 | 0.5kg |
| 安装方式 | 上下1/4”螺母 |
| VESA接口 | 无 |

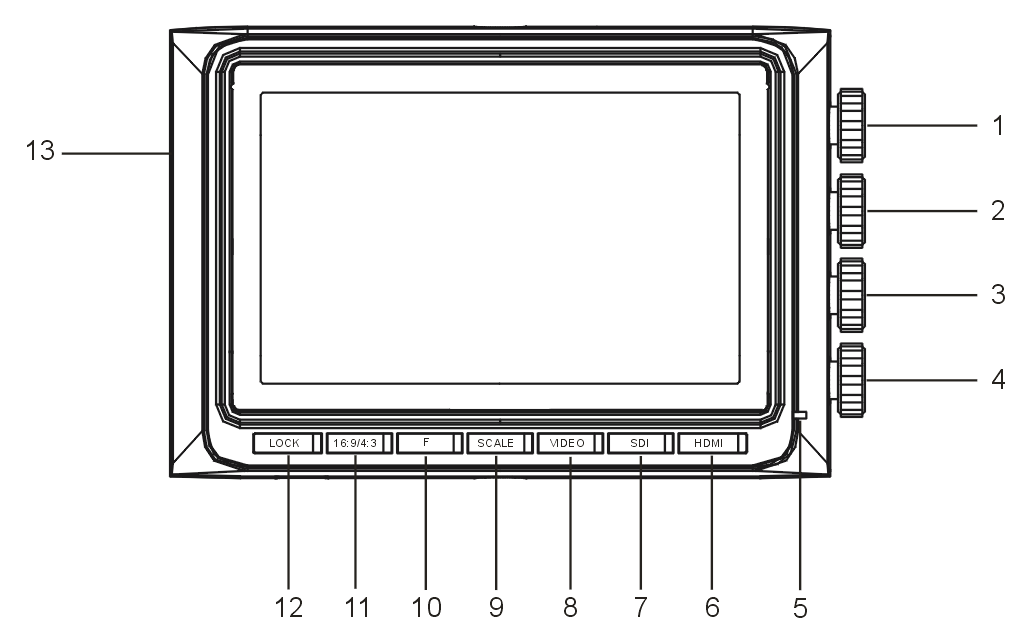

外观尺寸图
1 亮度调节/一键通切换键
2 对比度调节键
3 饱和度调节/彩色、单色切换键
4 锐利度调节/图像点对检查键
5 电源指示灯（绿）
6 HDMI/CAMERA输入切换键
7 SDI输入切换键
8 复合视频输入切换键
9 安全框比例调整键
10 快捷键（用户自定义）
11 4:3/16:9宽高比选择键
12 状态锁定/解除键

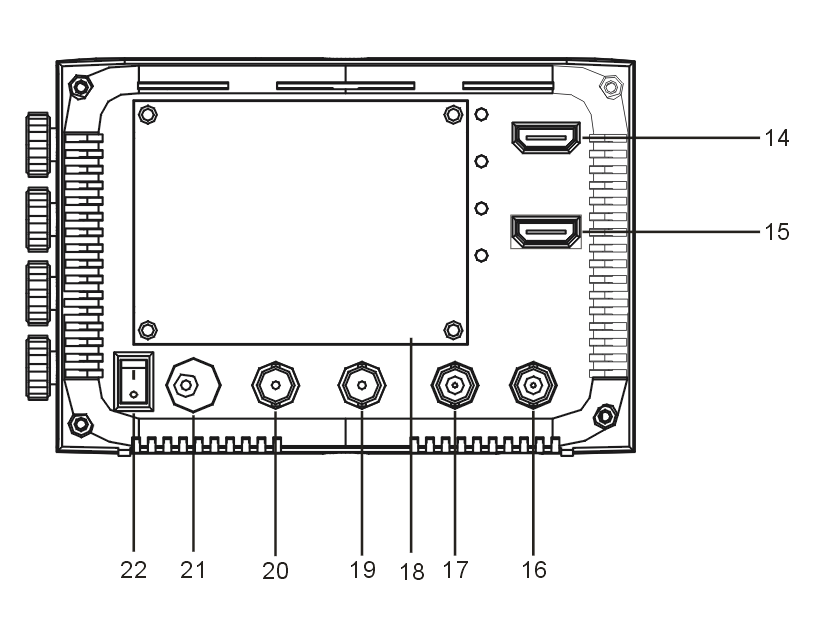

13 ZOOM控制器插孔
14 HDMI输入
15 HDMI输出
16 复合视频输出
17 复合视频输入
18 7.2V电池转接板
19 HD/SD-SDI输出
20 HD/SD-SDI输入
21 DC 12V 电源输入
22 电源开关
