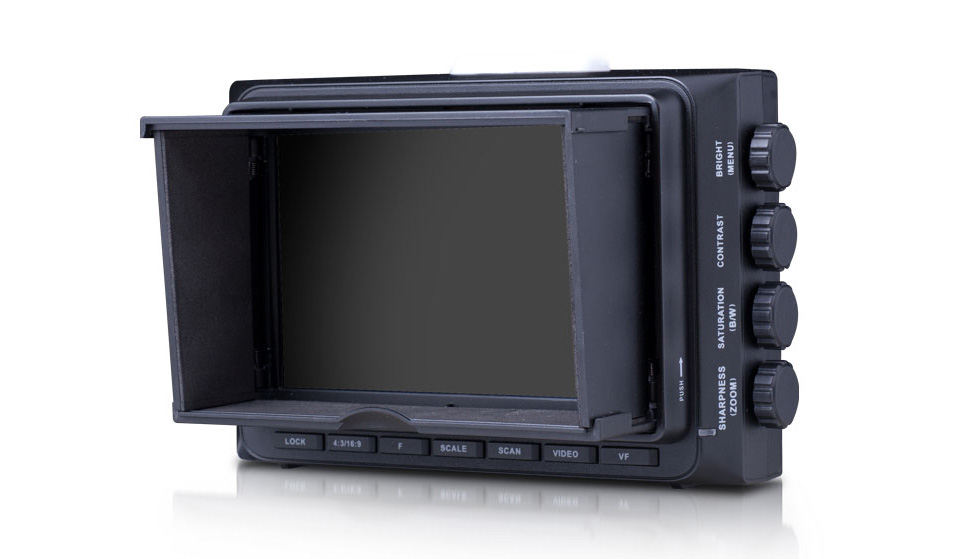

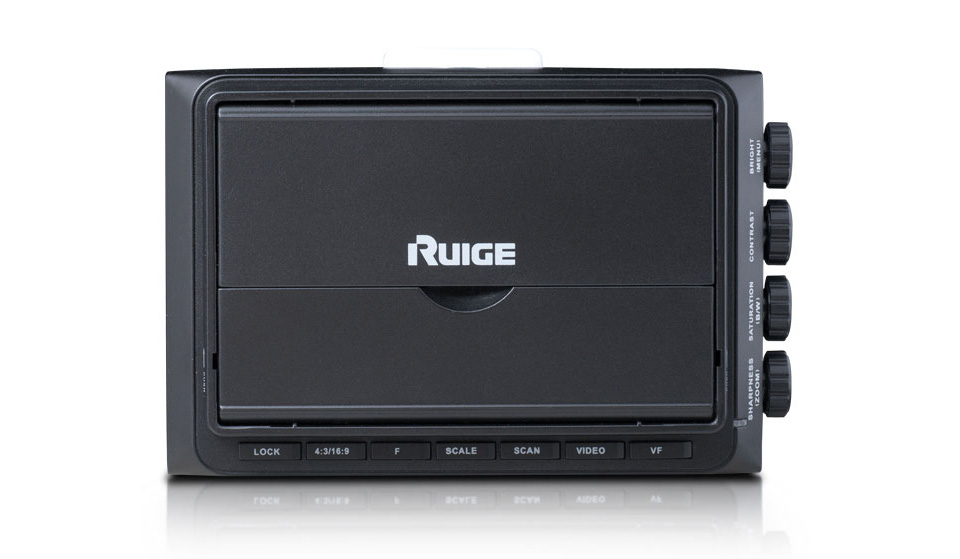

寻像器专业级

TL-480VF

类别：寻像器
屏幕尺寸：4.8英寸

功能特点

  • 4.8英寸彩色寻像器，显示寻像器菜单，VF总线输入,适用索尼、松下、日立、池上等多款演播室摄像机，可替代原装摄像机寻像器

产品咨询 商城购买

产品介绍详细规格功能描述技术支持相关配件

面板特性

尺 寸 4.8英寸
像 素 800（H）×480（V）
点 距 0.130（H）×0.130（V）mm
显示比例 16:9 / 4:3 可转换
亮度 500cd/m²
对比度 800:1
响应时间 10ms
可视角度 左右 160° / 上下 160°

输入接口

复合视频 BNC×1
VF总线输入 VF总线输入

使用要求

输入电压 DC 12V VF总线供电
功耗MAX ≤6W
工作温度 0-40℃
储存温度 -20-60℃
储存湿度 0%-90% 无凝结

结构说明

外壳材质 ABS+PC
尺寸（mm） L 147.3×H 100.8×D 48.4 mm
重量 约0.4 kg
安装方式 上部1/4”螺母
VESA接口  无

外观尺寸图

全部

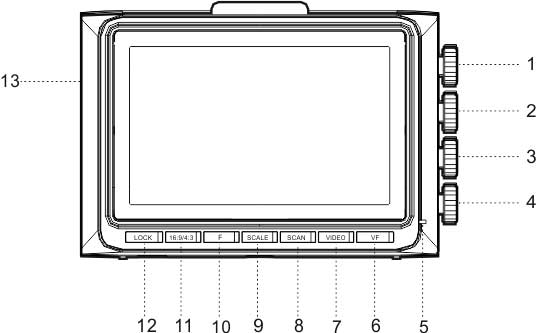

1 亮度调节 / 菜单选择键
2 对比度调节键
3 饱和度调节 / 单色转换键
4 锐利度调节键
5 电源指示灯（绿）
6 寻像器模式切换键
7 复合视频输入切换键
8 扫描模式切换键
9 安全框比例调整键
10 快捷键（用户自定义）
11 16:9 / 4:3 宽高比选择键
12 安全锁 / 菜单消除键
13 线控触发器插孔







14 复合视频输入
15 RG-VF 总线输入
16 TALLY 提示灯

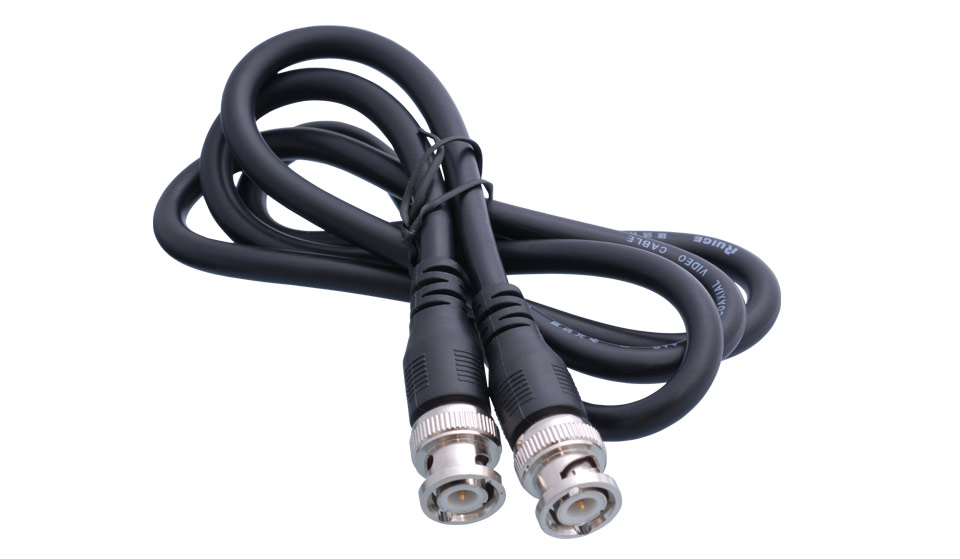

标配
