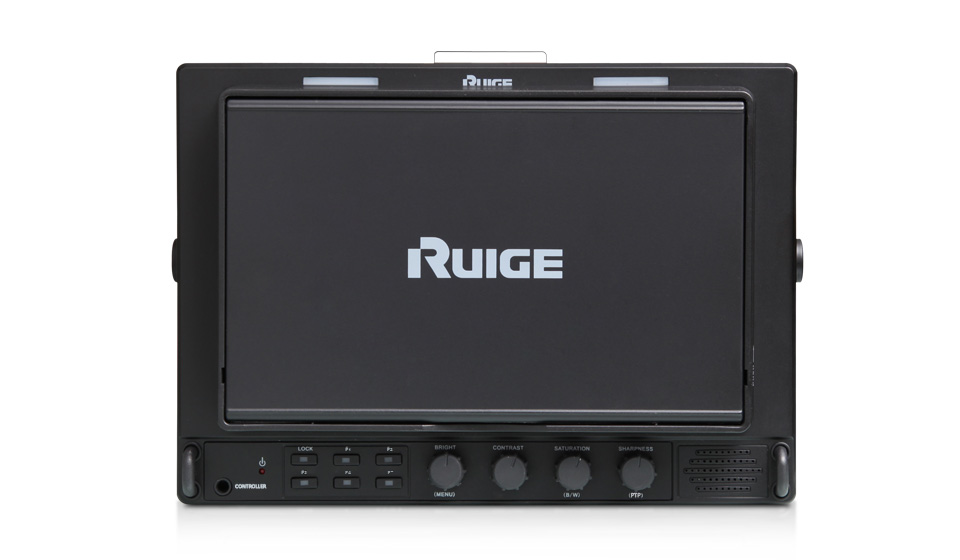

1 TALLY（提示灯）
2 防护杆
3 锐利度调节 / 图像点对点检查键
4 饱和度调节 / 彩色、单色切换键
5 对比度调节 键
6 亮度调节 / 一键通切换键
7 状态锁定 / 解除键（一键返回）
8 电源指示灯（红）
9 触发控制器插孔
■F1、F2、F3、F4 、F5 快捷键（用户自定义）

10 后置TALLY灯

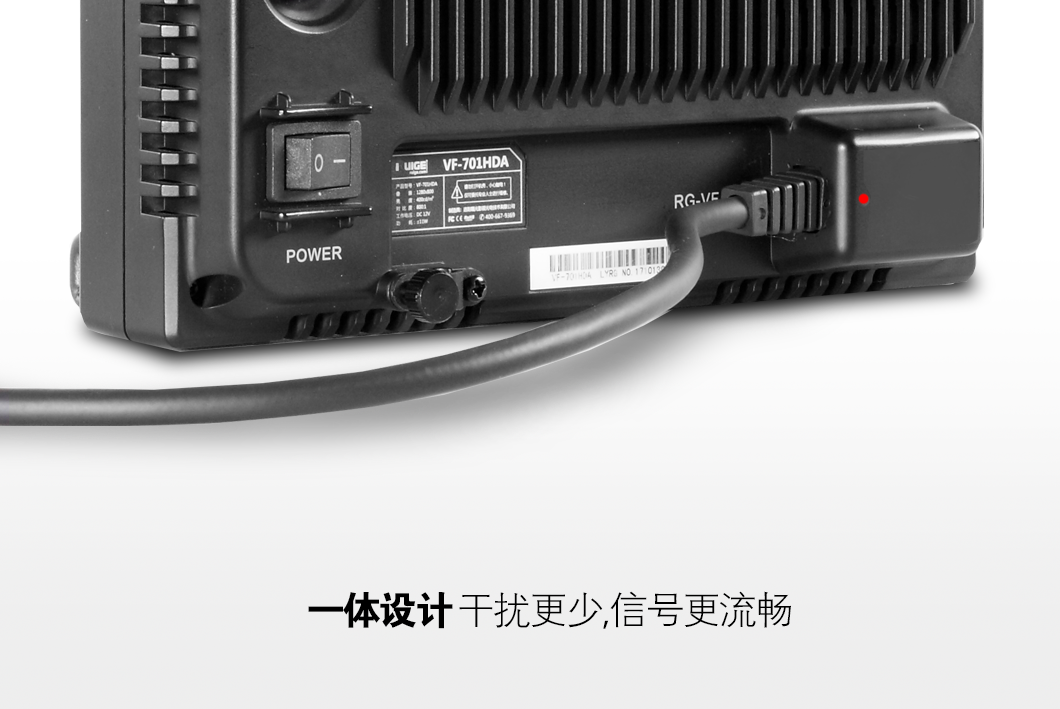

11 VF总线输入

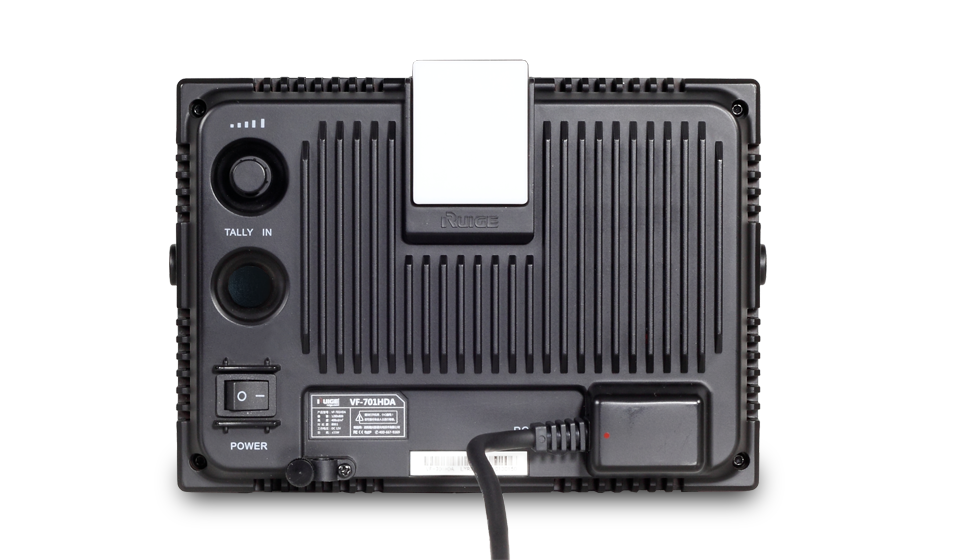

12 TALLY亮度调整旋钮
13 TALLY 信号输入
14 电源开关


辅助聚焦

        将亮度对比高的轮廓用红线（或者其它颜色的线）表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。

        如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。根据拍摄环境和物体的需要，可以选择轮廓线的颜色如：红、蓝、绿、黄和白色。用以区分轮廓线与被摄物体的色差，便于快速、准确的完成聚焦动作。

        聚焦越实，则对应的轮廓线越多越密集。在瑞鸽监视器上红边聚焦功能除了颜色可选，还能选择着色宽度，有细，中，粗三个档可选。

超标定位

       “超标定位”功能，是“曝光评估”功能的延伸设计。该功能的设计灵感，源自机场安检的X光机。将安全和非安全信号进行色调分离，安全信号予以消隐，非安全信号将被显示在屏幕上。

       基于这个原理，代表监视器超标信号的两种颜色，白色和紫色就从混乱的颜色中分离出来。曝光正常的画面，屏幕显示黑色，曝光过度部分显示为白色，而曝光不足则显示为紫色。通过与“曝光分析”界面之间的切换比对，就能够迅速确定超标信号的具体位置，大大提高了工作效率。当然，如果要在画面中反映一个金属或器皿的反光效果，则属于艺术范畴，与技术测量无关。

正常画面

曝光正常

曝光过度

曝光不足

       需要强调的是，机场安检会因主观和客观因素出现漏检，而“超标定位”的快速定位功能，检测精度可达100%，不会放过任何一个“非法”信号。

我们不仅关注设计，更关注应用。

伪彩

        一个评估曝光的工具。

用途：

        它显示不同的亮度（Y）的水平，伪彩是一种图像增强显示方法。一幅图像的亮度从亮到暗，分别用暖色到冷色调显示，暖色到冷色调的变化是红色-->黄色-->绿色-->蓝色，所以亮度越高图像部分显示的红色越红，反之越暗的地方图像显示的蓝色越蓝。因此伪彩显示是一种观察图像亮度分布的直观方法，与亮度波形有类似的功能。

        在“伪彩”功能的模式下，同时使用“内欠扫描”和“亮度波形”功能，更容易识别画面的超标信号。

        伪彩在配合使用SMPTE彩条时，可以帮助看监视器的亮度和对比度是否符合标准。

安全框

        大部分非线性编辑软件都提供了安全框，为制作人员设计字幕或特技位置提供参照，避免因过扫描的存在而使观众看到的电视画面不完整。安全边框一般呈“回”字形，由与画面边缘距离不同的内外两个方框组成，它不会被记录或输出。外围的方框称为“动作安全区”（Action safe zone），是指超出该区域外的画面运动、转场有可能不会被完整地显示出来；中间小的方框称为“字幕安全区”（Title safe zone），表示该区域的字幕才可以正常地显示在观众的屏幕上。安全边框的大小并不是固定不变的，一般可以通过设置来改变。瑞鸽的安全框可以自定义，从80%-99%。

用途：

        防止播放时扫描溢出， 导致不该被切的画面而被切掉。产生显示范围安全问题的原因在于电视接收还原设备在显示视频信号时存在“过扫描”（Overscan）现象。

标记比例

蓝屏（Blue Only）
        蓝屏（Blue Only）常用于调整图像的色度饱和度，同时也用来检验监视器色彩校正后的效果。

单色转换（Mono）
        Mono（黑白）常用来做对焦，由于人眼对亮度信号比较敏感，所以，寻像器或跟机小监常用到此功能。

画幅比例
        根据不同的信号格式选择不同的宽高比,以获得正确的显示效果。

过扫描

        所谓“过扫描”，简单地理解是指电视机中的扫描系统，在进行图像扫描再现时，场扫描和行扫描的幅度过大，超过了电视机画框的范围，从而使画面周围被截去一圈的现象。由于不同节目源（甚至电视台节目的每一个频道）画面的大小和中心位置多少有些不同，所以适量的过扫描是必须的。专业监视器的过扫描幅度是经过严格控制的，一般认为普通电视机的过扫描幅度应控制在5％以下。

        在制作用于网络发布的视频节目时，由于显示方式及设备和编辑时是一致的，可以不必考虑安全区域的限制，在监视器窗口中看到的画面范围，也将是最终用户所看到的画面范围。

用途：

        过扫描功能多用于经电视信号播出的节目制作中。

欠扫描

点对点显示

        由于受屏幕尺寸及有效像素的限制，并非所有型号的监视器都能够显示全高清信号。因此瑞鸽监视器具备RPD像素数据还原技术（即：点对点功能），通过对局部画面的逐一放大，可再现1080的原始像素。

用途：

        该功能主要应用于分辩率在1080以下的监视器中。用来查看局部细节，避免因屏幕表现不足而丢失图像细节。
