色偏标准：

       将监视器的原始色域与目标色域之间的色差，定义为色彩偏离度，用颜色空间中两个色点之间的距离来表示。通过计算后得到其数值，一般以符号△E来代表。国际照明委员会（CIE）在2001年推广△E的标准计算方法。△E可以规范出人们感知内所能接受的色差范围。

ΔE各阶段的定义：

       ΔE =1.6-3.2，人眼基本上分辨不出色彩的差异，通常被认为是相同的颜色；

       ΔE =3.2-6.5，多数人感到色彩是相同的，但经过专业的训练可以辨别其不同色彩的差别是可以看到的，但色彩给人的印象是基本相同；

       ΔE =6.5-13，色彩的差别是可以判别的，但色调本身仍然相同；

       ΔE =13-25，可以确认是不同的色调，但也可以辨别出色彩的从属（属性）；

       ΔE 大于25时，则被认为是另一种不同的颜色。

       通常来讲，Δ位于3到6之间的变化是可以被接受的。作为技术级监视器，色彩偏离度控制在ΔE3以内，是比较理想的技术指标。而作为监看级监视器，ΔE的偏离值以不能大于6为宜。

饱和度测试：

       在颜色空间中选取红绿蓝（三原色）青黄紫（三次色）6种颜色加上纯黑和纯白进行采样检测，每种颜色按20%～100%进行采样。通过计算采样点与目标点的颜色差异，可以知道在颜色纯度与标准值的色彩偏移度。如果某个颜色点色彩偏移度超过3，则表示该颜色混入白色的窄带单色与标准值相比差了很多，混入的白色窄带单色越少在视觉上就是饱和度越高的颜色，非常鲜艳，反之，混入的白色越多，混合后的颜色就越不饱和，看起来也就越不鲜艳。

色域测试：

       该项检测可以测出待测色域与目标色域的差异性。如图所示，图中的白色小方框所形成的三角形为REC709色域范围，白色圆点形成的三角形区域为检测设备的色域，以此为参考可知显示设备的最大色域及其校正前后色域与REC709的差异。看DeltaE值能够很直观的看出每种颜色的准确性。
      RGB平衡应该都越靠近零越好，哪种颜色偏离越多说明该颜色差异越大。
      DeltaLCH:L代表Lightness亮度，C代表Chroma色度，H代表Hue色调，DeltaL/C/H的理解请参考DeltaE。

                                                                                             色域大小为什么会影响显示效果？

       什么是色域？就监视器而言，就是屏幕显示的原始色域所能表现的颜色范围。区域覆盖面积越大，就表示该设备的色域范围越大。

       那么覆盖的区域大小，对于监视器的显示效果会有什么影响呢？首先让我们先来看看什么是色域。下面以高清电视信号所规定的REC-709色域范围，并以测试图形加以说明：

       这是一幅完整的REC-709色域图（见图1），沿三角形的边缘有六个白色方框，分别代表三原色（红、绿、蓝）和三补色（黄、品、青），这是色域范围的目标值。在每个方框内，有六个圆点，显示屏幕色域指标的测量值。当红、绿、蓝三种颜色的测量值完全打进方框内（目标值），说明该显示屏幕的原始色域是符合REC-709色域范围的。

       如果显示屏幕的原始色域达不到REC-709所要求的色域范围，其测量状态将是这样的：

       我们了解了原始色域大小的对比效果，下面再来看看色域大小反映在饱和度侧视图上面的差别：

       我们暂时不谈每个色坐标的作用，仅以红色测试指标为例，中心点为白色，饱和度以20%的递增向外延伸，直到100%。图3测量值完全打进100%红色目标值，而图4则只达到了85%的饱和度，那么这15%的差值会产生什么结果呢？简单地说，就是显示在屏幕上的红色不再是红色了，而是橙红色。如果将色域不能完全覆盖REC-709标准的监视器用于后期调色的话，那么无论调色师增加多少饱和度，都无法呈现100%的红色。

       由于大多客户手上暂时不具备色域和颜色指标的检测设备，所以，辨别画面色彩还原度的优劣，依然采用主观评测的方法（即：目测、对比和印象）。由于每个人对于颜色的色感不同，对同一画面的评测结果也不尽相同，这也是目前业界存在的普遍问题。

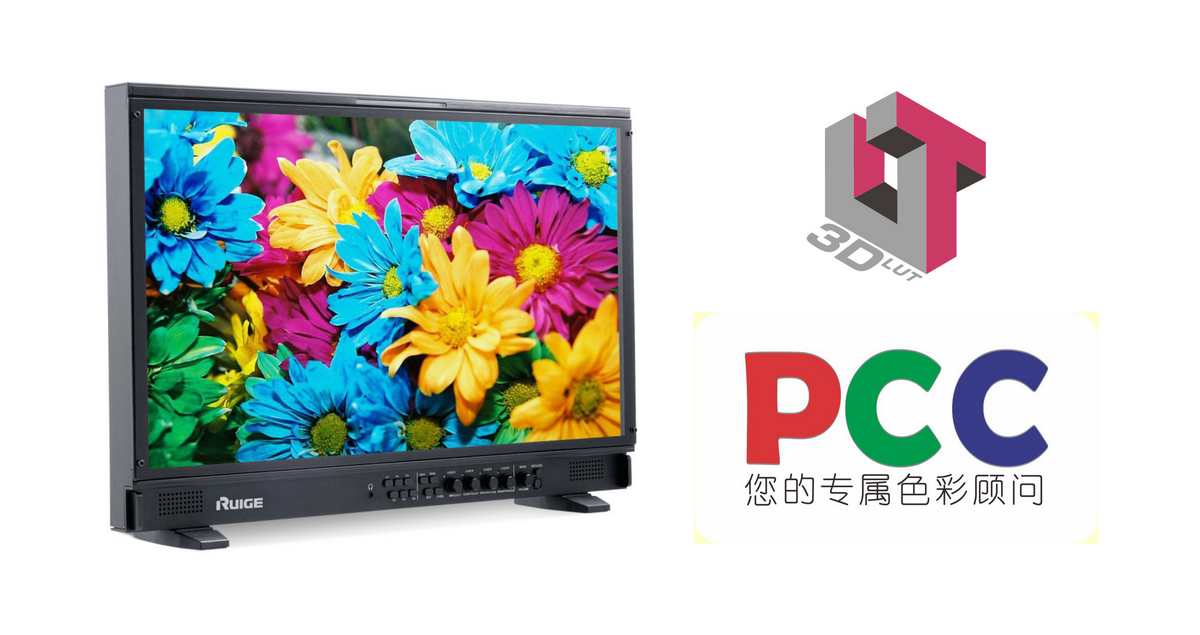

       瑞鸽PCC专业监视器色彩管理软件，可以帮助您快速检测监视器的色域大小。

色卡测试：

       按照色卡颜色对标准色域的颜色进行采样，计算测量色与标准色之间的差异，白色方框表示标准色，圆点表示测量色，DeltaE2000反应了这些颜色跟标准颜色的差异,绿线以内（△E=3）最好，人眼分辨不出差异；黄线（△E=5）以内可以接受，表明颜色差异不太大，人眼较难辨别。

灰度误差测试：

       在256个灰度级中选择16，38，60，82，104，126，147，169，191，213，235十一种灰度等级来检测目标灰阶与标准灰阶的偏差。灰阶表现能力好的显示屏，能够正确的显示黑白及过渡颜色，更多地呈现暗部细节，达到更好的影像质量。

色温测试：

        在256个灰度级中选择11个，从暗到亮检测色温，色温图很直观地反应了当前色温与标准色温的差异。正确的色温才能准确地反应图像的色彩。（图中标准色温为Rec709规定的6500K）

GAMMA曲线测试：

       Gamma反映的是亮度与输出电压的非线性关系。
       如图所示为gamma2.2曲线图。灰阶从标准黑到标准白变化。黄色的线为标准的gamma响应曲线，灰色的为实际测得的响应曲线，两条曲线重合得越好说明gamma越准。
       Gamma失真会引起图像亮度和对比度失真，进而一起色度失真。

亮度均匀性测试：

       在颜色空间中选取红/黄/绿/青/蓝/紫/灰七种颜色，每种颜色按亮度最暗到最亮（16～235或0～255）采样检测，计算出采样点与目标点颜色dE值，可以检测出每种颜色在不同亮度级别时的准确度。
