7英寸瑞鸽RUIGE HL-700HDM监视器 - 洛阳瑞光影视光电技术有限公司

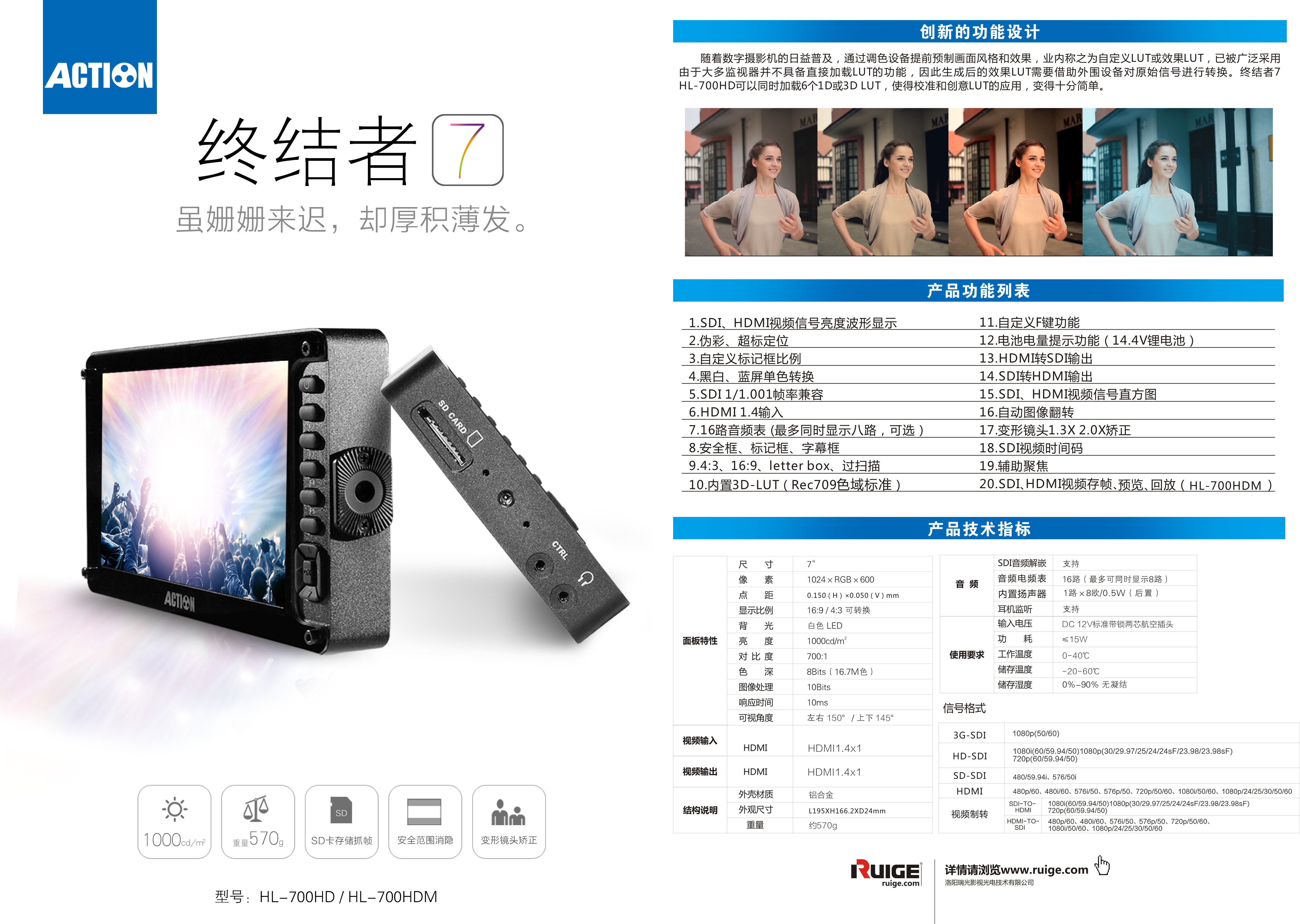

1电源按键

2.F1信号切换

3.F2亮度波形

4.F3标记比例

5.F4辅助聚焦

6.F5图像翻转

7.菜单功能键

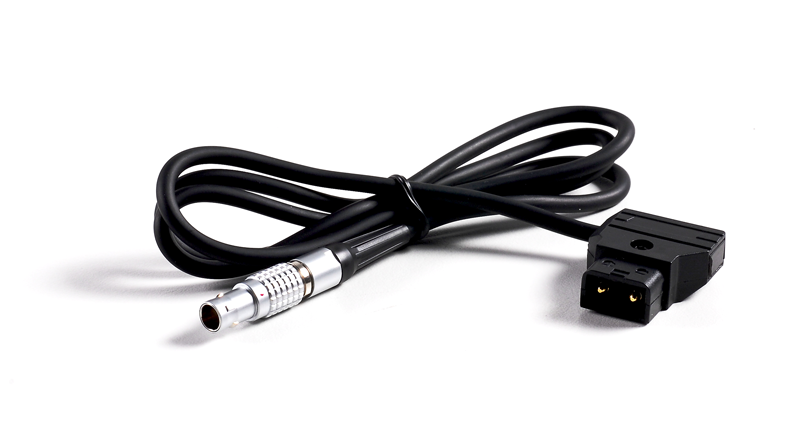

8.电池输入接口

9.HDMI输入

10.HDMI输出

11.USB-Mini（软件升级）

12.3G-SDI-输入

13.3G-SDI-输出

14.DC 12V电源输入

15.SD卡插入口

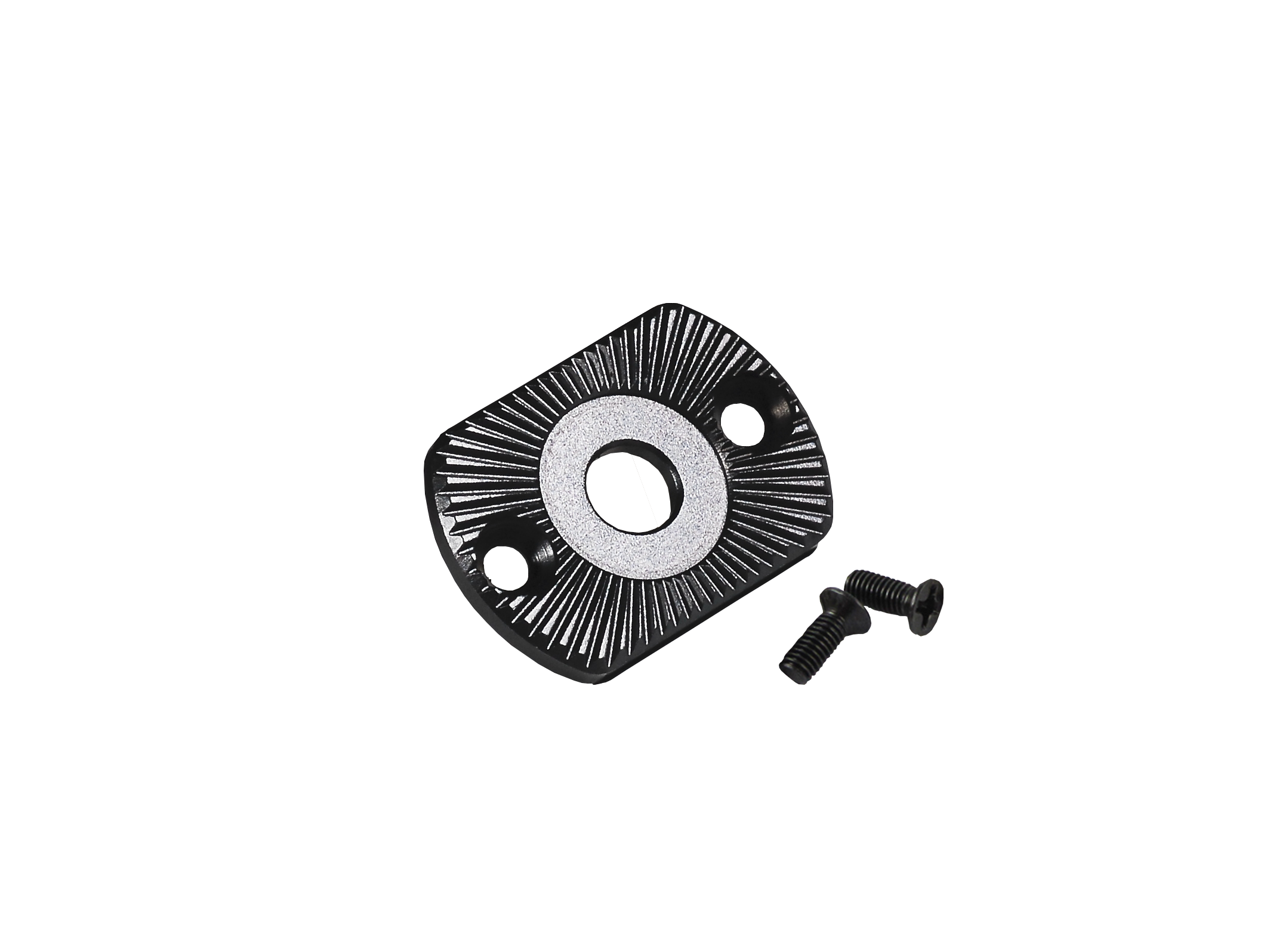

16.RUIGE牙盘接口

17.CTRL-ZOOM 控制器插孔

18.耳机插孔

关于IRE亮度波形

        理论上讲，IRE（国际无线电工程师协会）是将高清电视信号的亮度级别0～255分成了100等份（10bit为0～1024），并以0～100 IRE作为安全曝光区域来界定。最低亮度不小于0 IRE（美国NTSC复合视频不可低于7.5 IRE）,最高亮度不大于100 IER。低于下限或高于上限，都会对视频质量造成影响。我们在产品中分别设计了IRE和电压（Voltage Luminance Waveform）两种亮度波形图，这两种测量方法的基本功能，都是实时检测视频信号中亮度变化的高低幅度。

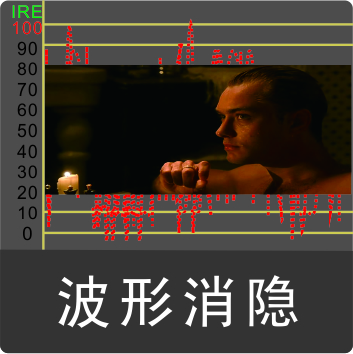

波形消隐

        创新的“波形安全范围消隐”功能
        IRE波形图不仅用于现场检测曝光值，也是摄影指导或摄影师，用于测试摄影机宽容度的必备工具。
        基于电影拍摄大多仍采用2.35:1的画幅比例，HL-700HD创新实现了“安全范围消隐”功能。即：在16:9的屏幕上显示2.35:1的画幅时，既要全屏显示波形图，同时又要监看完整画面时，可选用“安全范围消隐”功能。此时，处于IRE安全范围以内的信息将被消隐掉，仅留下IRE80以上和IER20以下的信息。并会将亮部和暗部的两种关键信息分别安排在屏幕上下无图像显示的界面中，这样在看到完整拍摄画面的同时，又能够实时、精确地监看全尺寸亮度波形图，解决了以往两者之间不能兼容的问题。事实上，设备在测试阶段观察的是全波形，而拍摄阶段重点关注的则是明暗两个区域。

音频电平表

        SDI音频可以内嵌16路不同通道的数字音频,而通常只要同时显示8路即可以满足基本需求.

        SDI(VU & PPM)主要是为了判断嵌入的音平电平值是否超出技术要求。

        可根据需求来自定义相应的数值。可垂直显示和水平显示。

时间码

        摄像机在记录图像信号的时候，针对每一幅图像记录的唯一的时间编码。该信号为视频中的每个帧都分配一个数字，用以表示小时、分钟、秒钟和帧数。现在所有的数码摄像机都具有时间码功能。

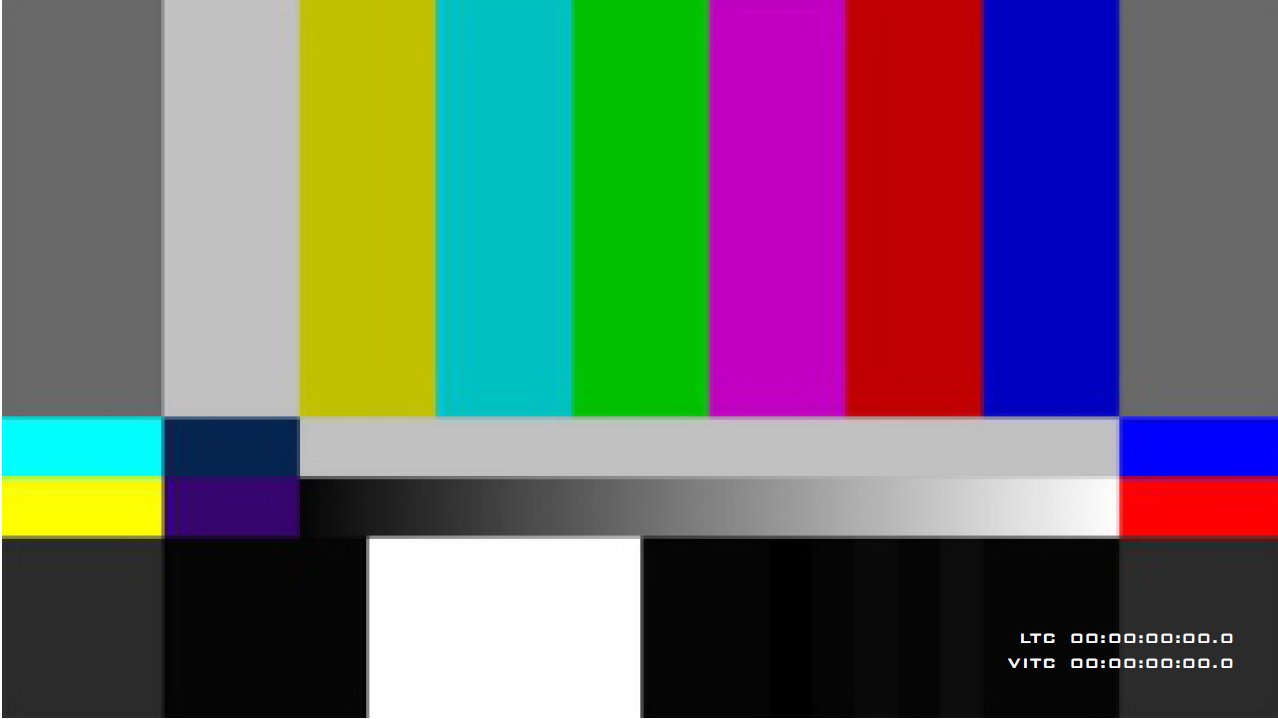

        在瑞鸽监视器上支持分别或同时显示TC码的VITC和LTC两种时间码。

        TC是英文TIME CODE（时间码）的缩写，目前，国际上通用的时间码有两种：LTC和VITC。

        LTC（Longitudinal Time Code，纵向时间码）和CTL码类似，由固定磁头记录在一条专用磁迹上。记录频率为25Hz，精确到1帧，但是，它记录的内容和CTL码不同，LTC码是二进制码，包含了包括时间码在内的许多信息。

 VITC（Vertical Interval Time Code，场逆程时间码），由视频磁头在场消隐期间记录在视频磁迹上，它的记录频率为50Hz，精确到1场，即1/2帧。

辅助聚焦

        将亮度对比高的轮廓用红线（或者其它颜色的线）表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。

        如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。根据拍摄环境和物体的需要，可以选择轮廓线的颜色如：红、蓝、绿、黄和白色。用以区分轮廓线与被摄物体的色差，便于快速、准确的完成聚焦动作。

        聚焦越实，则对应的轮廓线越多越密集。在瑞鸽监视器上红边聚焦功能除了颜色可选，还能选择着色宽度，有细，中，粗三个档可选。

高亮模式

        EBU（欧洲广播联盟）规定，一类监视器的亮度为70～100cd/m2，考虑到户外拍摄，强光对监视器屏幕的影响，专业级、广播级、电影级监视器具有背光可调功能。在监视器的技术校验工作完成之后，通过背光可调功能，提高监视器屏幕的显示亮度，以方便导演观察画面细节。

超标定位

       “超标定位”功能，是“曝光评估”功能的延伸设计。该功能的设计灵感，源自机场安检的X光机。将安全和非安全信号进行色调分离，安全信号予以消隐，非安全信号将被显示在屏幕上。

       基于这个原理，代表监视器超标信号的两种颜色，白色和紫色就从混乱的颜色中分离出来。曝光正常的画面，屏幕显示黑色，曝光过度部分显示为白色，而曝光不足则显示为紫色。通过与“曝光分析”界面之间的切换比对，就能够迅速确定超标信号的具体位置，大大提高了工作效率。当然，如果要在画面中反映一个金属或器皿的反光效果，则属于艺术范畴，与技术测量无关。

正常画面

曝光正常

曝光过度

曝光不足

       需要强调的是，机场安检会因主观和客观因素出现漏检，而“超标定位”的快速定位功能，检测精度可达100%，不会放过任何一个“非法”信号。

我们不仅关注设计，更关注应用。

伪彩

        一个评估曝光的工具。

用途：

        它显示不同的亮度（Y）的水平，伪彩是一种图像增强显示方法。一幅图像的亮度从亮到暗，分别用暖色到冷色调显示，暖色到冷色调的变化是红色-->黄色-->绿色-->蓝色，所以亮度越高图像部分显示的红色越红，反之越暗的地方图像显示的蓝色越蓝。因此伪彩显示是一种观察图像亮度分布的直观方法，与亮度波形有类似的功能。

        在“伪彩”功能的模式下，同时使用“内欠扫描”和“亮度波形”功能，更容易识别画面的超标信号。

        伪彩在配合使用SMPTE彩条时，可以帮助看监视器的亮度和对比度是否符合标准。

斑马纹

      斑马纹是提示被摄景物曝光量的，是一种高光指示，在采用手动光圈拍摄时可以根据斑马纹的提示控制光圈。

     通常当被摄景物的亮度超过摄像机所能容纳的最高亮度80%（机型不同，这个数值也不同）左右时，开始出现斑马纹，所以，在调整光圈时，应该使被摄物体最亮部分略带斑马纹，而其他部分没有斑马纹，这样可以得到准确曝光。如果斑马纹过多，则曝光过度；而如果图像任何部分都没有斑马纹，则图像会曝光不足。现在有些摄像机斑马纹出现的电平是可调的，通常可在最高亮度的60%到100%之间调整，可以根据自己的习惯选择。

安全框

        大部分非线性编辑软件都提供了安全框，为制作人员设计字幕或特技位置提供参照，避免因过扫描的存在而使观众看到的电视画面不完整。安全边框一般呈“回”字形，由与画面边缘距离不同的内外两个方框组成，它不会被记录或输出。外围的方框称为“动作安全区”（Action safe zone），是指超出该区域外的画面运动、转场有可能不会被完整地显示出来；中间小的方框称为“字幕安全区”（Title safe zone），表示该区域的字幕才可以正常地显示在观众的屏幕上。安全边框的大小并不是固定不变的，一般可以通过设置来改变。瑞鸽的安全框可以自定义，从80%-99%。

用途：

        防止播放时扫描溢出， 导致不该被切的画面而被切掉。产生显示范围安全问题的原因在于电视接收还原设备在显示视频信号时存在“过扫描”（Overscan）现象。

标记比例

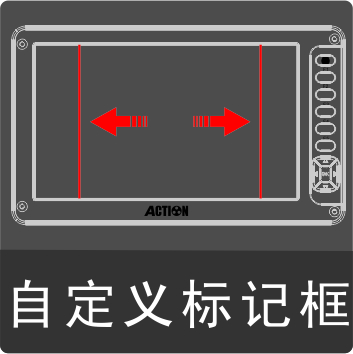

自定义标记框

        电影、电视所常用的画幅比例设置，已经不能满足形式多样的表现方式（如户外媒体、移动终端等）。

        HL-700HD创新设计了画幅比例自定义功能，用户可以根据拍摄内容的需要，对画幅比例进行自由设定。同时，为了帮助用户确认比例参数，在屏幕中心以数字的方式，实时显示画幅宽高比的调整数据，更为直观、快捷。

变形镜头矫正

        该功能可将不同的变形镜头如：1.3X、2.0X所拍摄的变形画面矫正为正常的显示比例，而无需从摄影机的菜单选项中做选择。关键是，并不是每一台阿莱摄影机都具备画幅矫正功能的。

蓝屏（Blue Only）
        蓝屏（Blue Only）常用于调整图像的色度饱和度，同时也用来检验监视器色彩校正后的效果。

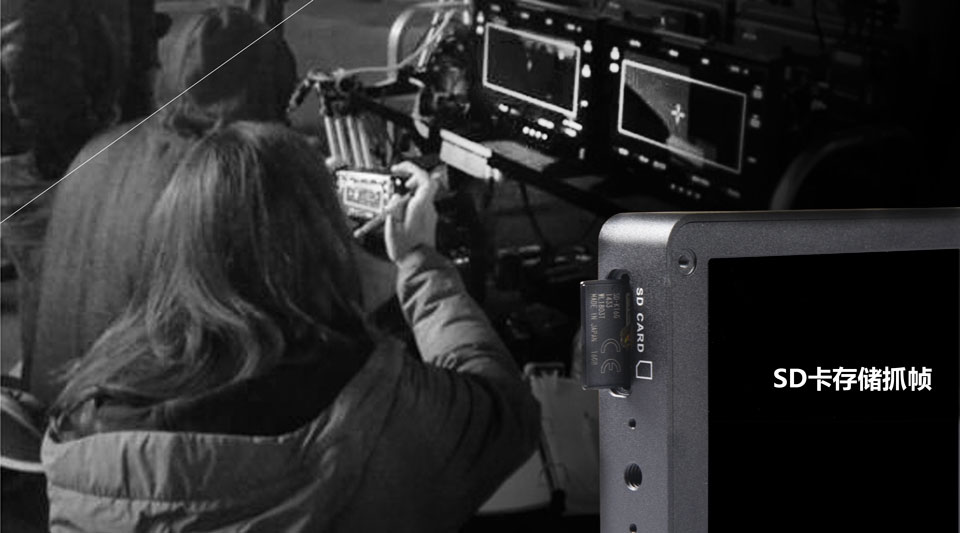

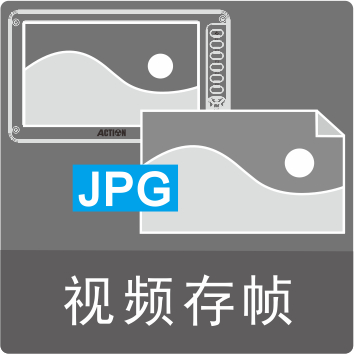

视频存帧-方便于场记的抓帧功能

        与以往“静帧”功能不同的是，HL-700HD可以连续将截取的画面实时存储于本机设置的SD卡中，并可即时回看和输出。减少了场记工作需用文字、手绘或是相机记录的麻烦，使多条拍摄或连戏镜头的查验，变得更为简单、更为精准，从而大大降低了失误率。由于抓帧功能截取的是来自摄像机的镜头画面，因此，无论场记处于哪个位置，所获得的画面都将是一幅完整的拍摄场景。

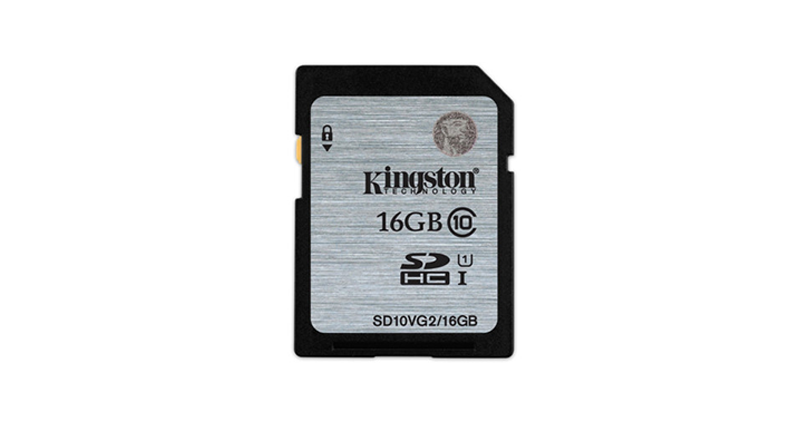

        SD卡兼有加载3D LUT（技术lut或者效果lut）的功能。

单色转换（Mono）
        Mono（黑白）常用来做对焦，由于人眼对亮度信号比较敏感，所以，寻像器或跟机小监常用到此功能。

画幅比例
        根据不同的信号格式选择不同的宽高比,以获得正确的显示效果。

过扫描

        所谓“过扫描”，简单地理解是指电视机中的扫描系统，在进行图像扫描再现时，场扫描和行扫描的幅度过大，超过了电视机画框的范围，从而使画面周围被截去一圈的现象。由于不同节目源（甚至电视台节目的每一个频道）画面的大小和中心位置多少有些不同，所以适量的过扫描是必须的。专业监视器的过扫描幅度是经过严格控制的，一般认为普通电视机的过扫描幅度应控制在5％以下。

        在制作用于网络发布的视频节目时，由于显示方式及设备和编辑时是一致的，可以不必考虑安全区域的限制，在监视器窗口中看到的画面范围，也将是最终用户所看到的画面范围。

用途：

        过扫描功能多用于经电视信号播出的节目制作中。

欠扫描

点对点显示

        由于受屏幕尺寸及有效像素的限制，并非所有型号的监视器都能够显示全高清信号。因此瑞鸽监视器具备RPD像素数据还原技术（即：点对点功能），通过对局部画面的逐一放大，可再现1080的原始像素。

用途：

        该功能主要应用于分辩率在1080以下的监视器中。用来查看局部细节，避免因屏幕表现不足而丢失图像细节。

H/V DELAY（行场延时）

        即越过正常画面, 把行场的消隐区显示在屏幕上。

        SDI信号中,在行或场的消隐区通常会加嵌很多有用的信息，如SDI音频、消隐字幕（CC）等等.为了判断这些信息加嵌是否成功,就有必要去查看消隐区的内容。

3D LUT 加载

        随着数字摄影机的日益普及，通过调色设备提前预制影片风格和画面效果，也就是业内称之为自定义Lut或效果Lut的方式已被广泛采用。由于大多监视器并不具备直接加载Lut的功能，因此，生成后的效果Lut需要借助外围设备对原始信号进行转换。

        HL-700HD可以同时加载6个1D或3DLut，使得校准、技术和创意LUT的应用，变得十分简单。

电量检测

        当使用外置蓄电池为监视器提供电源时，请进入菜单中的“辅助功能”，打开“电量检测”功能，监视器的右上角将会出现一个电量显示表，计量电池的剩余电量。电量低于30%时，刻度提示将由绿色变为红色。

 图像翻转

       用户可自定义快捷键（F键），设置图像翻转，或自动翻转（*HL-700HD支持），翻转180°。快捷方便使用至斯坦尼康拍摄器稳定器拍摄或其它应用场合。
