TLP800HD-2

类别:

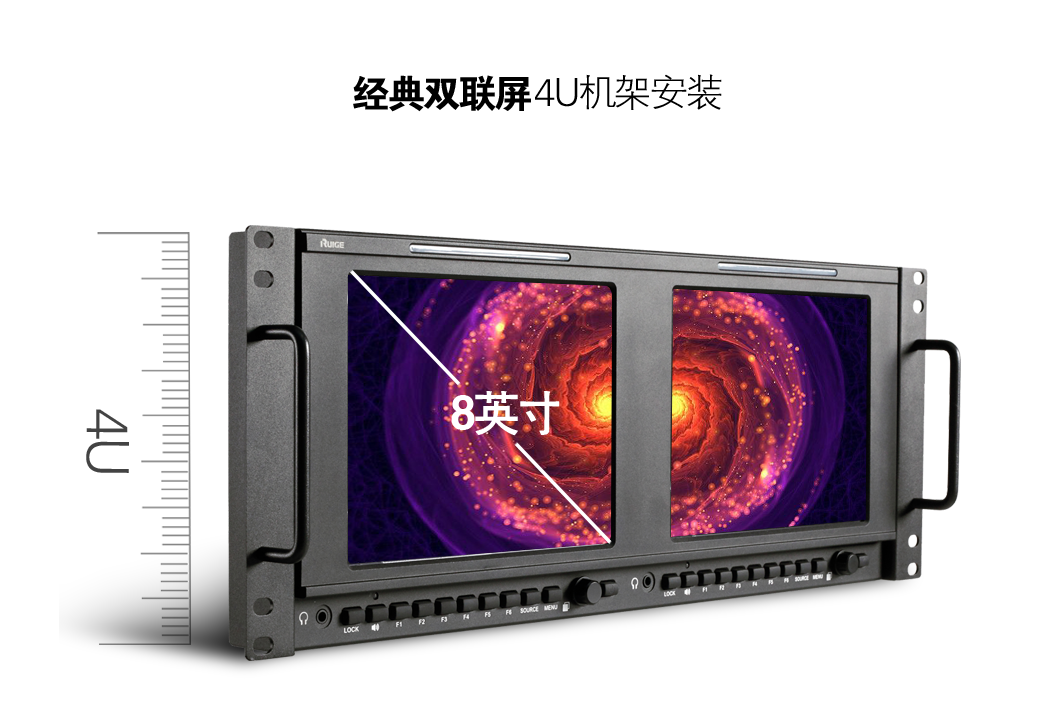

屏幕尺寸:8英寸

功能特点

产品咨询 商城购买

产品介绍详细规格功能描述技术支持相关配件

面板特性

尺 寸 8 英寸
像 素 800(H)×600(V)
点 距 0.0675(W)×0.2025(H)mm
显示比例 16:9 / 4:3 可转换
背光 WHITE LED
亮度 250cd/m2
对比度 500:1
色深 8Bits
图像处理 10Bits
响应时间 10ms

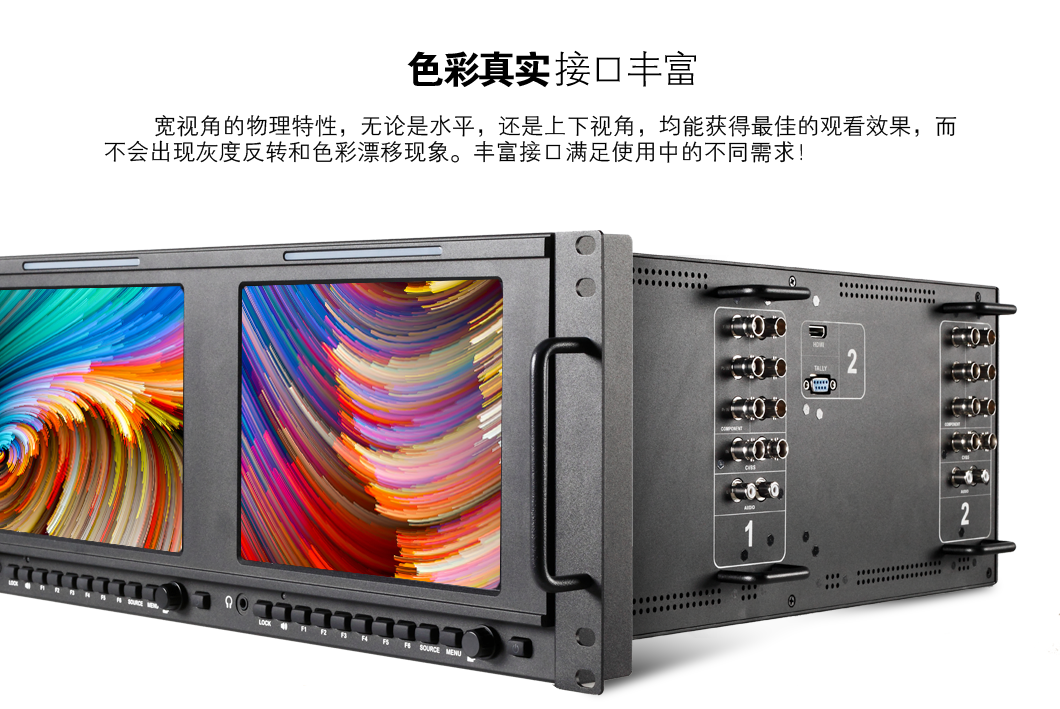

可视角度 左右120° / 上下140°

输入接口

复合视频 1 x BNC x 2路
3G-SDI 2 x BNC x 2路
分量 1 x BNC x 2路
HDMI 1 x HDMI x 2路

输出接口

复合视频 1 x BNC x 2路
3G-SDI 1 x BNC x 2路

音频功能

音频解嵌 支持
音频电平表 16路(最多可同时显示8路)
内置扬声器 2路×8欧/1W
耳机监听 支持

视频规格

复合视频 NTSC、PAL
分量 480p/60、480i/60、576i/50、576p/50、720p(50/60)、1080i(/50/60)、1080p(24/25/30/50/60)
HDMI 480p/60、480i/60、576i/50、576p/50、720p(50/60)、1080i(/50/60)、1080p(24/25/30/50/60)
3G-SDI 1080p(50/60)
HD-SDI 1080i(60/59.94/50) 1080p(30/29.97/25/24/24sF/23.98/23.98sF) 720p(60/59.94/50/30/29/25/24/23.98)
SD-SDI 480/59.94i、576/50i

使用要求

输入电压 12V DC 标准4芯卡侬头
功耗MAX 34W
工作温度 0-40摄氏度
储存温度 -20-70摄氏度
储存湿度 0%-90% 无凝结

结构说明

外壳材质 铝型材
尺寸(mm) 482(L) x 177(H) x 93(D)mm
重量 2.7kg
全部



1 TALLY(提示灯)
2 机柜挂耳
3 扬声器

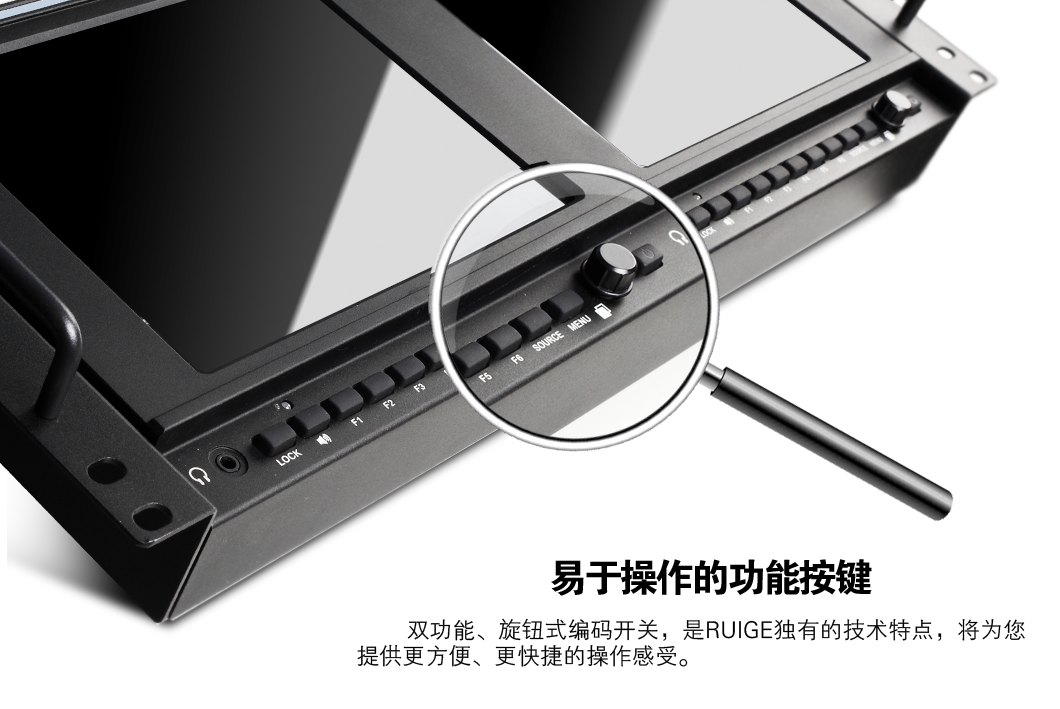

4 电源按键
5 多功能旋钮按键
6 菜单键
7 输入信号模式选择键
8 快捷键
9 静音键
10 状态锁定 / 解除键(一键返回)
11 耳机插孔
■F1、F2、F3、F4 快捷键(用户自定义)

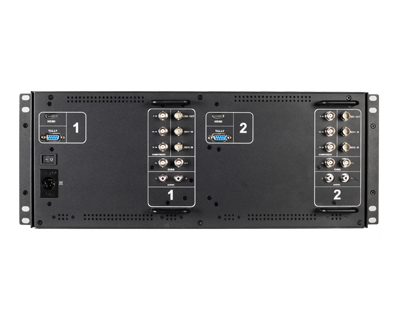

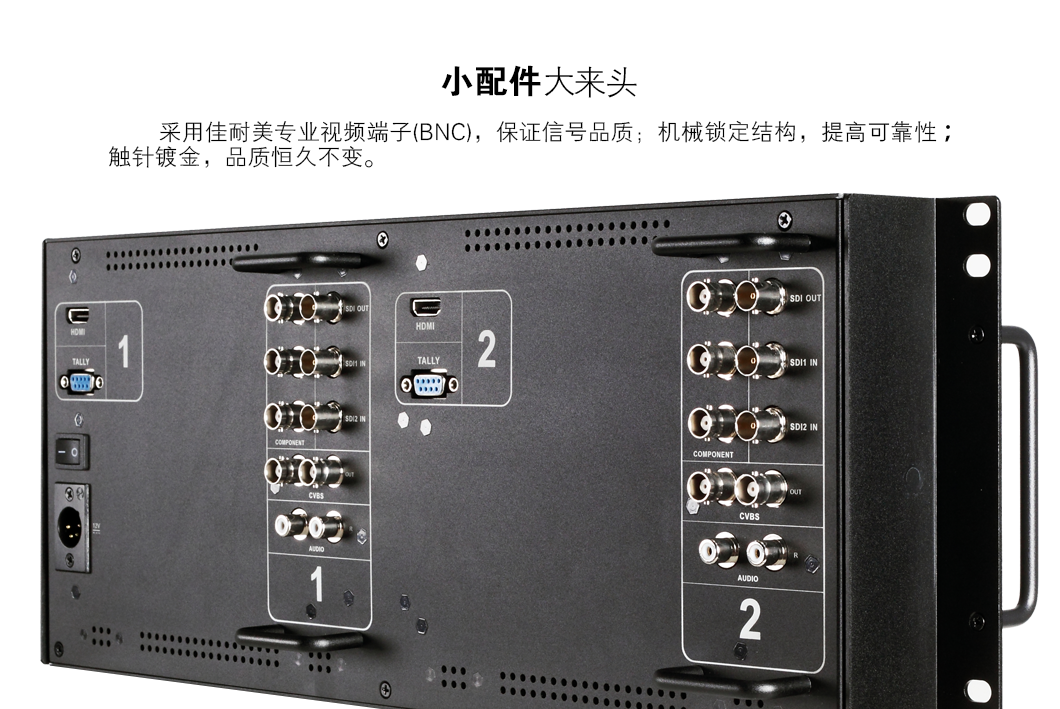

12 HDMI 输入
13 3G / HD/SD-SDI 输出
14 3G / HD/SD-SDI 双输入
15 复合视频输入/ 输出
16 音频 输入(双声道)
17 分量(Y / Pr / Pb)输入

18 电池扣板正负极接入孔
19 TALLY信号输入
20 HDMI 防脱锁
21 电源开关
22 DC 12V电源输入
