TL-R1851HD

类别:
屏幕尺寸:18.5英寸

功能特点

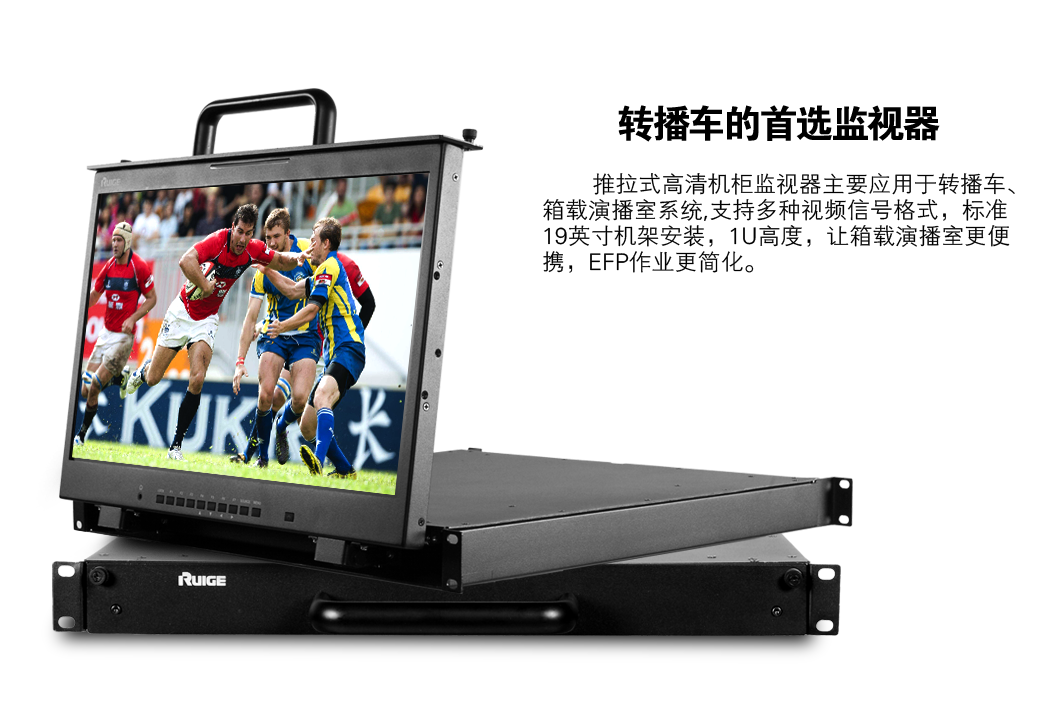

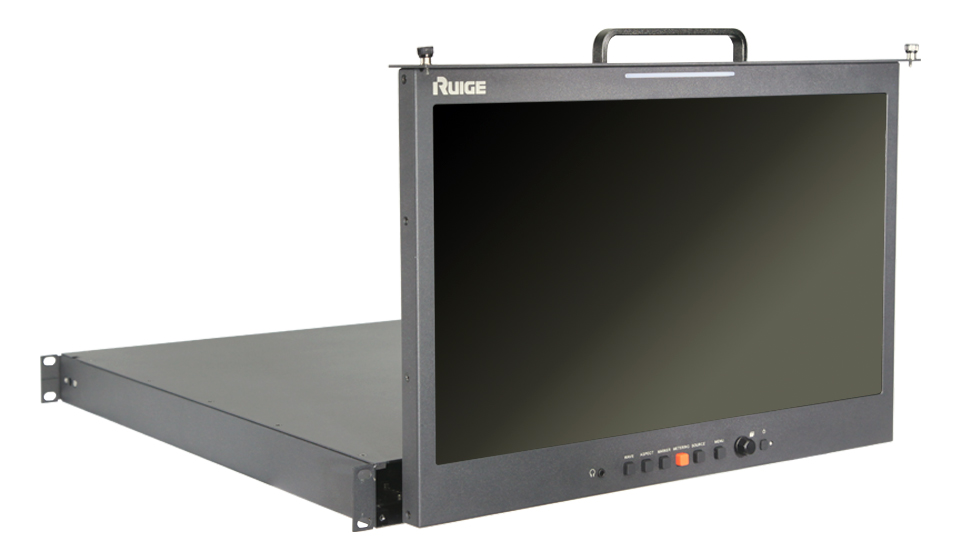

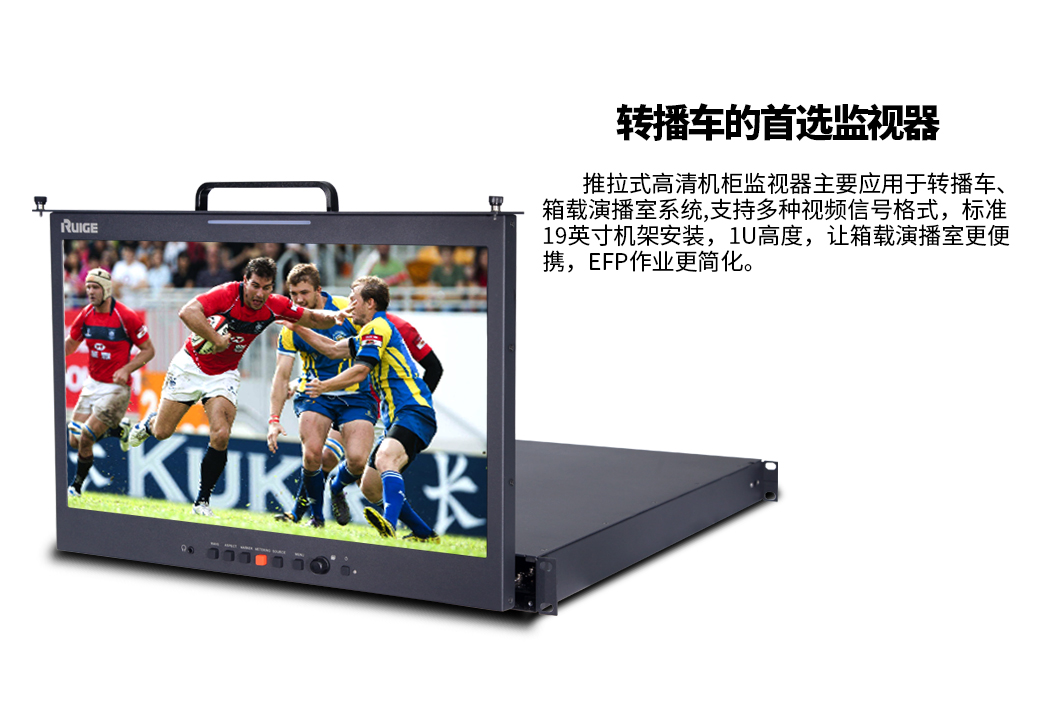

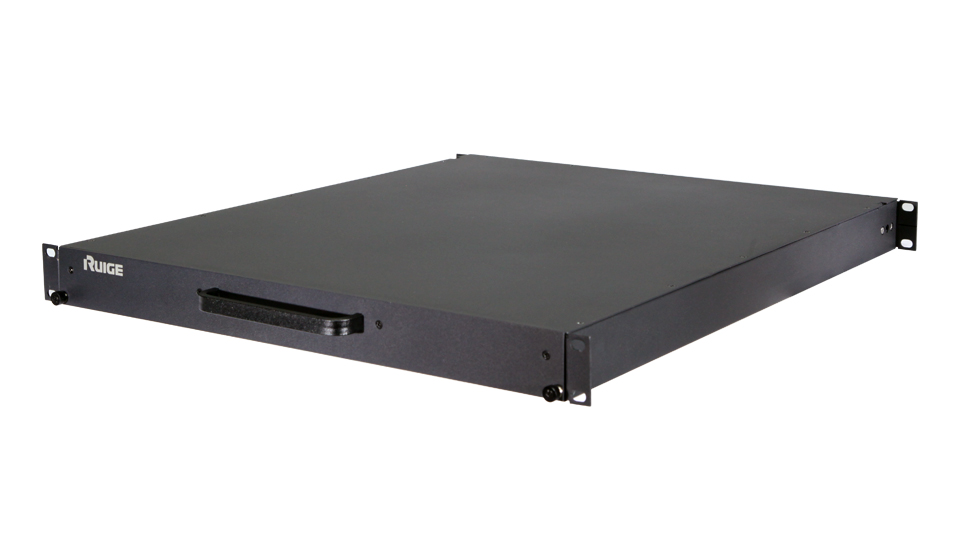

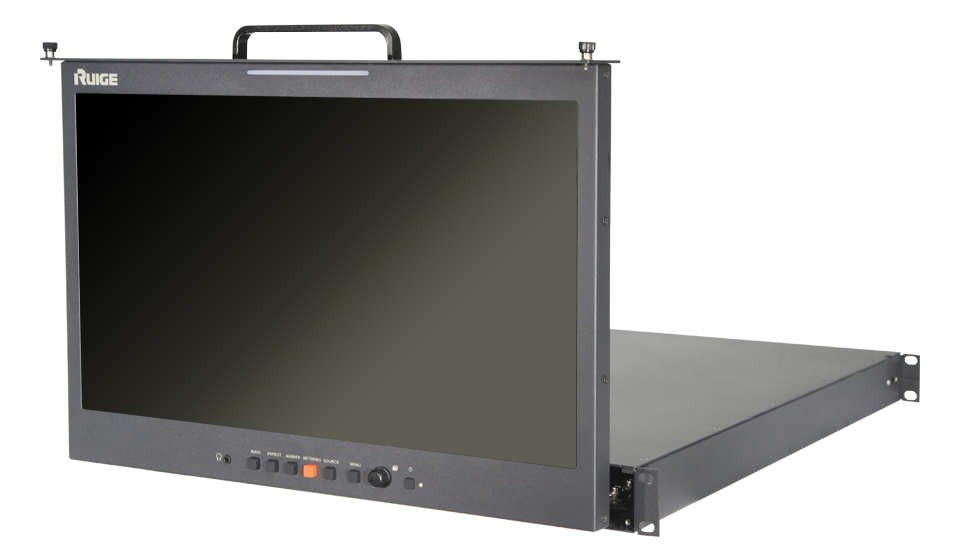

  • 高清机柜型推拉式监视器主要应用于转播车、箱载演播室系统,支持多种视频信号格式,标准19英寸机架安装,1U高度,让箱载演播室更便携,EFP作业更简化。

产品咨询 商城购买

产品介绍详细规格功能描述技术支持相关配件

面板特性

尺 寸 18.5英寸
像 素 1366(H)×768(V)
点 距 0.3(H)×0.3(V)mm
显示比例 16:9 / 4:3 可转换
背光 WHITE LED
亮度 250cd/m2
对比度 1000:1
色深 8Bits(16.7M色)
图像处理 10Bits
响应时间 6ms
可视角度 左右178° / 上下178°

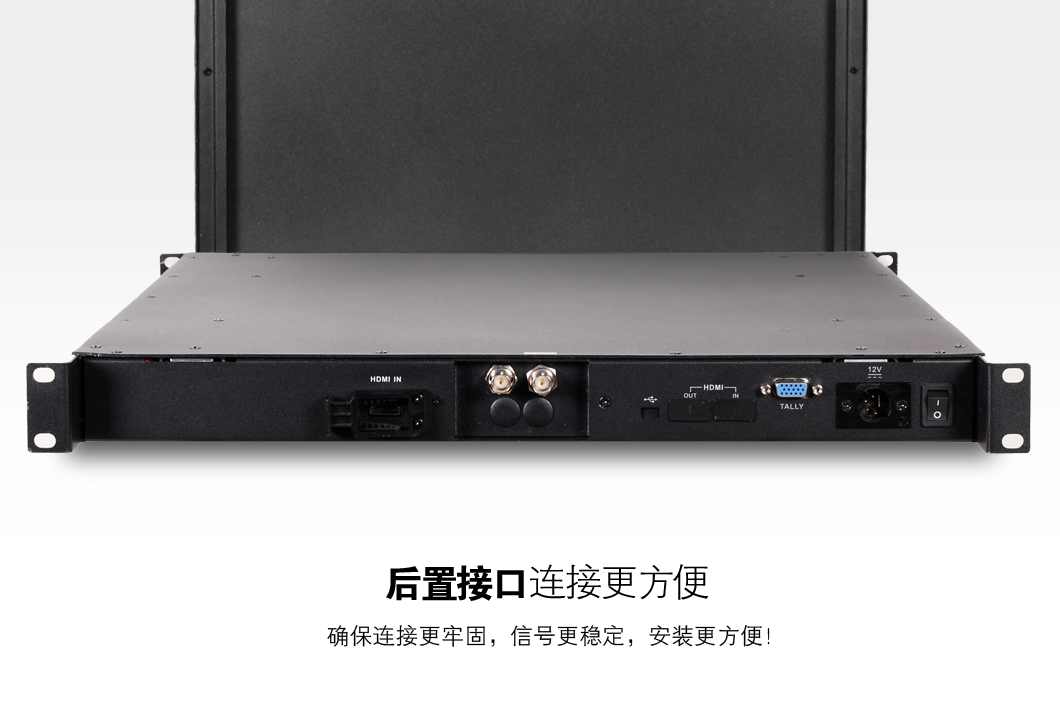

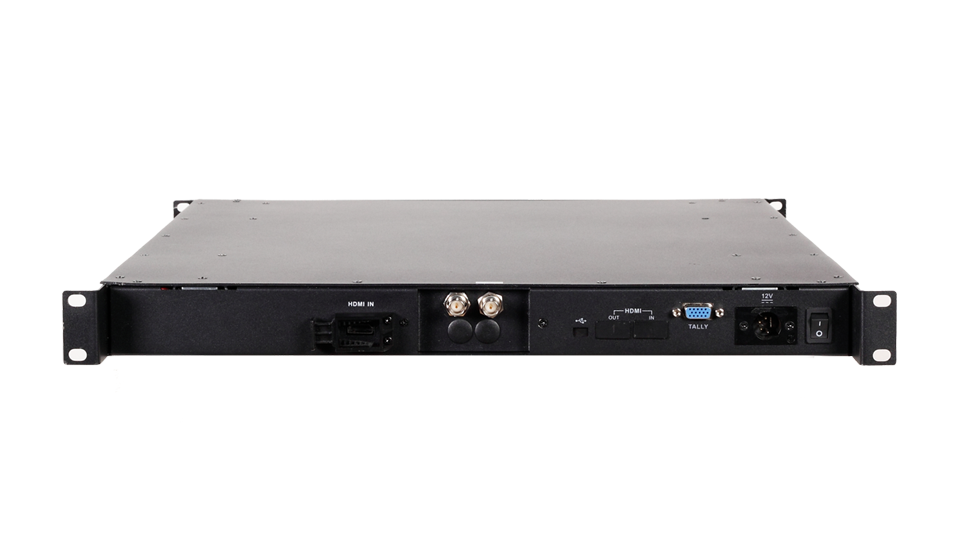

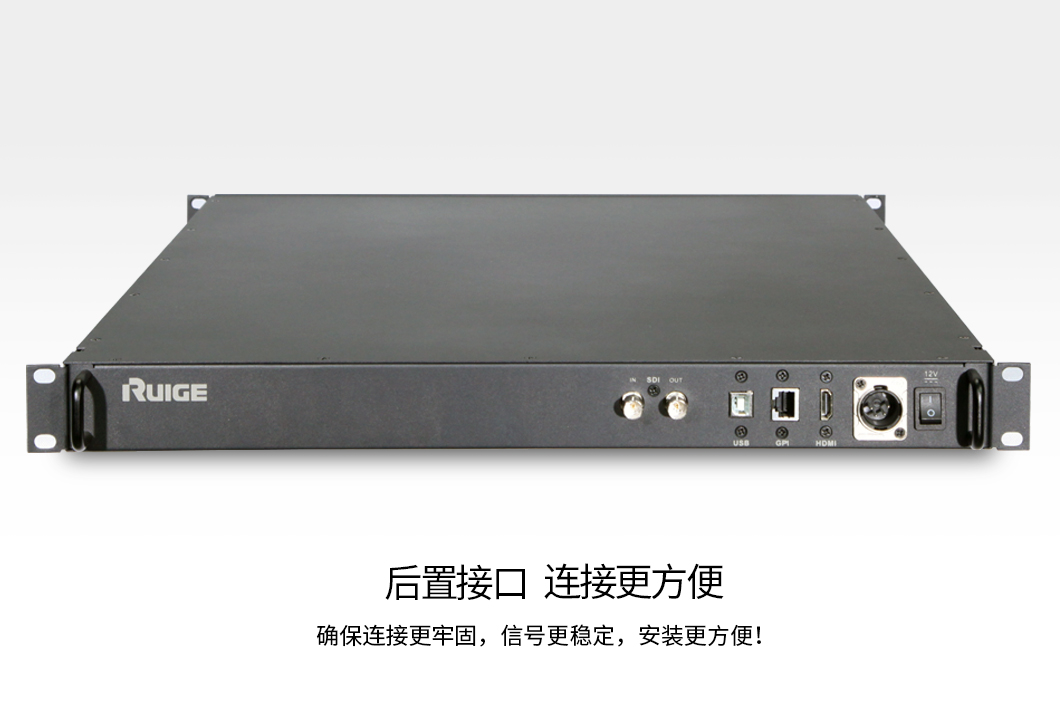

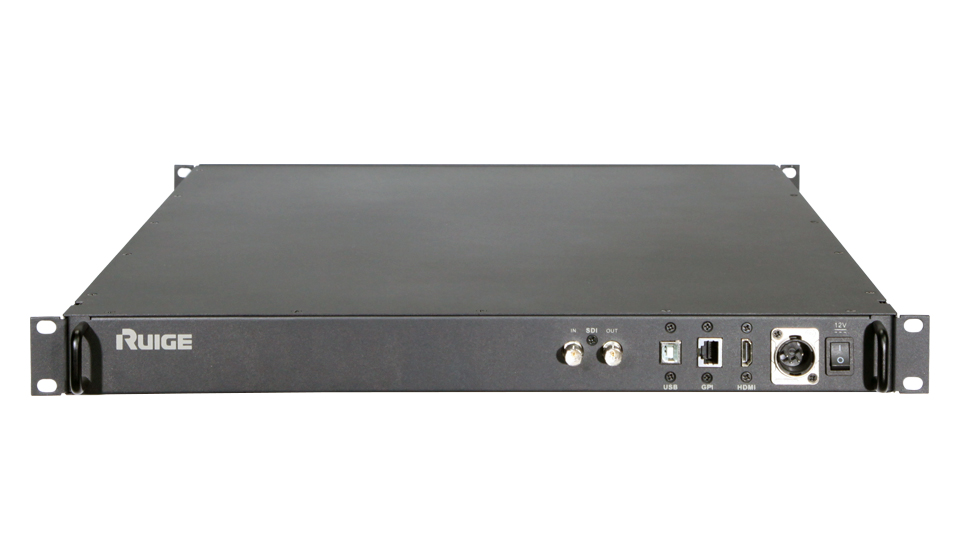

输入接口

3G-SDI BNC x 1
VGA DB-15
HDMI HDMI 1.3 x 1

输出接口

3G-SDI BNC x 1

音频功能

模拟音频输入 左右声道2 RCA
音频解嵌 支持
音频电平表 16路(最多可同时显示4路)
内置扬声器 2路 x8Ω/2W
耳机监听 支持

视频规格

HDMI 480p/60、480i/60、576i/50、576p/50、720p(50/60)、1080i(/50/60)、1080p(24/25/30/50/60)
3G-SDI 1080p(50/60)
HD-SDI 1080i(60/59.94/50)1080p(30/29.97/25/24/24sF/23.98/23.98sF) 720p(60/59.94/50/30/29/25/24/23.98)
SD-SDI 480/59.94i、576/50i

使用要求

输入电压 DC 12V 标准4芯卡侬头
功耗MAX ≤ 30W
工作温度 0-40℃
储存温度 -20-60℃
储存湿度 0%-90% 无凝结

结构说明

外壳材质 全金属

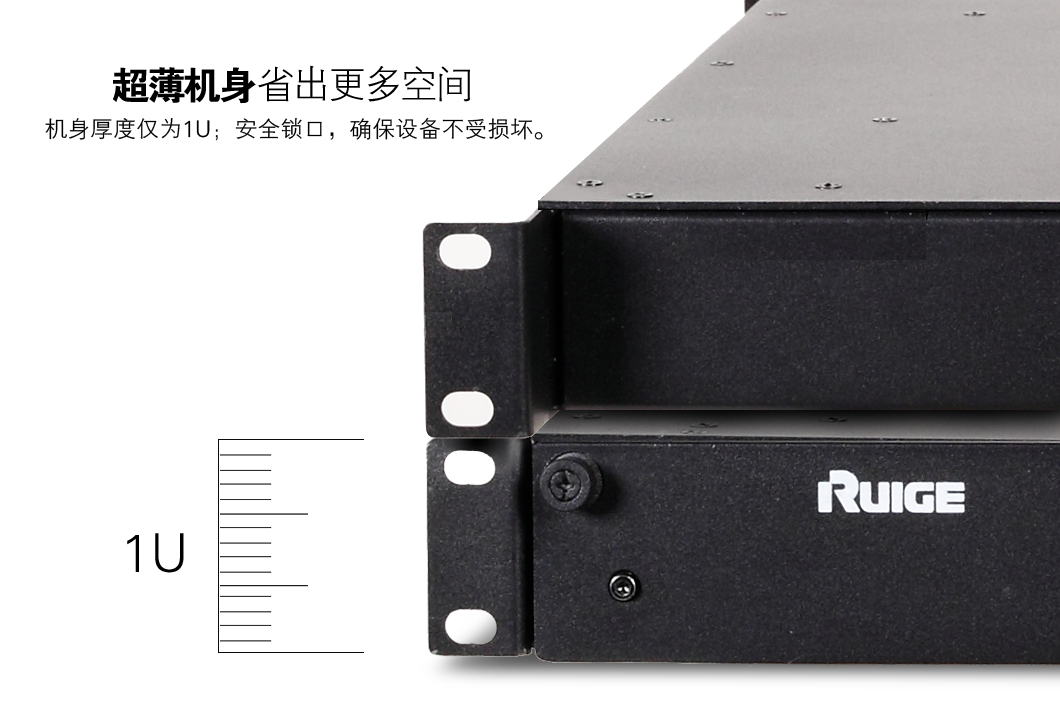

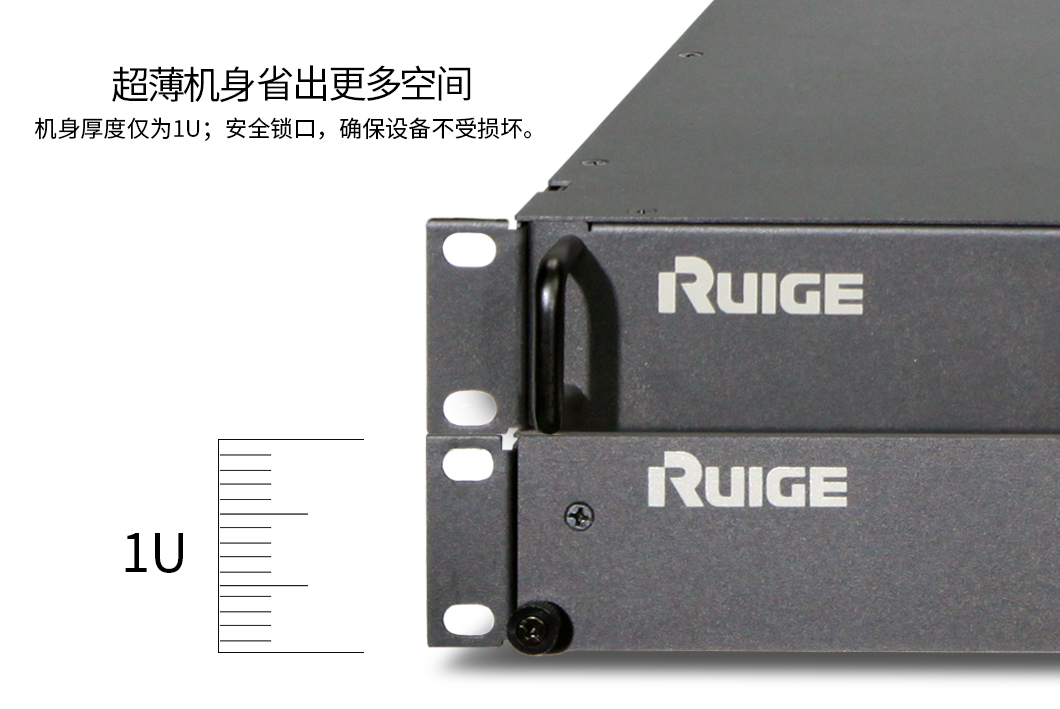

尺寸(mm) L 540.0×H 482.0×D 43.6mm(1U)
重量 约 7.5Kg

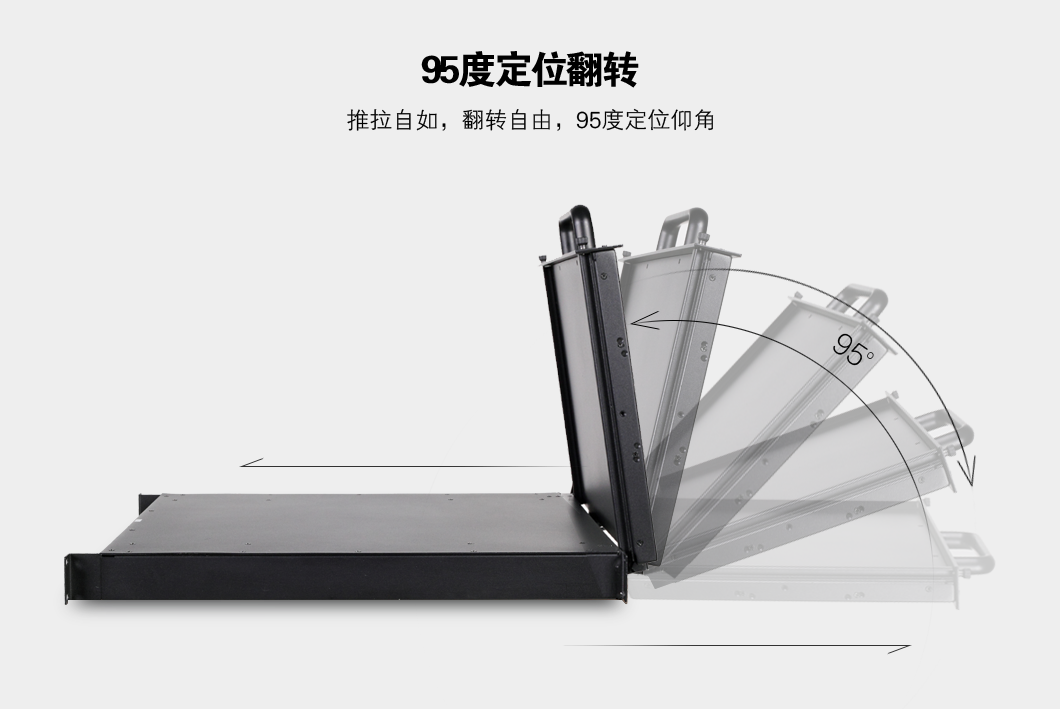

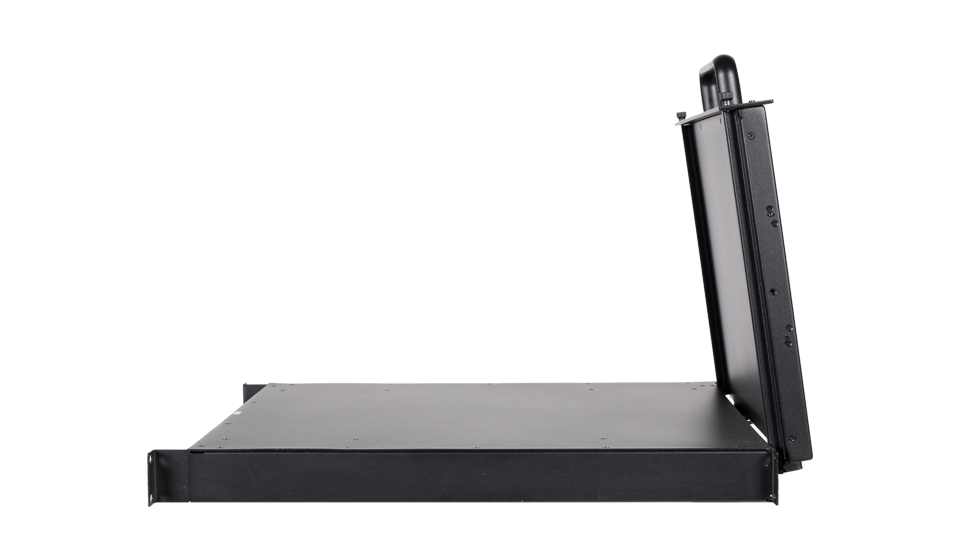

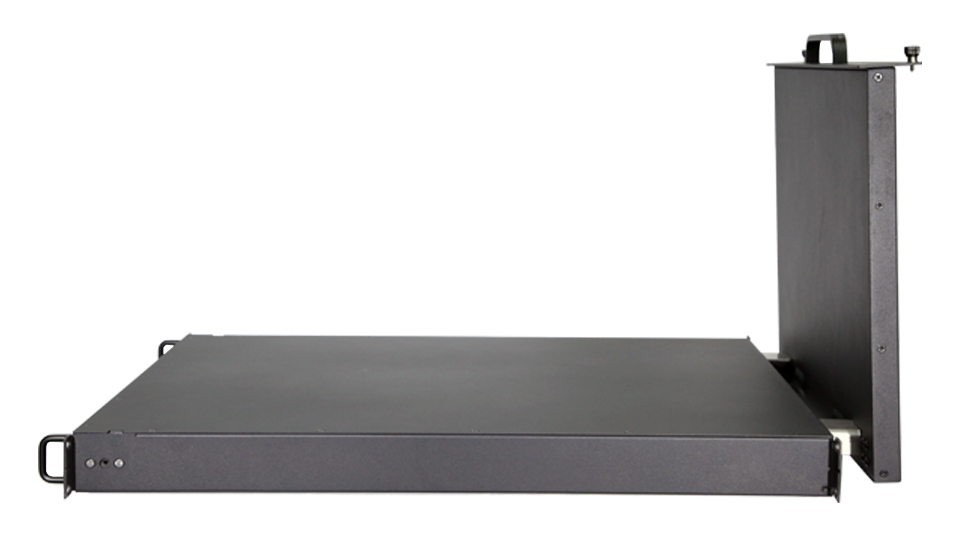

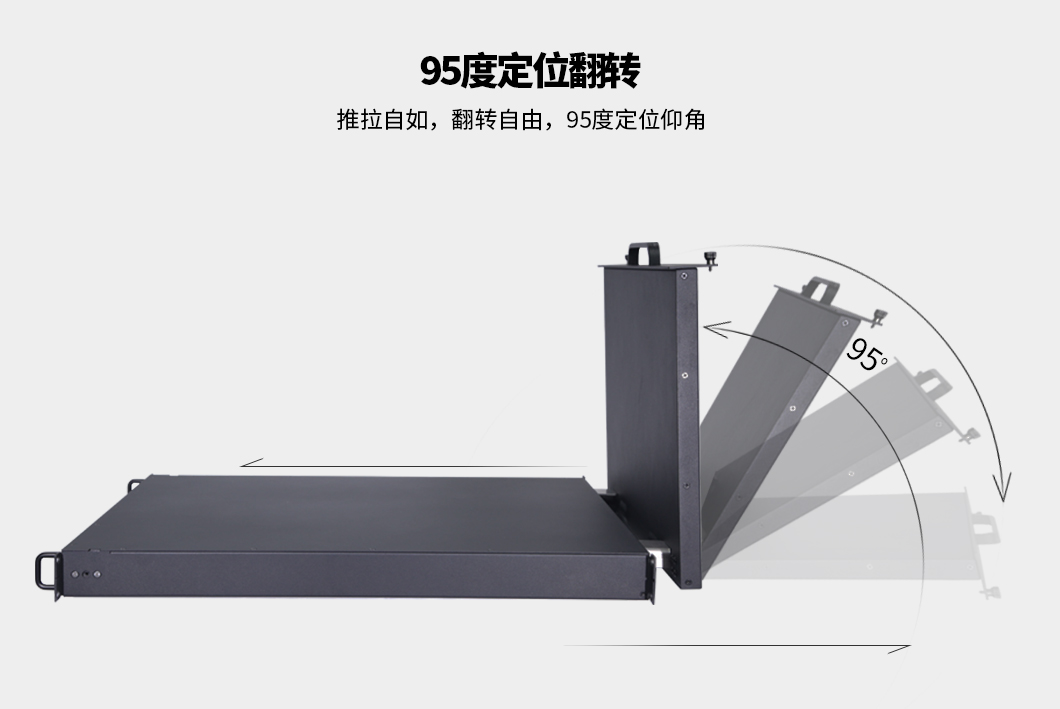

安装方式 标准19英寸机柜(抽拉式)
VESA接口

音频电平表

        SDI音频可以内嵌16路不同通道的数字音频,而通常只要同时显示8路即可以满足基本需求.

        SDI(VU & PPM)主要是为了判断嵌入的音平电平值是否超出技术要求。

        可根据需求来自定义相应的数值。可垂直显示和水平显示。
