单机型业务级

TL-S701HDA

类别：监视器
屏幕尺寸：7英寸

功能特点

  • TL-S701HDA便携式监视器，采用更高像素（1024X600）的7英寸液晶面板，视场更宽广、画质更细腻，层次更丰富。

产品咨询 商城购买

产品介绍详细规格功能描述技术支持相关配件应用案例

最新推出的TL-S701HDA便携式监视器，采用更高像素（1024X600）的7英寸液晶面板，视场更宽广、画质更细腻，层次更丰富。

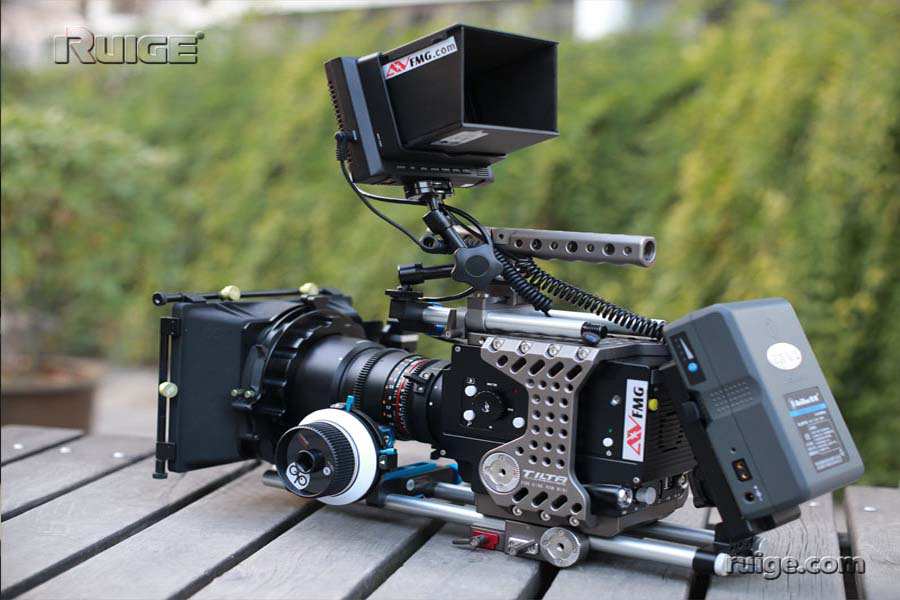

超薄的外观设计，不仅方便与摄像机、单反相机稳定器连接使用，也适合现场导演手持监看。



TL-S701HDA监视器，不仅能够与7.2V摄像机电池相匹配，也能够安装专业14.4V锂离子摄像机电池与之供电。一组14.4V/100Wh的锂电池，可提供不低于8小时的连续供电。为长时间外景拍摄，提供了足够的电能保证。



面板特性

尺 寸 7英寸
像 素 1024（H）×600（V）
点 距 0.05（H）×0.15（V）mm
显示比例 16:9 / 4:3 可转换
亮度 250cd/m²
对比度 700:1
响应时间 10ms
可视角度 左右 150° / 上下 145°

输入接口

HDMI HDMI×1

输出接口

HDMI HDMI×1

音频功能

音频解嵌 支持
内置扬声器 1路×8欧/0.5W（前置）
耳机监听 支持 3.5mm标准接口

视频规格

HDMI 480p/60、480i/60、576i/50、576p/50、720p(50/60)、1080i(/50/60)、1080p(24/25/30/50/60)

使用要求

输入电压 12V DC标准四芯卡侬头
功耗MAX ≤8w
工作温度 0-40℃
储存温度 -20-60℃
储存湿度 0%-90% 无凝结

结构说明

外壳材质 ABS+PC
尺寸（mm） L 200×H 137×D 31.9mm
重量 0.60 kg
安装方式 上下1/4”螺母，左右M6螺母

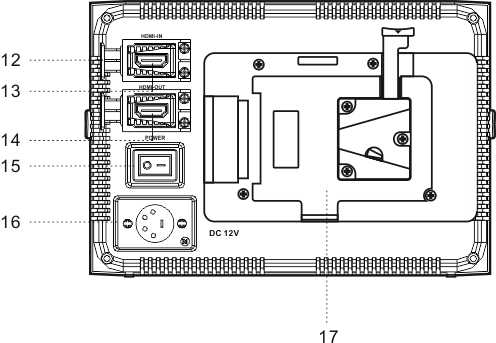

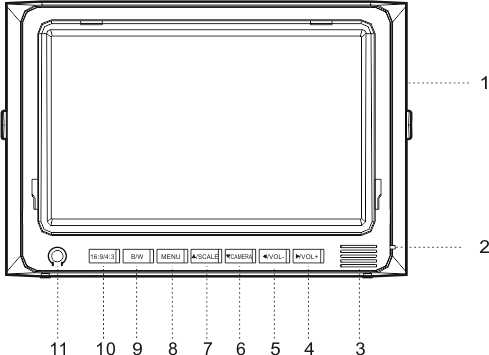

外观尺寸图

全部






1 线控触发器插孔
2 电源指示灯（绿）
3 扬声器
4 模拟量增大 / 音量增大键
5 模拟量减小 / 音量减小键
6 向下调整 / 相机模式切换键
7 向上调整 / 安全框比例调整键
8 菜单选择键
9 单色转换键
10 16:9 / 4:3 宽高比选择键
11 耳机插孔













12 HDMI 防脱锁（选配）
13 HDMI 输入
14 HDMI 输出
15 电源开关
16 DC 12V 电源输入
17 电池接口板（选配）

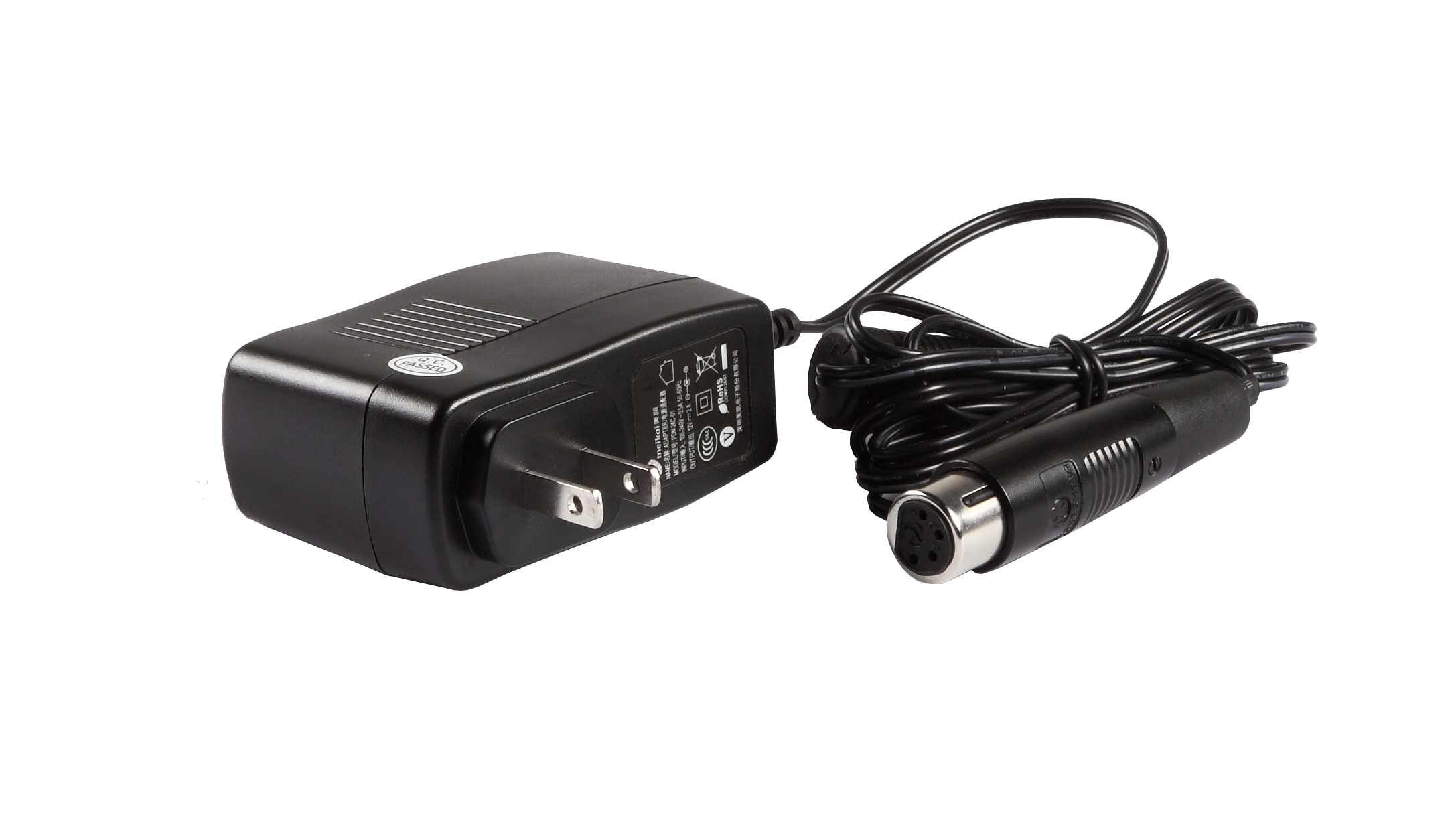

标配
