BM-100
类别：色彩管理
屏幕尺寸：无液晶面板
功能特点
- 监视器校准LUT文件加载
- 3组自定义LUT文件加载
- 监视器色彩管理基准信号（配合软件）
- 高/标清测试信号（SMPTE RP219 SDTV/HDTV标准彩条）
- 自定义BMP图片加载
产品介绍详细规格功能描述技术支持相关配件

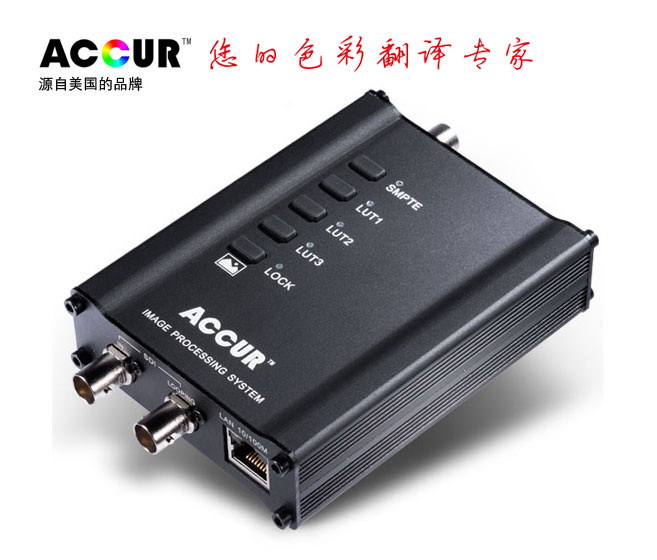

“魔盒”BM-100，该产品集监视器校准数据加载、自定义LUT加载、BMP测试图片加载（高/标清图片各四张）、监视器色彩管理基准信号和高清测试信号（SMPTE RP219 SDTV/HDTV标准彩条）发生器等功能于一身，不仅可使任何品牌的高清监视器轻松完成色彩校准，达到REC.709等规范的色彩标准，同时还可以加载三个自定义3D LUT文件。
输入接口
| 3G-SDI | BNC×1 |
输出接口
| 3G-SDI | BNC×1（含LOOPING×1） |
音频功能
| 音频解嵌 | 支持SDI嵌入 |
视频规格
| 3G-SDI | 1080p50/60 |
| HD-SDI | 1080i/60/59.94/50、 1080p/30/29.97/25/24/24sF/23.98/23.98sF、720p/60/59.94/50 |
| SD-SDI | 480/59.94i、576/50i |
使用要求
| 输入电压 | 12V DC 标准2.0插头 |
| 功耗MAX | ≤10W |
| 工作温度 | 0-40℃ |
| 储存温度 | -20-60℃ |
| 储存湿度 | 0%-90% 无凝结 |
结构说明
| 外壳材质 | 全铝镁合金 |
| 尺寸（mm） | L84.2×H28.4×D133.8mm |
| 重量 | 0.7Kg（含包装配件） |
| 安装方式 | 暂不支持 |
| VESA接口 | 暂不支持 |

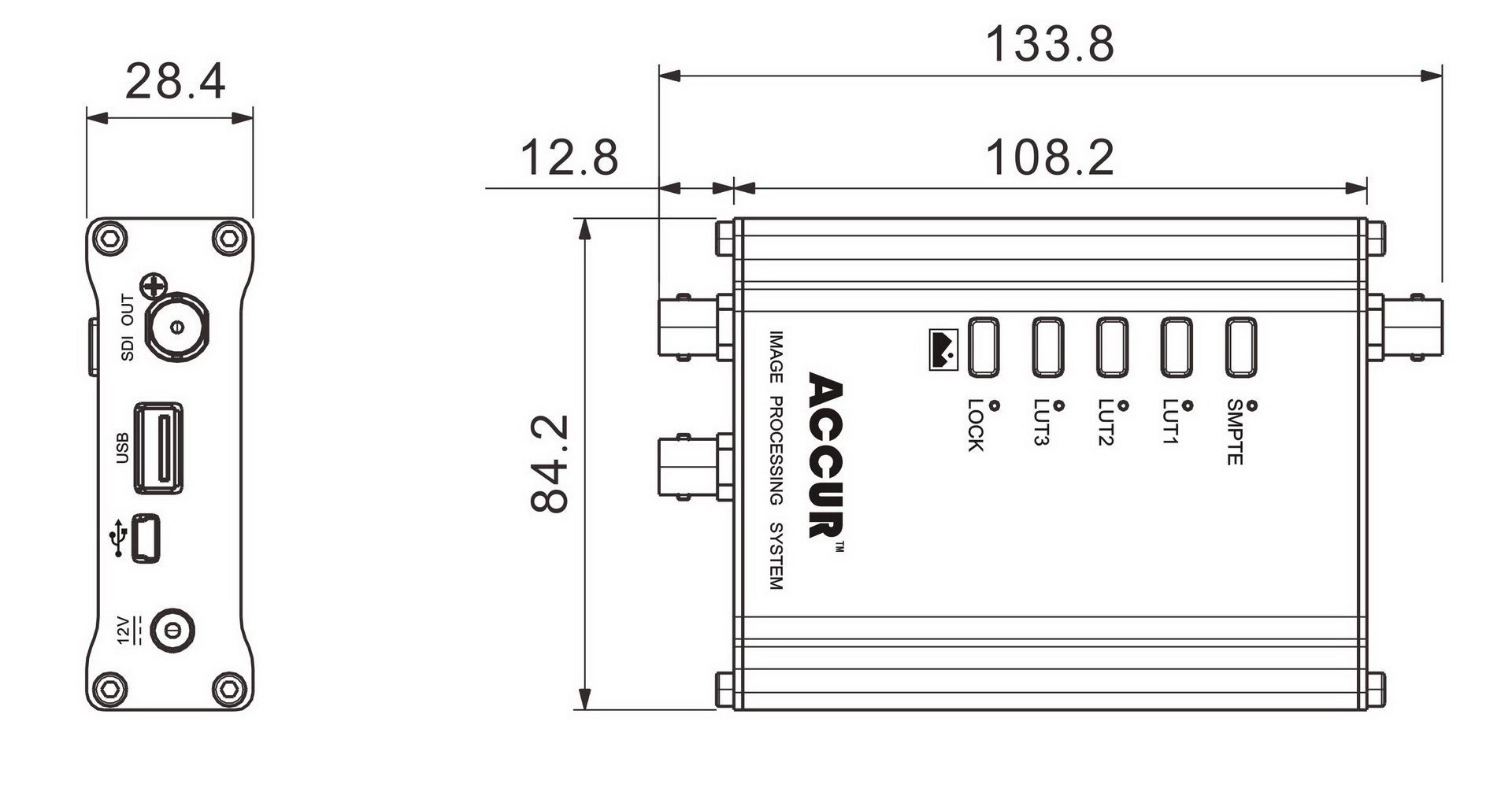

外观尺寸图

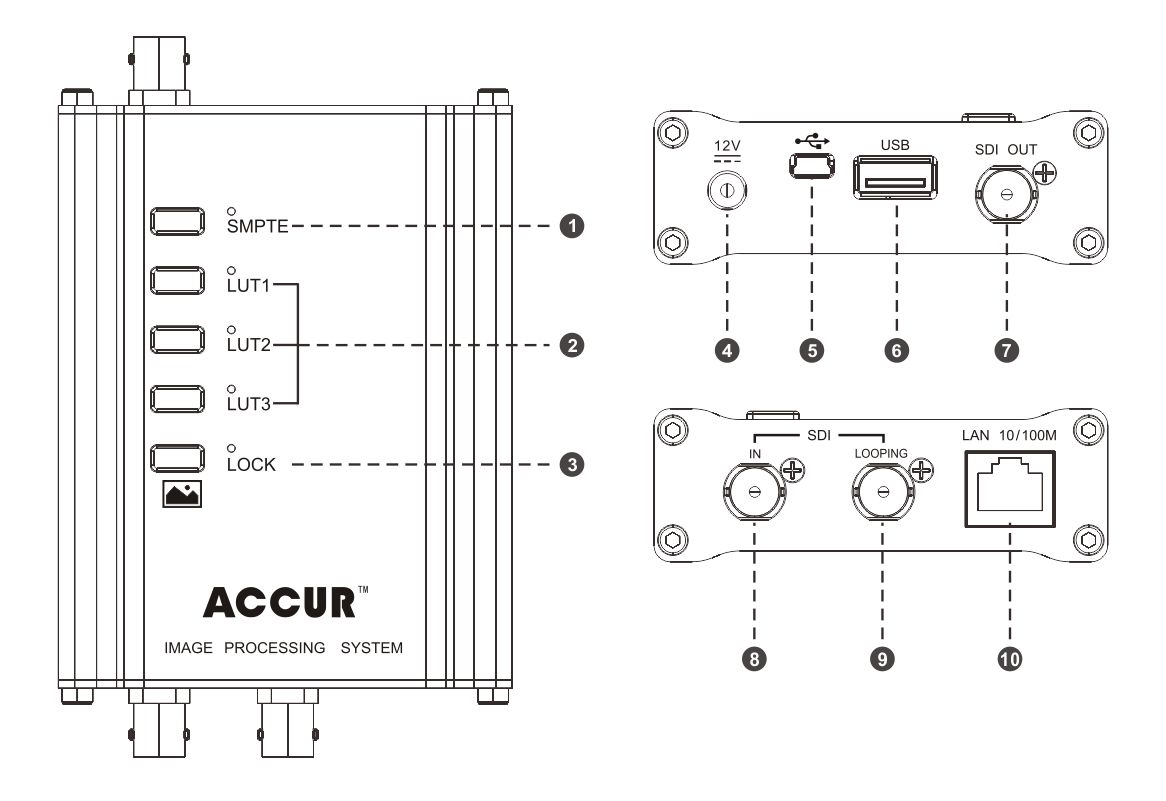

1 高/标清信号切换（SDI输入模式切换）
2 LUT1、LUT2、LUT3打开/关闭（LUT数据载入-长按3秒）
3 状态锁定/解锁
4 DC 12V电源输入接口
5 USB数据控制接口
6 U盘读取接口
7 3G/HD/SD-SDI 输出
8 3G/HD/SD-SDI 输入
9 3G/HD/SD-SDI 环出
10 以太网接口
