HL-701HD

类别:监视器
屏幕尺寸:7英寸

功能特点

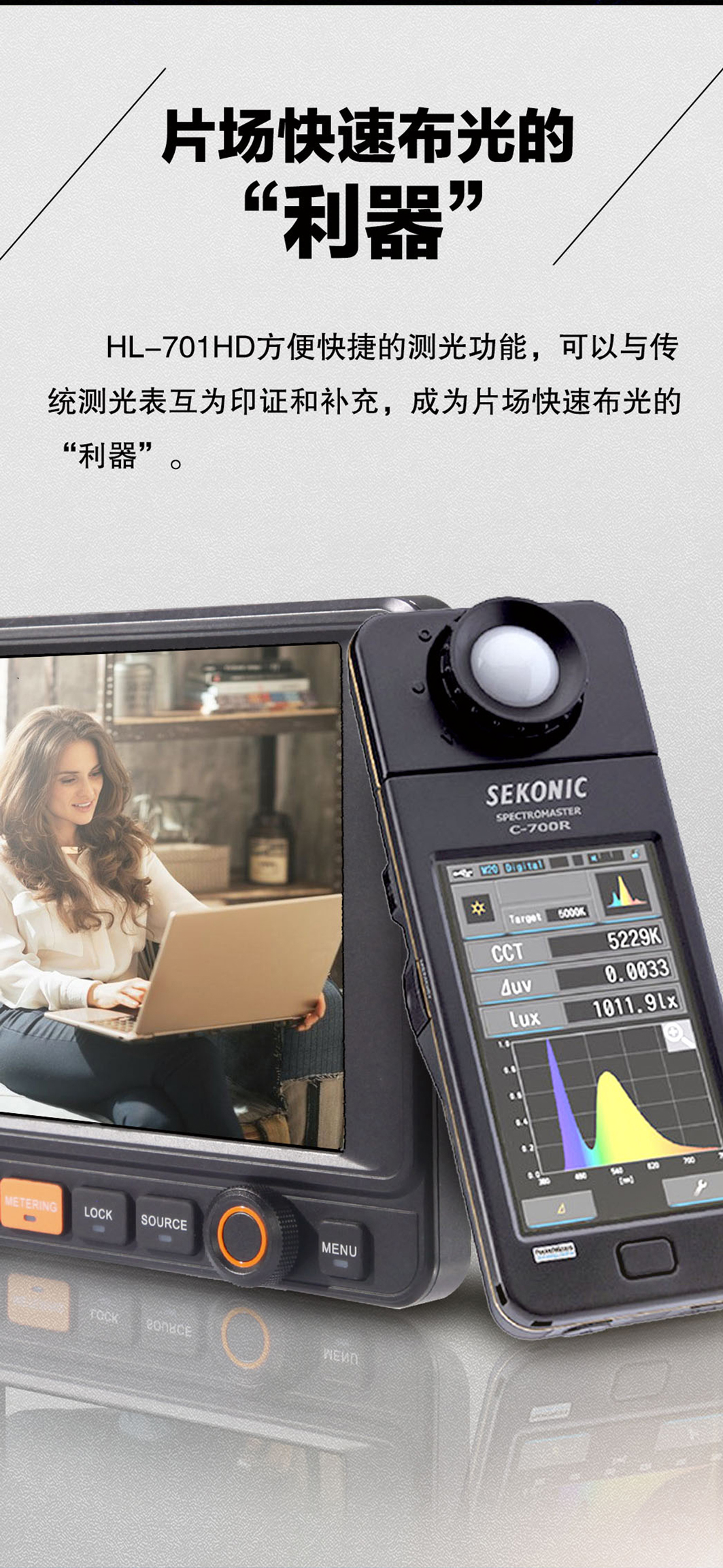

  • 能测光的监视器,仅需一秒,实时再现超标信号
  • 创新的Closed侦测技术,拓展了监视器的专业用途,协助灯光师降低布光出错率
  • 采用了新一代光折射汇聚技术,光照强度在100000lux下,无需借助遮光罩,仍能显示清晰的画面

产品咨询 商城购买

产品介绍详细规格功能描述相关配件

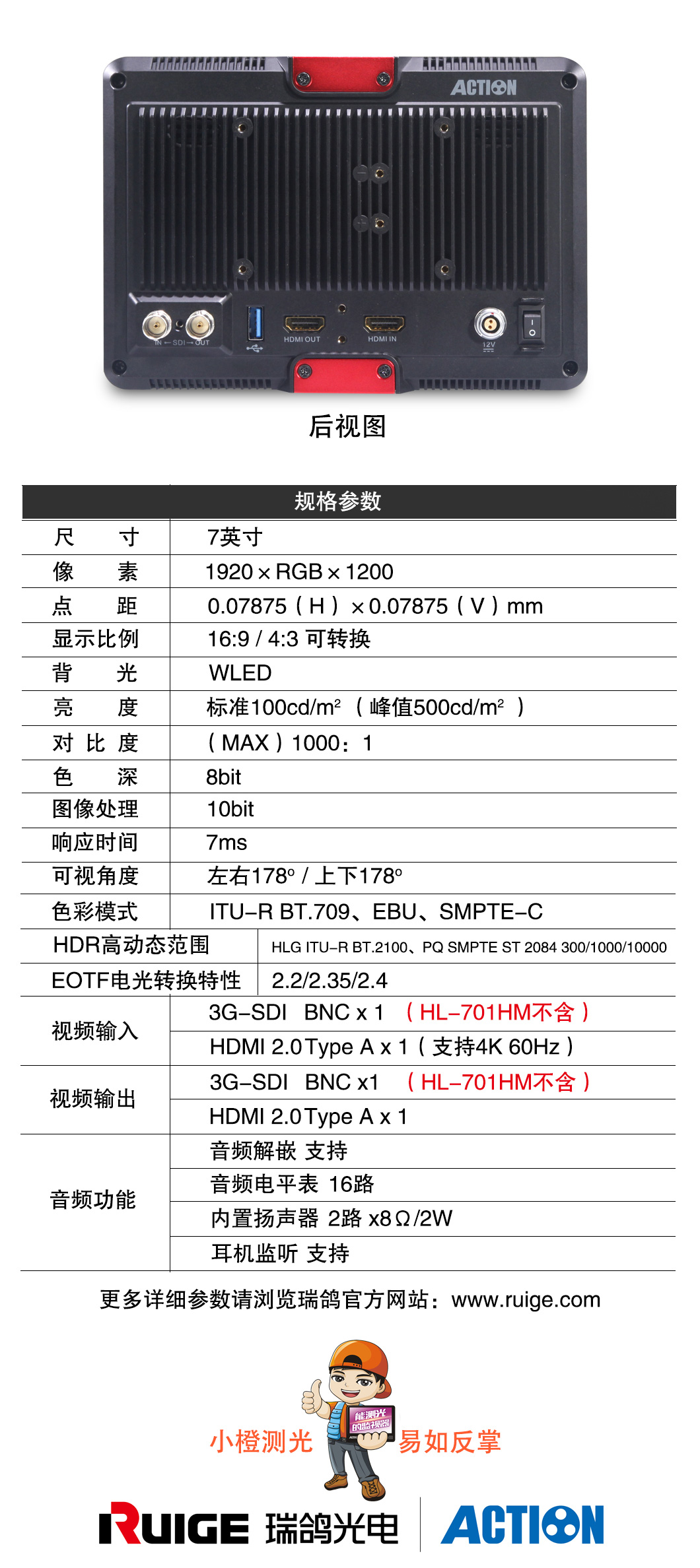

面板特性

尺 寸 7英寸
像 素 1920 x RGB x 1200
点 距 0.07875(H)x 0.07875(V)mm
显示比例 16:9 / 4:3 可转换
背光 WHITE LED
亮度 标准100cd/㎡(峰值500cd/㎡)
对比度 1000:1(MAX)
色深 8Bits
图像处理 10Bits
响应时间 7ms
可视角度 左右178°/上下178°

输入接口

3G-SDI BNC x 1

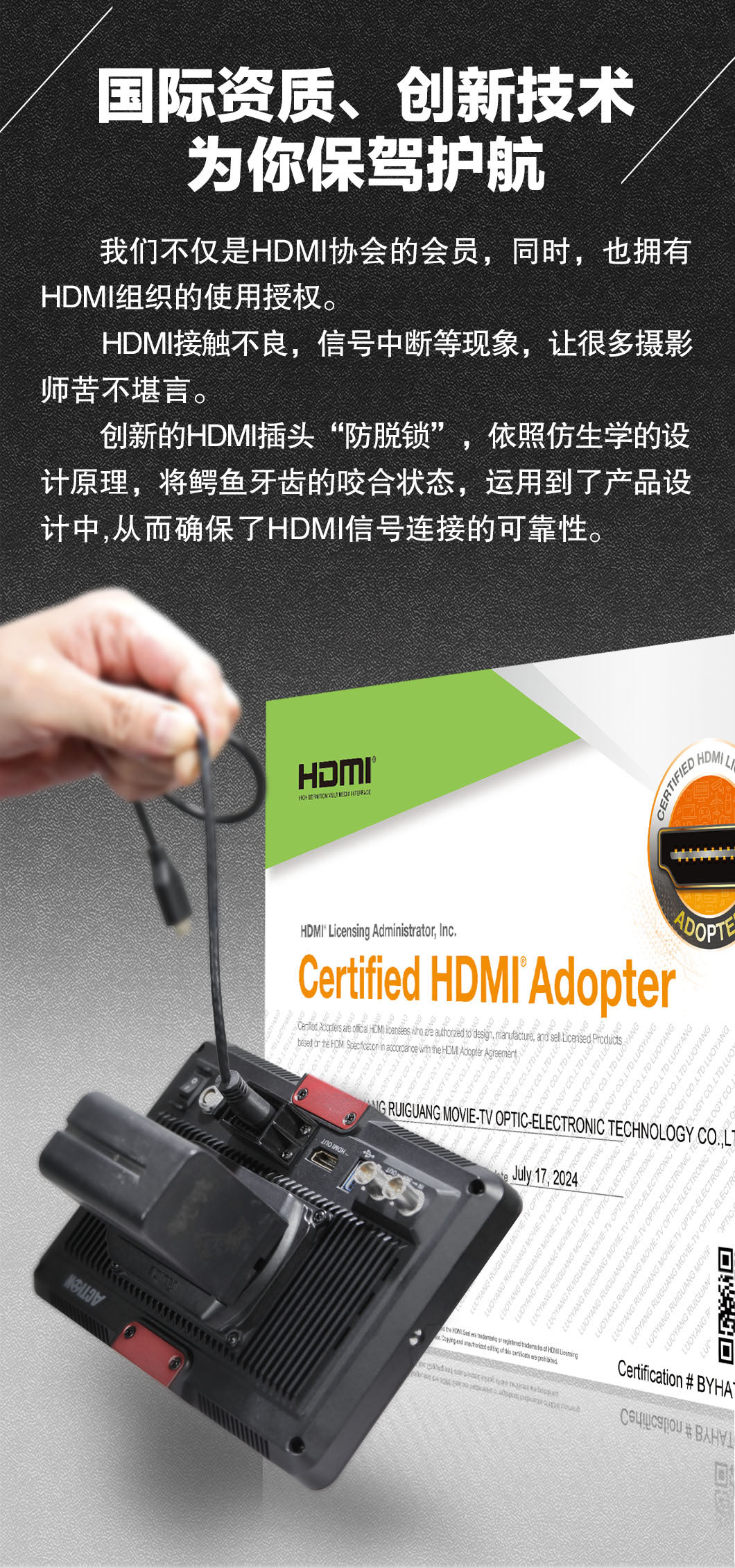

HDMI HDMI 2.0 Type A x 1(支持4K 60Hz)

输出接口

3G-SDI BNC x 1
HDMI HDMI 2.0 Type A x 1

音频功能

音频解嵌 支持
音频电平表 16路
内置扬声器 2路×8欧/2W
耳机监听 支持

视频规格

HDMI 2160/24p/30p/50p/60p、1080/24p/24psf/25p/30p/50i/60i/50p/60p、720/50p/60p、480i/480p、576i/576p
3G-SDI 1080/24p/24psf/25p/30p/50i/60i/50p/60p、720/50p/60p、480i/576i
HD-SDI 1080/24p/24psf/25p/30p/50i/60i、720/50p/60p、480i/576i
SD-SDI 480i/ 576i

使用要求

输入电压 DC 12V / Battery 14.4V
功耗MAX ≤15W
工作温度 -10-45摄氏度
储存温度 -20-60摄氏度
储存湿度 0%-90% 无凝结

结构说明

外壳材质 ABS
尺寸(mm) 192mm×132mm×27.5mm(仅主机)
重量 约0.45 Kg
全部

安全框

        大部分非线性编辑软件都提供了安全框,为制作人员设计字幕或特技位置提供参照,避免因过扫描的存在而使观众看到的电视画面不完整。安全边框一般呈“回”字形,由与画面边缘距离不同的内外两个方框组成,它不会被记录或输出。外围的方框称为“动作安全区”(Action safe zone),是指超出该区域外的画面运动、转场有可能不会被完整地显示出来;中间小的方框称为“字幕安全区”(Title safe zone),表示该区域的字幕才可以正常地显示在观众的屏幕上。安全边框的大小并不是固定不变的,一般可以通过设置来改变。瑞鸽的安全框可以自定义,从80%-99%。

用途:

        防止播放时扫描溢出, 导致不该被切的画面而被切掉。产生显示范围安全问题的原因在于电视接收还原设备在显示视频信号时存在“过扫描”(Overscan)现象。
