TL-S1850HD
类别：监视器
屏幕尺寸：18.5英寸
功能特点
- 18.5英寸机柜监视器，广泛应用于各级电视台的新闻制作、播出机房和电视转播车等领域；
- 配备丰富的接口，包括复合接口、分量接口、音频接口、TALLY信号输入、VGA输入、HDMI接口和3G-SDI接口。
产品介绍详细规格功能描述相关配件应用案例
面板特性
| 尺 寸 | 18.5英寸 |
| 像 素 | 1366（H）×768（V） |
| 点 距 | 0.300（H）×0.300（V）mm |
| 显示比例 | 16:9 / 4:3 可转换 |
| 背光 | 白色LED |
| 亮度 | 300cd/m² |
| 对比度 | 1000:1 |
| 色深 | 8bit(16.7M 色) |
| 图像处理 | 10bit |
| 响应时间 | 5ms |
| 可视角度 | 左89° 右89° 上89° 下89° |
输入接口
| 复合视频 | BNC×1 |
| 3G-SDI | BNC×1 |
| VGA | D-SUB15×1 |
| 分量 | BNC×3 |
| HDMI（可选） | HDMI×1 |
输出接口
| 复合视频 | BNC×1 |
| 分 量 | BNC×3 |
| 3G-SDI | BNC×1 |
音频功能
| 音频解嵌 | 支持 |
| 音频电平表 | 16路（最多可同时显示4路） |
| 内置扬声器 | 2路×8欧/2W（后置） |
| 耳机监听 | 3.5mm支持 |
视频规格
| 复合视频 | PAL/NTSC自动识别 |
| VGA | 刷新频率：60Hz，分辨率：640*480/800*600/1024*768/1280*1024 |
| 分量 | 1080/24p/24psf/25p/30p/50i/60i、 720/50p/60p 480i/480p、576i/576p |
| HDMI | 480p/60、480i/60、576i/50、576p/50、720p/50/60、1080i/50/60、1080p/24/25/30/50/60 |
| 3G-SDI | 1080p(50/60) |
| HD-SDI | 1080i(60/59.94/50)1080p(30/29.97/25/24/24sF/23.98/23.98sF) 720p(60/59.94/50/30/29/25/24/23.98) |
| SD-SDI | 480/59.94i、576/50i |
使用要求
| 输入电压 | DC 12V 标准四芯卡侬插头 |
| 功耗MAX | ≤15W |
| 工作温度 | 0-40℃ |
| 储存温度 | -20-60℃ |
| 储存湿度 | 0%-90% 无凝结 |
结构说明
| 外壳材质 | 金属 |
| 尺寸（mm） | L437.57×H310.0×D44.6mm（7U） |
| 重量 | 约6.0kg |
| 安装方式 | 机柜/桌面/VESA |
| VESA接口 | 100*100mm |

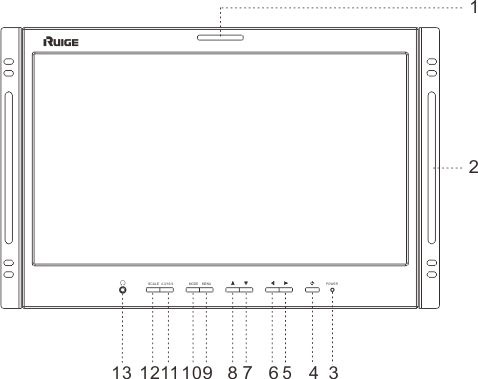

外观尺寸图
全部
1 TALLY（提示灯）
2 机架连接件
3 电源指示灯
4 电源按键
5 向右调整键 / 模拟量增大键
6 向左调整键 / 模拟量减小键
7 向下调整键 / 模拟量切换键
8 向上调整键 / 模拟量切换键
9 菜单键
10 模式切换键
11 4:3/16:9转换键
12 安全框比例切换键
13 耳机插孔
14 提手
15 扬声器
16 复合视频输入 / 输出
17.18.19 分量（Y / Pr / Pb）输入 / 输出
20 音频输入
21 TALLY 信号输入
22 VGA 输入
23 HDMI 输入
24 HD/SD-SDI 输出
25 HD/SD-SDI 输入
26 VESA 固定孔
27 DC 12V 电源输入
28 电源开关
