TL-701VF

类别:寻像器
屏幕尺寸:7英寸

功能特点

  • 7寸彩色寻像器,显示寻像器菜单,VF总线输入,适用索尼、松下、日立、池上等多款演播室摄像机,可替代原装摄像机寻像器

产品咨询 商城购买

产品介绍详细规格功能描述技术支持相关配件

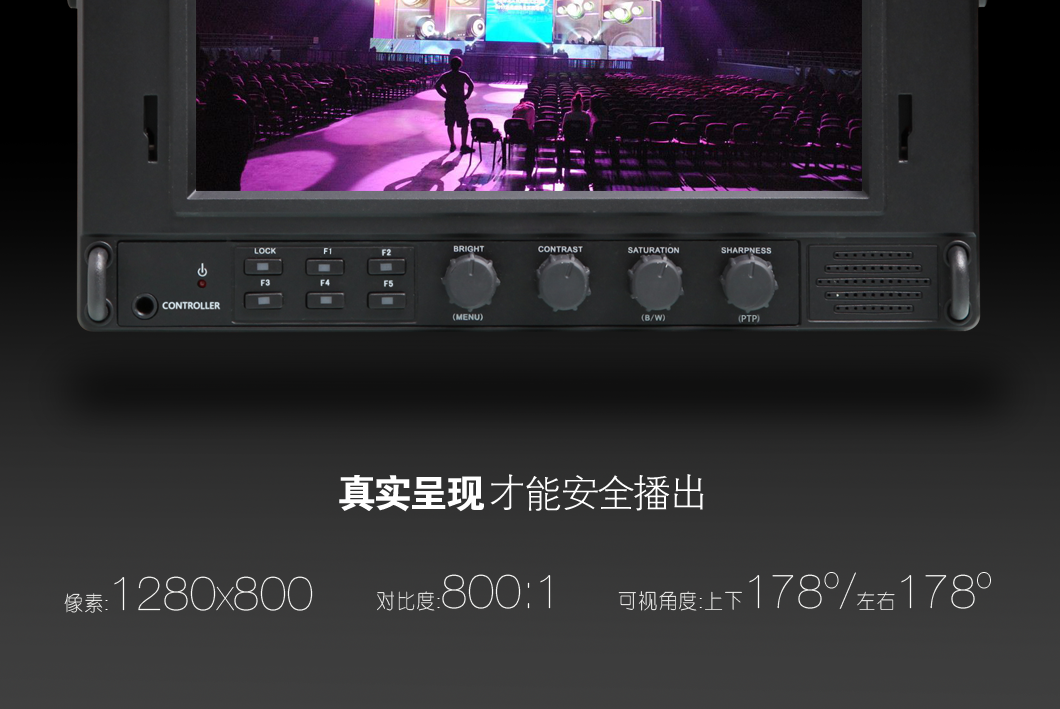

面板特性

尺 寸 7英寸
像 素 1280(H)×800(V)
点 距 0.117(H)×0.117(V)mm
显示比例 16:9 / 4:3 可转换
亮度 400cd/m²
对比度 800:1
响应时间 12ms
可视角度 左右 178° / 上下 178°

输入接口

VF总线输入 VF总线输入

使用要求

输入电压 DC 12V VF总线供电
功耗MAX ≤11W
工作温度 0-40℃
储存温度 -20-60℃
储存湿度 0%-90%无凝结

结构说明

外壳材质 ABS+PC
尺寸(mm) L207×H151×D60mm
重量 约1kg
安装方式 下部1/4”螺母,左右M6螺母
VESA接口

外观尺寸图

全部





1 TALLY(提示灯)
2 防护杆
3 锐利度调节 / 图像点对点检查键
4 饱和度调节 / 彩色、单色切换键
5 对比度调节 / 音量调整键
6 亮度调节 / 一键通切换键
7 画幅模式选择键
8 中心线选择键
9 快捷键(用户自定义)
10 安全框比例切换键
11 状态锁定 / 解除键(一键返回)
12 扫描模式切换键
13 电源指示灯(红)
14 触发控制器插孔

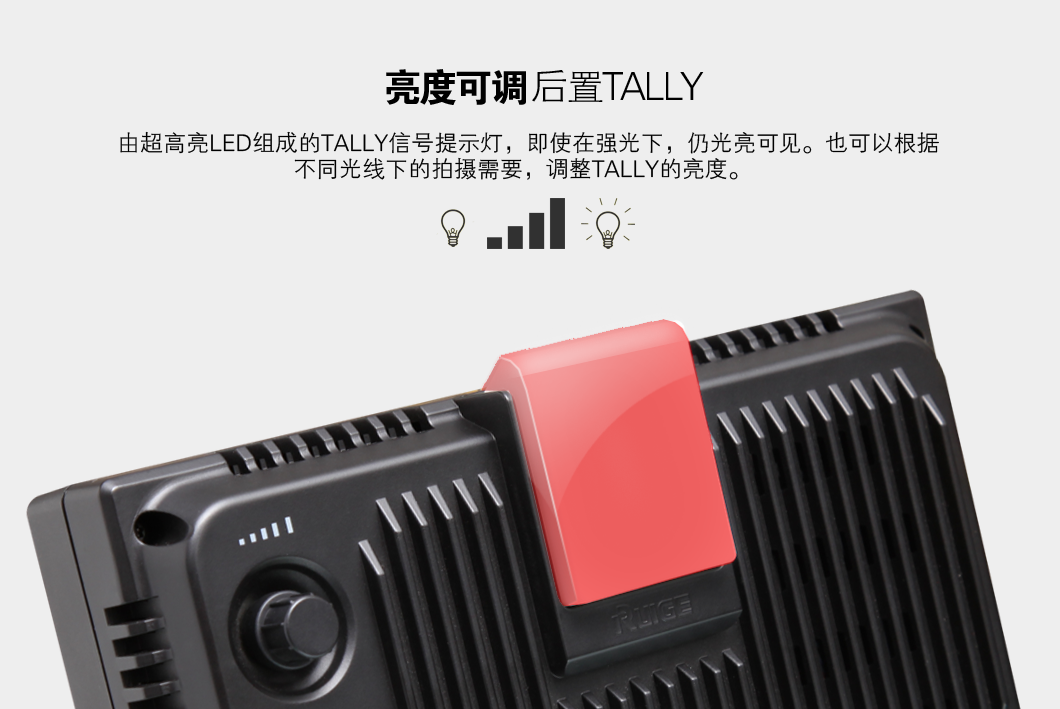

15 后置TALLY灯
16 VF总线输入
17 TALLY亮度调整旋钮

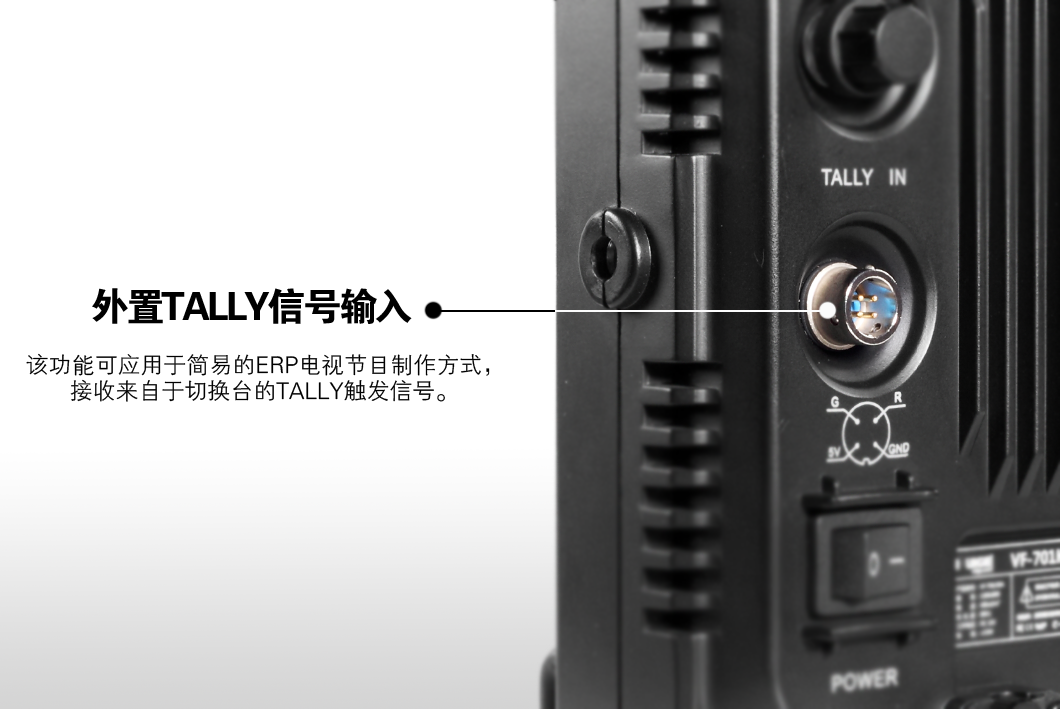

18 TALLY 信号输入
19 电源开关
