1 TALLY提示灯
2 防护板
3 扬声器
4 底座支架
5 状态锁定/一键退出键
6 电源切换键

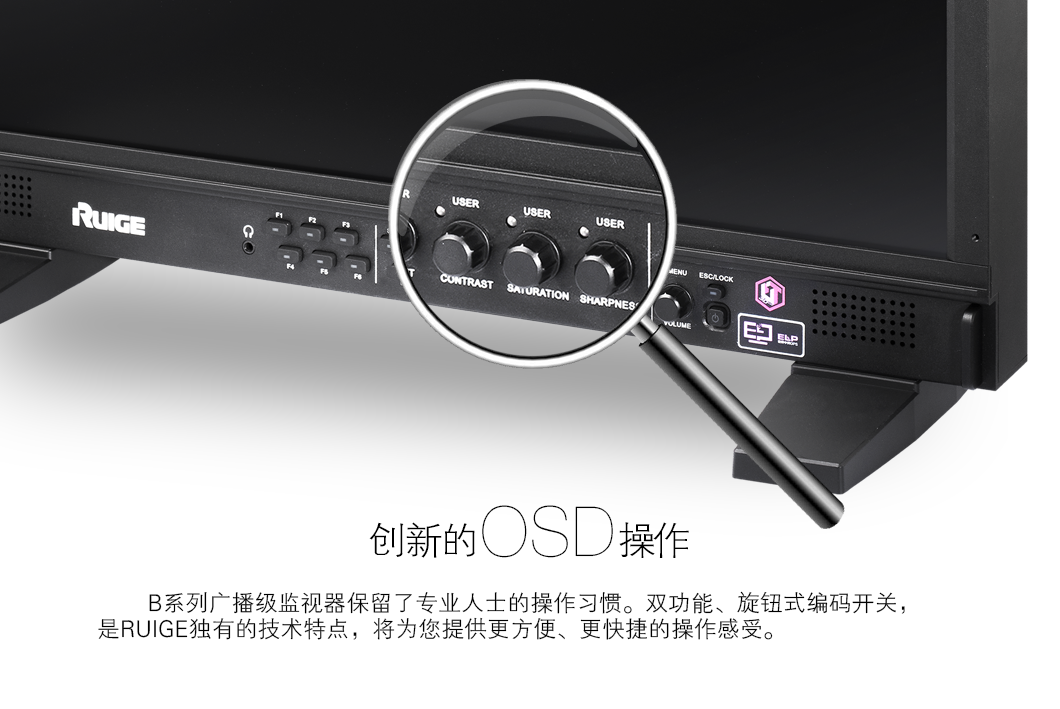

7 菜单 / 音量调整键
8 锐利度调节 / 图像点对点检查键
9 饱和度调节键
10 对比度调节键
11 亮度调节键
12 信号输入选择键
13 F1~F6 快捷键
14 耳机插孔
15 提手

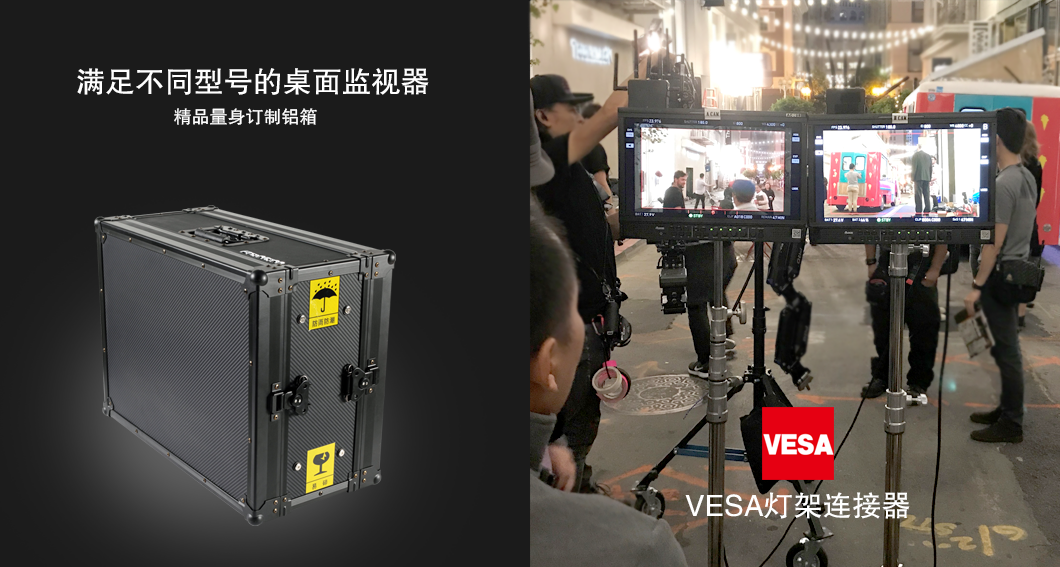

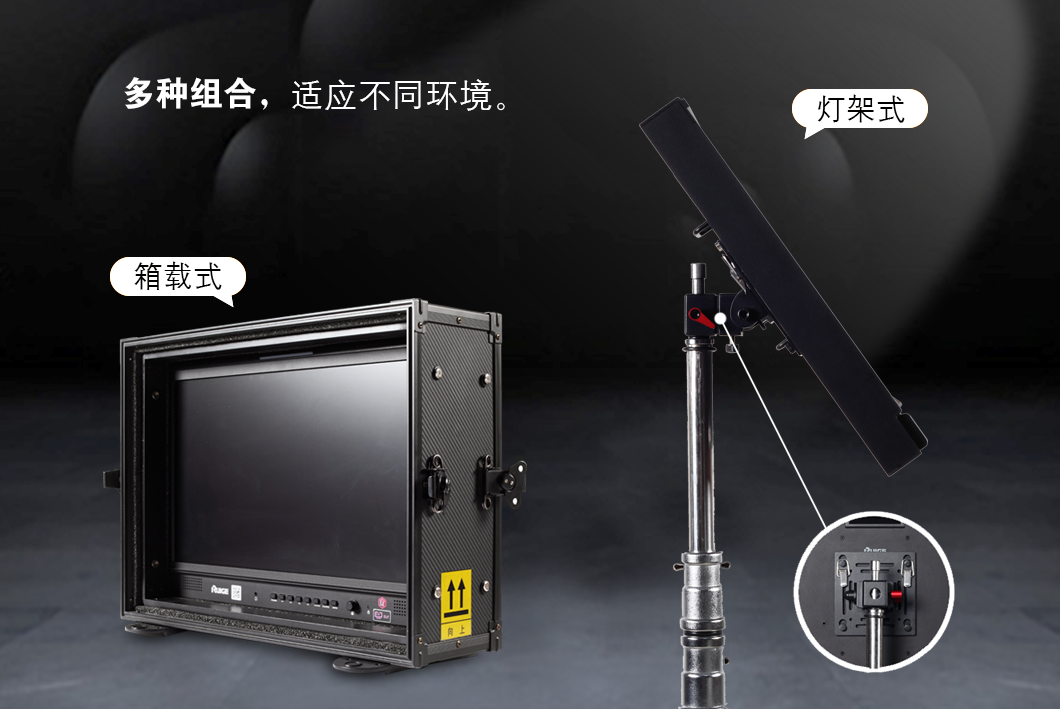

16 VESA 固定孔
17 软件调试/升级接口
18 电池扣板固定孔
19 UMD控制接口
20 DC 12V 电源输入
21 电源开关
22 GPI控制接口

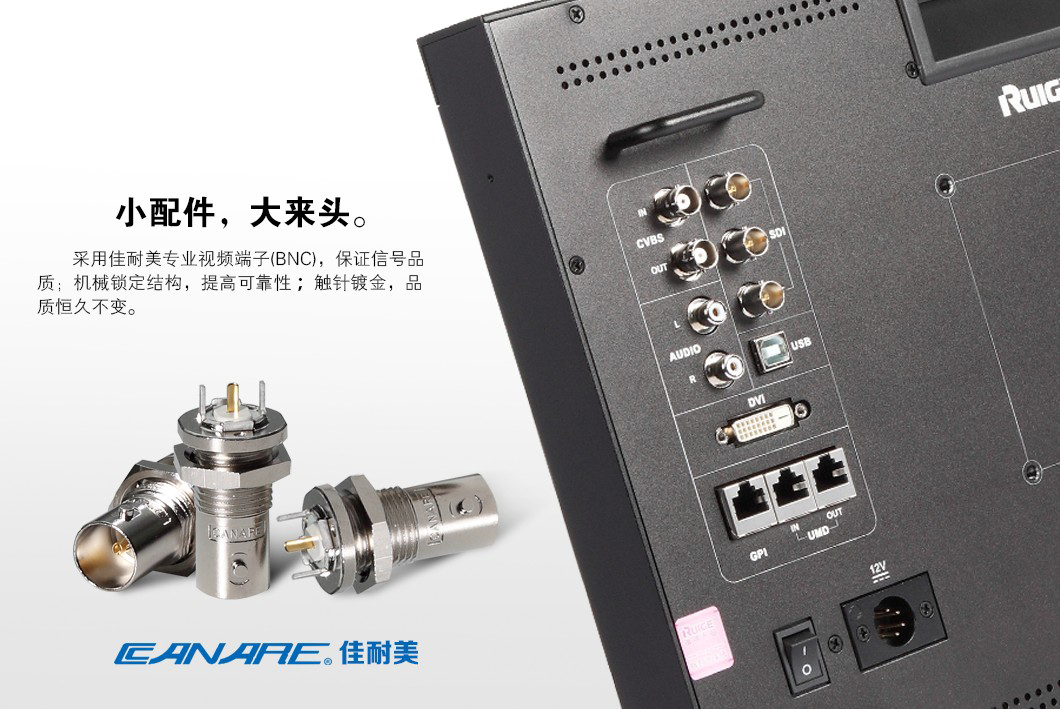

23 HDMI 输入
24 音频输入
25 复合视频输入 / 输出
26 3G/HD/SD-SDI 输入/输出

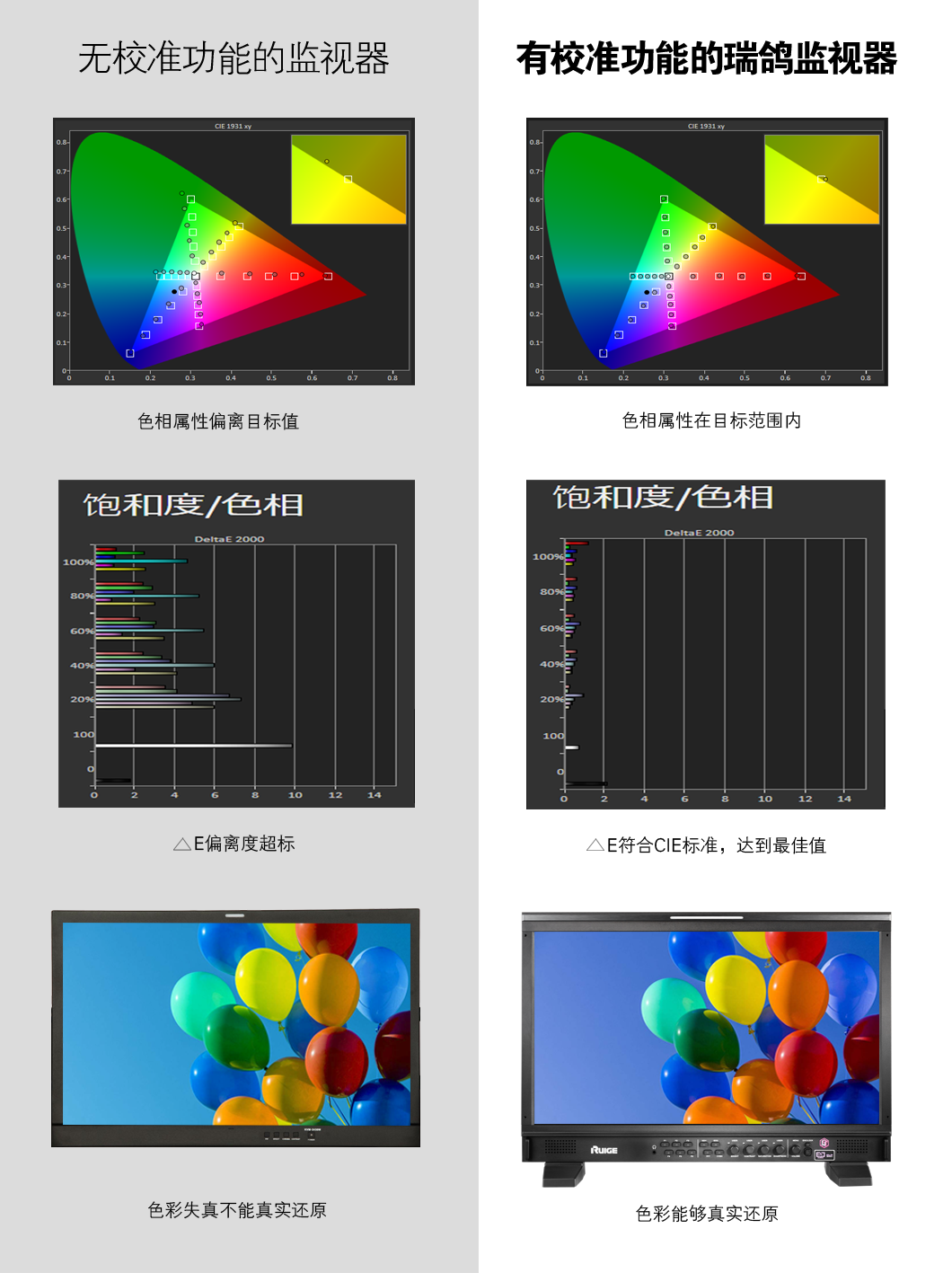

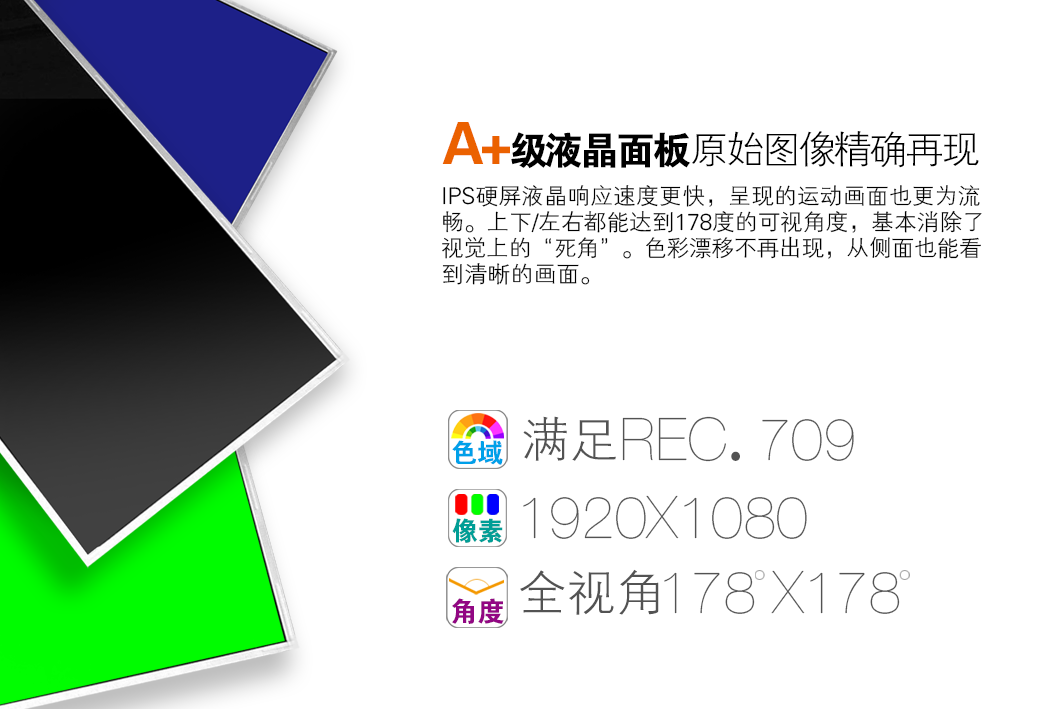

内置3D-LUT
B/P/D系列监视内置3D-LUT色彩管理系统，遵循行业统一的色彩标准，采用专业的检测设备，对监视器进行系统、精确的校准，使监视器的显色指标符合色域规范的容差范围，从而确保了监视器准确的色彩还原，同时最大程度保证了同型号监视器色彩呈现的一致性。
关于IRE亮度波形
理论上讲，IRE（国际无线电工程师协会）是将高清电视信号的亮度级别0～255分成了100等份（10bit为0～1024），并以0～100 IRE作为安全曝光区域来界定。最低亮度不小于0 IRE（美国NTSC复合视频不可低于7.5 IRE）,最高亮度不大于100 IER。低于下限或高于上限，都会对视频质量造成影响。我们在产品中分别设计了IRE和电压（Voltage Luminance Waveform）两种亮度波形图，这两种测量方法的基本功能，都是实时检测视频信号中亮度变化的高低幅度。
RGB波形
RGB是视频记录的传统格式，视频图像每个像素对应一组RGB。在RGB空间，亮度和色度信号是混杂在一起，其中G（绿色）包含了大部分亮度分量。所以在一定程度上，RGB波形也能反映亮度和色度分量的分布，同时也可做为摄像机的自检工具。
用途：
任何一个通道的直方图在左方或右方溢出，都会导致相加的RGB直方图在左方或右方的溢出。后果就比较严重，会导致亮部或暗部细节完全丢失。
RGB波形主要用于看现场景观色彩的布置是否有偏差，或者根据拍摄主题进行相应的布置；也有助于调整白平衡。
RGB波形的本质与亮度波形相同，只是分为红绿蓝三通道来反应单一通道的亮度信息。
矢量波形
矢量图，用于统计整体输入信号的色彩分布情况。矢量波形是对Cb和Cr分量做统计。矢量波形标示出红绿蓝品青黄的固定矢量，中性色（黑、白或灰）位于这六种颜色的中心。从中心点向外的方向，反映色调（也称色相）。离开中心点的距离，反映饱和度，图像中某种颜色的饱和度越高，则离中心点越远。可用于对现场道具或景观的色彩分析 。
色度矢量波形能提供色调和饱和度的参考，特别是饱和度的调节，对于摄影师来说，一个提高饱和度最直接的调节方法是减少白色光的进入量。
音频电平表
SDI音频可以内嵌16路不同通道的数字音频,而通常只要同时显示8路即可以满足基本需求.
SDI(VU & PPM)主要是为了判断嵌入的音平电平值是否超出技术要求。
可根据需求来自定义相应的数值。可垂直显示和水平显示。
时间码
摄像机在记录图像信号的时候，针对每一幅图像记录的唯一的时间编码。该信号为视频中的每个帧都分配一个数字，用以表示小时、分钟、秒钟和帧数。现在所有的数码摄像机都具有时间码功能。
在瑞鸽监视器上支持分别或同时显示TC码的VITC和LTC两种时间码。
TC是英文TIME CODE（时间码）的缩写，目前，国际上通用的时间码有两种：LTC和VITC。
LTC（Longitudinal Time Code，纵向时间码）和CTL码类似，由固定磁头记录在一条专用磁迹上。记录频率为25Hz，精确到1帧，但是，它记录的内容和CTL码不同，LTC码是二进制码，包含了包括时间码在内的许多信息。
VITC（Vertical Interval Time Code，场逆程时间码），由视频磁头在场消隐期间记录在视频磁迹上，它的记录频率为50Hz，精确到1场，即1/2帧。
辅助聚焦
将亮度对比高的轮廓用红线（或者其它颜色的线）表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。
如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。根据拍摄环境和物体的需要，可以选择轮廓线的颜色如：红、蓝、绿、黄和白色。用以区分轮廓线与被摄物体的色差，便于快速、准确的完成聚焦动作。
聚焦越实，则对应的轮廓线越多越密集。在瑞鸽监视器上红边聚焦功能除了颜色可选，还能选择着色宽度，有细，中，粗三个档可选。
超标定位
“超标定位”功能，是“曝光评估”功能的延伸设计。该功能的设计灵感，源自机场安检的X光机。将安全和非安全信号进行色调分离，安全信号予以消隐，非安全信号将被显示在屏幕上。
基于这个原理，代表监视器超标信号的两种颜色，白色和紫色就从混乱的颜色中分离出来。曝光正常的画面，屏幕显示黑色，曝光过度部分显示为白色，而曝光不足则显示为紫色。通过与“曝光分析”界面之间的切换比对，就能够迅速确定超标信号的具体位置，大大提高了工作效率。当然，如果要在画面中反映一个金属或器皿的反光效果，则属于艺术范畴，与技术测量无关。
正常画面
曝光正常
曝光过度
曝光不足
需要强调的是，机场安检会因主观和客观因素出现漏检，而“超标定位”的快速定位功能，检测精度可达100%，不会放过任何一个“非法”信号。
我们不仅关注设计，更关注应用。
伪彩
一个评估曝光的工具。
用途：
它显示不同的亮度（Y）的水平，伪彩是一种图像增强显示方法。一幅图像的亮度从亮到暗，分别用暖色到冷色调显示，暖色到冷色调的变化是红色-->黄色-->绿色-->蓝色，所以亮度越高图像部分显示的红色越红，反之越暗的地方图像显示的蓝色越蓝。因此伪彩显示是一种观察图像亮度分布的直观方法，与亮度波形有类似的功能。
在“伪彩”功能的模式下，同时使用“内欠扫描”和“亮度波形”功能，更容易识别画面的超标信号。
伪彩在配合使用SMPTE彩条时，可以帮助看监视器的亮度和对比度是否符合标准。
斑马纹
斑马纹是提示被摄景物曝光量的，是一种高光指示，在采用手动光圈拍摄时可以根据斑马纹的提示控制光圈。
通常当被摄景物的亮度超过摄像机所能容纳的最高亮度80%（机型不同，这个数值也不同）左右时，开始出现斑马纹，所以，在调整光圈时，应该使被摄物体最亮部分略带斑马纹，而其他部分没有斑马纹，这样可以得到准确曝光。如果斑马纹过多，则曝光过度；而如果图像任何部分都没有斑马纹，则图像会曝光不足。现在有些摄像机斑马纹出现的电平是可调的，通常可在最高亮度的60%到100%之间调整，可以根据自己的习惯选择。
安全框
大部分非线性编辑软件都提供了安全框，为制作人员设计字幕或特技位置提供参照，避免因过扫描的存在而使观众看到的电视画面不完整。安全边框一般呈“回”字形，由与画面边缘距离不同的内外两个方框组成，它不会被记录或输出。外围的方框称为“动作安全区”（Action safe zone），是指超出该区域外的画面运动、转场有可能不会被完整地显示出来；中间小的方框称为“字幕安全区”（Title safe zone），表示该区域的字幕才可以正常地显示在观众的屏幕上。安全边框的大小并不是固定不变的，一般可以通过设置来改变。瑞鸽的安全框可以自定义，从80%-99%。
用途：
防止播放时扫描溢出， 导致不该被切的画面而被切掉。产生显示范围安全问题的原因在于电视接收还原设备在显示视频信号时存在“过扫描”（Overscan）现象。
标记比例
蓝屏（Blue Only）
蓝屏（Blue Only）常用于调整图像的色度饱和度，同时也用来检验监视器色彩校正后的效果。
单色转换（Mono）
Mono（黑白）常用来做对焦，由于人眼对亮度信号比较敏感，所以，寻像器或跟机小监常用到此功能。
画幅比例
根据不同的信号格式选择不同的宽高比,以获得正确的显示效果。
过扫描
所谓“过扫描”，简单地理解是指电视机中的扫描系统，在进行图像扫描再现时，场扫描和行扫描的幅度过大，超过了电视机画框的范围，从而使画面周围被截去一圈的现象。由于不同节目源（甚至电视台节目的每一个频道）画面的大小和中心位置多少有些不同，所以适量的过扫描是必须的。专业监视器的过扫描幅度是经过严格控制的，一般认为普通电视机的过扫描幅度应控制在5％以下。
在制作用于网络发布的视频节目时，由于显示方式及设备和编辑时是一致的，可以不必考虑安全区域的限制，在监视器窗口中看到的画面范围，也将是最终用户所看到的画面范围。
用途：
过扫描功能多用于经电视信号播出的节目制作中。
点对点显示
由于受屏幕尺寸及有效像素的限制，并非所有型号的监视器都能够显示全高清信号。因此瑞鸽监视器具备RPD像素数据还原技术（即：点对点功能），通过对局部画面的逐一放大，可再现1080的原始像素。
用途：
该功能主要应用于分辩率在1080以下的监视器中。用来查看局部细节，避免因屏幕表现不足而丢失图像细节。
动/静态UMD
通过动态源名服务器把信号名称(如CCTV等)加嵌入SDI信号中，就可在监视器解嵌并标出当前信号是哪个频道的节目。
用途：
为多频道转播车或电视台内部为播出区、导演区、技术区、灯光区、音响区的监视器提供源名显示。
H/V DELAY（行场延时）
即越过正常画面, 把行场的消隐区显示在屏幕上。
SDI信号中,在行或场的消隐区通常会加嵌很多有用的信息，如SDI音频、消隐字幕（CC）等等.为了判断这些信息加嵌是否成功,就有必要去查看消隐区的内容。
安全锁 （LOCK UP）
根据拍摄的需要，对监视器的亮度、对比度、饱和度、色温等参数进行调试，确认后并予以保持，以保证整个拍摄过程中画面的灰度和色彩还原信号的一致性。如果面板上的功能键不能锁定，很有可能产生误操作，造成不良的拍摄结果。
当系统调整结束后，只需将LOCK UP键按下3秒钟，设备将自动进入锁定状态。若要解除锁定功能，重复按下3秒钟即可解除。当整机断电后，该功能仍保持锁定状态，而不会自动解除。
