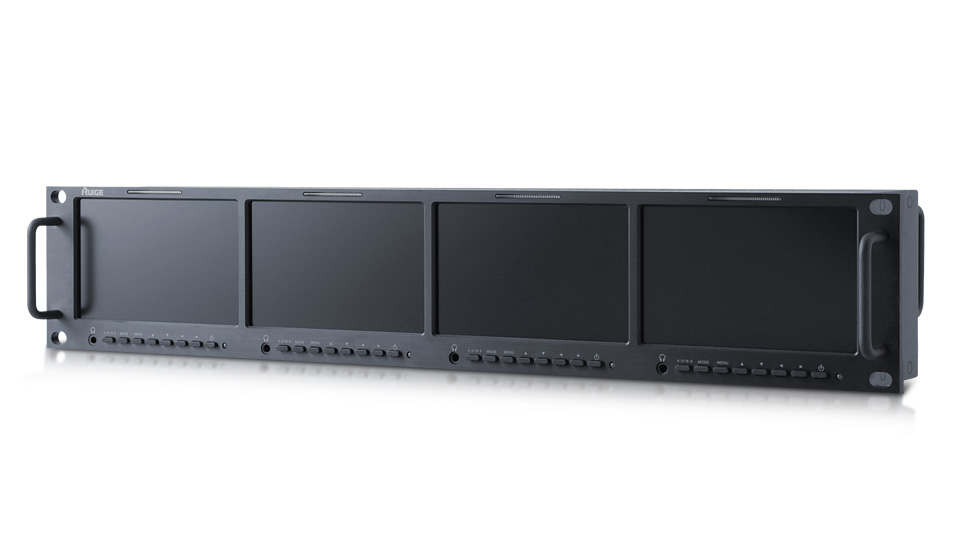

TLS480HD-4

类别:监视器
屏幕尺寸:4.8英寸

功能特点

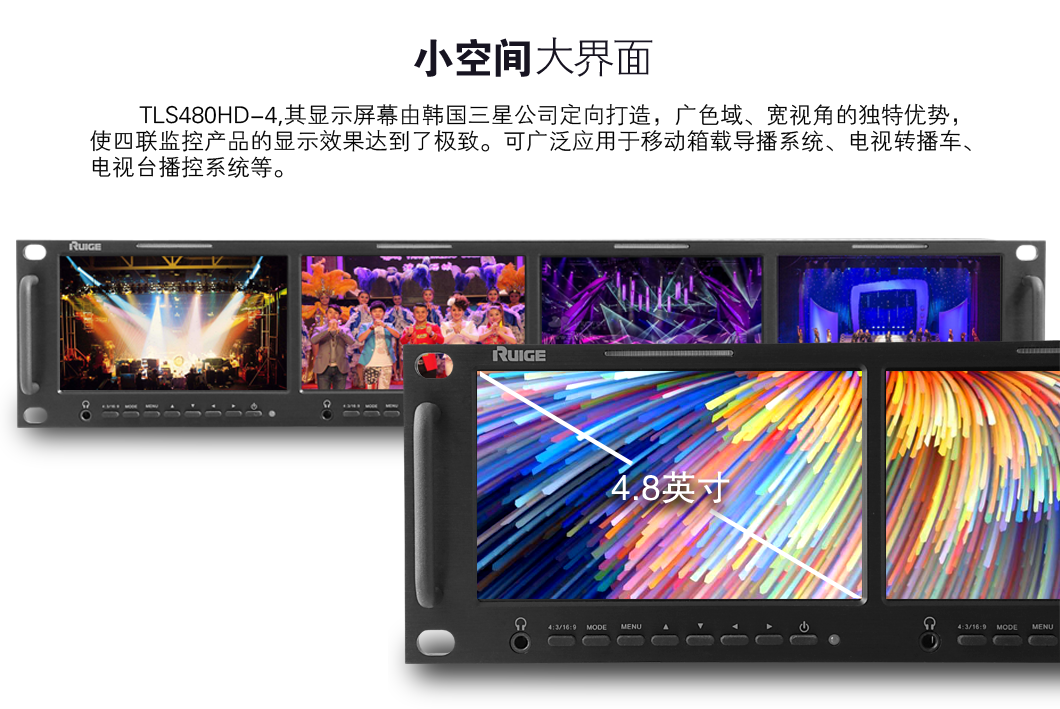

  • TLS480HD-4,其显示屏幕由韩国三星公司定向打造,广色域、宽视角的独特优势,使四联监控产品的显示效果达到了极致。可广泛应用于移动箱载导播系统、电视转播车、电视台播控系统等。

产品咨询 商城购买

产品介绍详细规格功能描述技术支持相关配件





面板特性

尺 寸 4.8英寸
像 素 800(H)×480(V)
点 距 0.130(H)×0.130(V)mm
显示比例 16:9 / 4:3 可转换
亮度 500cd/m²
对比度 800:1
响应时间 10ms
可视角度 左右 160° / 上下 160°

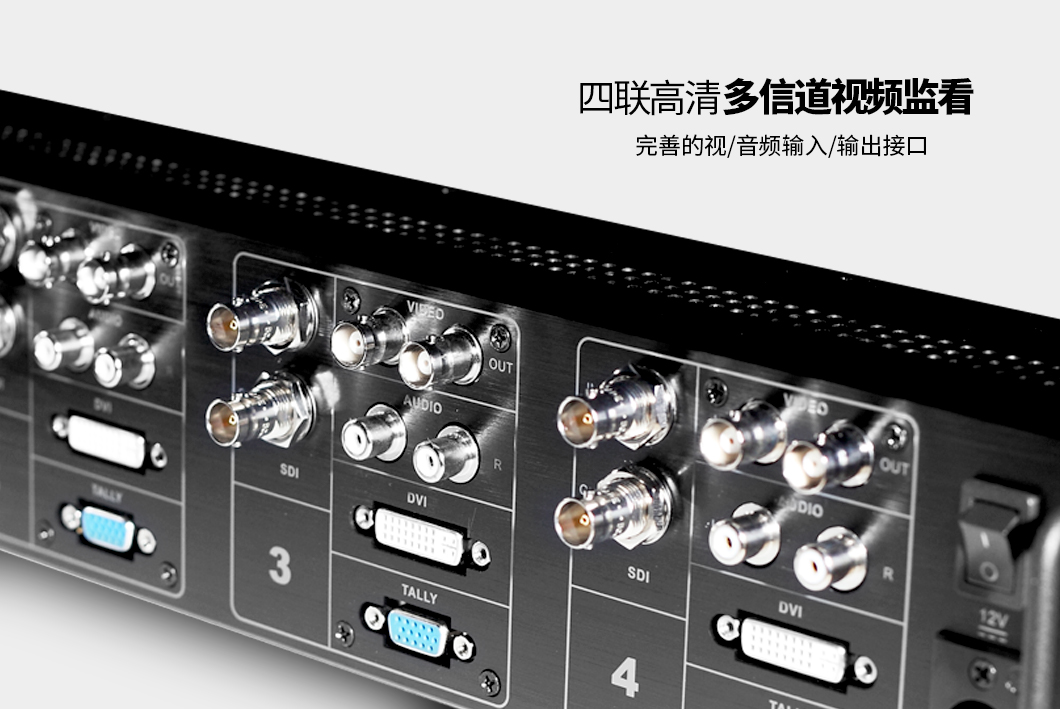

输入接口

复合视频 BNC×1×4
3G-SDI BNC×1×4
DVI DVI-D×1×4

输出接口

复合视频 BNC×1×4
3G-SDI BNC×1×4

音频功能

模拟音频输入 RCA 1路×4(双声道)
音频解嵌 支持
音频电平表 16路(最多可同时显示4路)
耳机监听 支持

视频规格

复合视频 NTSC、PAL
DVI 480p/60、480i/60、576i/50、576p/50、720p/50/60、1080i/50/60、 1080p/24/25/30/50/60、VGA(640*480)、SVGA(800*600)、XGA(1024*768)、WXGA(1280*768/1280*800)、SXGA(1280*1024)、SXGA+(1440*1050)、WSXGA(1680*1050)、UXGA(1600*1200)、WUXGA(1920*1200)、480p/60、480i/60、576i/50、576p/5
3G-SDI 1080p50/60
HD-SDI 1080i/60/59.94/50、 1080p/30/29.97/25/24/24sF/23.98/23.98sF、720p/60/59.94/50
SD-SDI 480/59.94i、576/50i

使用要求

输入电压 DC 12V标准四芯卡侬头
功耗MAX ≤30W
工作温度 0-40℃
储存温度 -20-60℃
储存湿度 0%-90% 无凝结

结构说明

外壳材质 铝镁合金
尺寸(mm) L482×H88.1×D73.5mm(≤2U)
重量 1.75kg
安装方式 19英寸标准机柜
VESA接口

外观尺寸图






1 TALLY(提示灯)
2 面板保护杆/安装提手
3 电源指示灯
4 电源开关

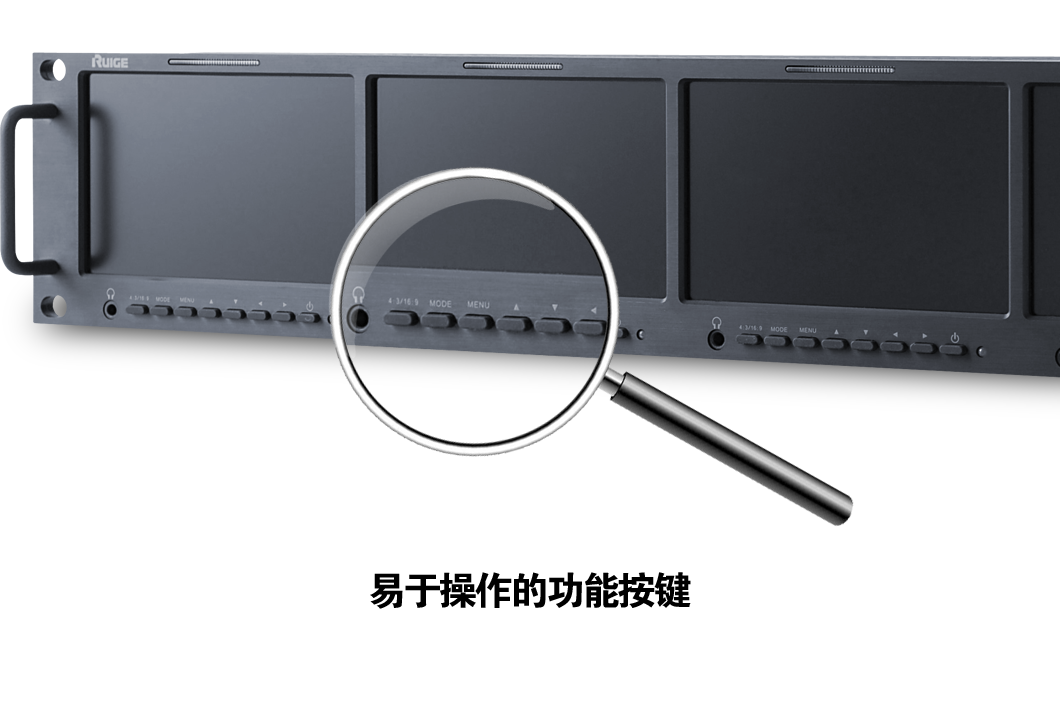

5 模拟量增大/音量增大键
6 模拟量减小/音量减小键
7 模拟量切换/向下调整键
8 模拟量切换/向上调整键
9 菜单键
10 输入信号切换键
11 4∶3/16∶9 切换键
12 耳机插孔





13 BNC保护杆
14 HD / SD-SDI 输入
15 HD / SD-SDI 输出
16 复合视频输入/ 输出
17 音频 输入(双声道)

18 电源总开关
19 DC 12V输入
20 TALLY信号输入
21 DVI-I 信号输入
