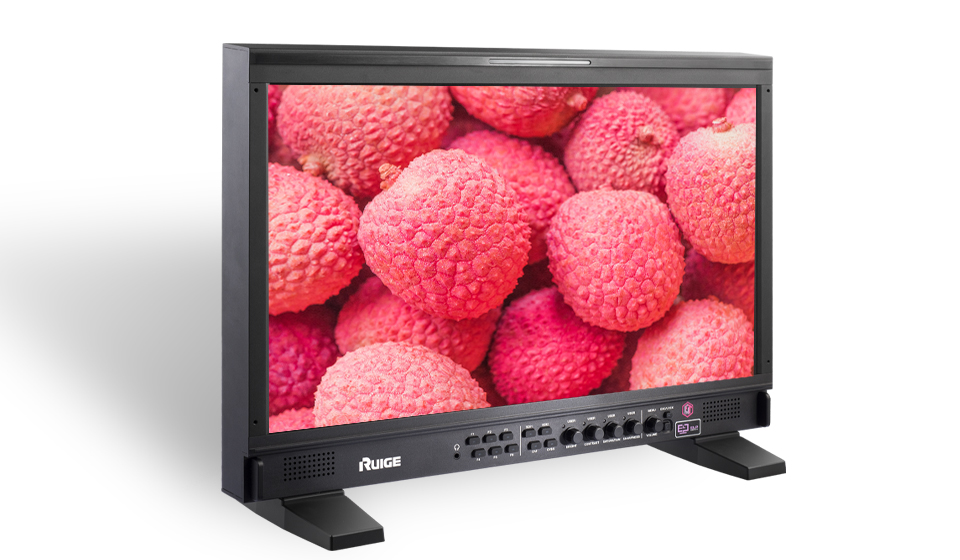

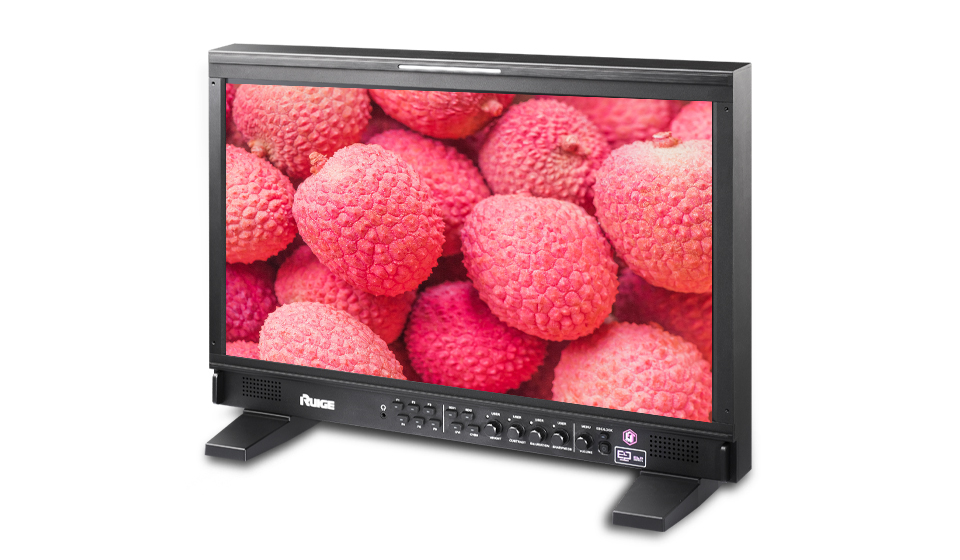

TL-S2400HD

类别:监视器
屏幕尺寸:23.8英寸

功能特点

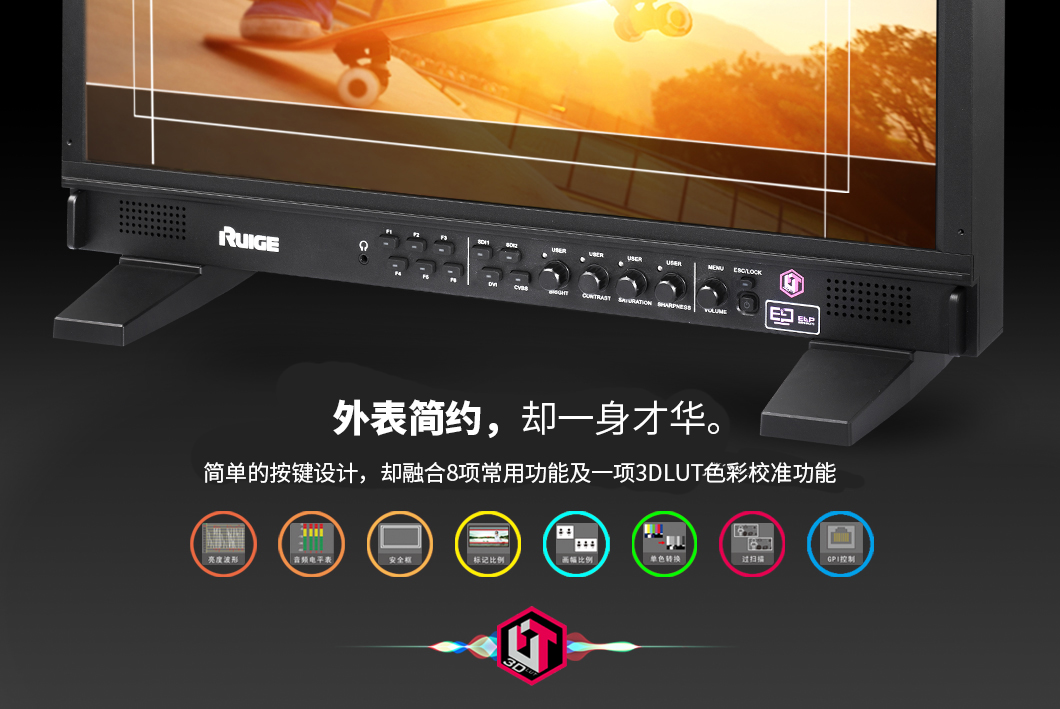

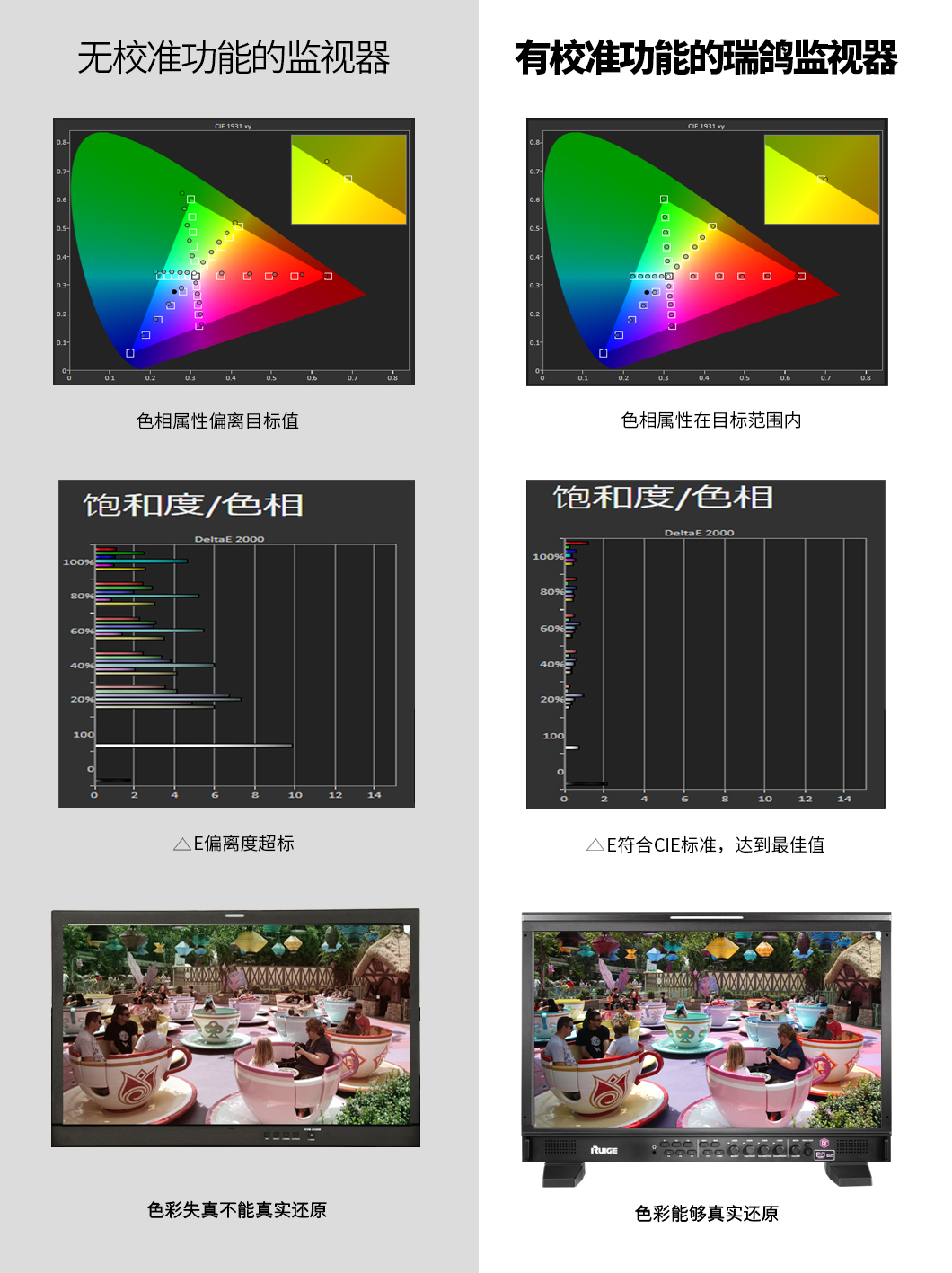

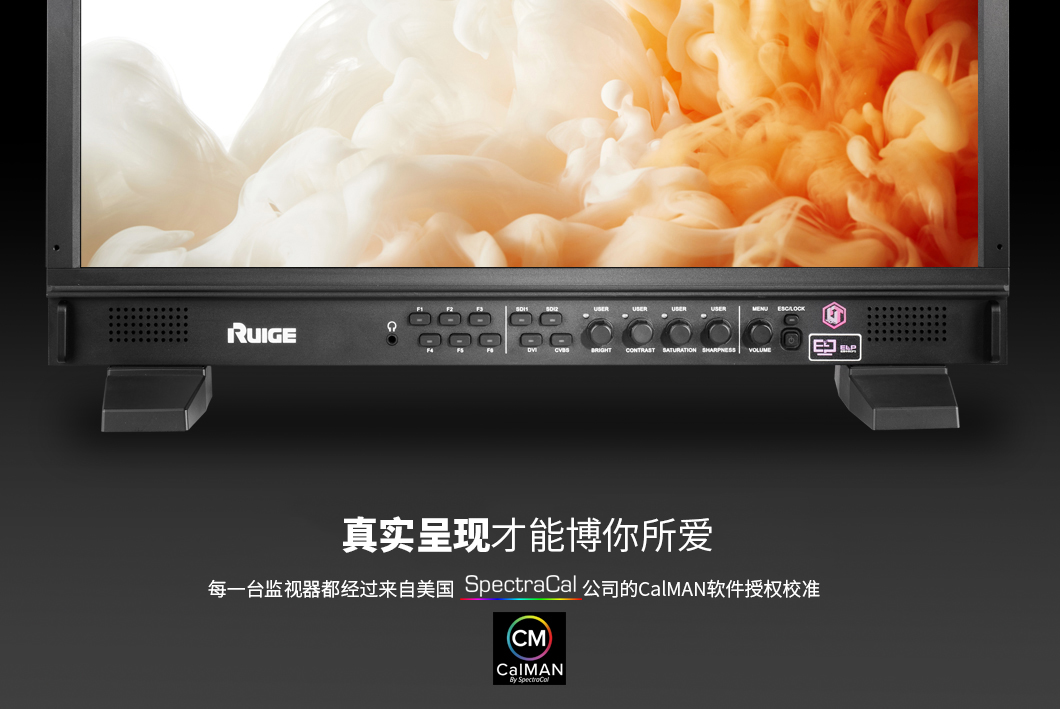

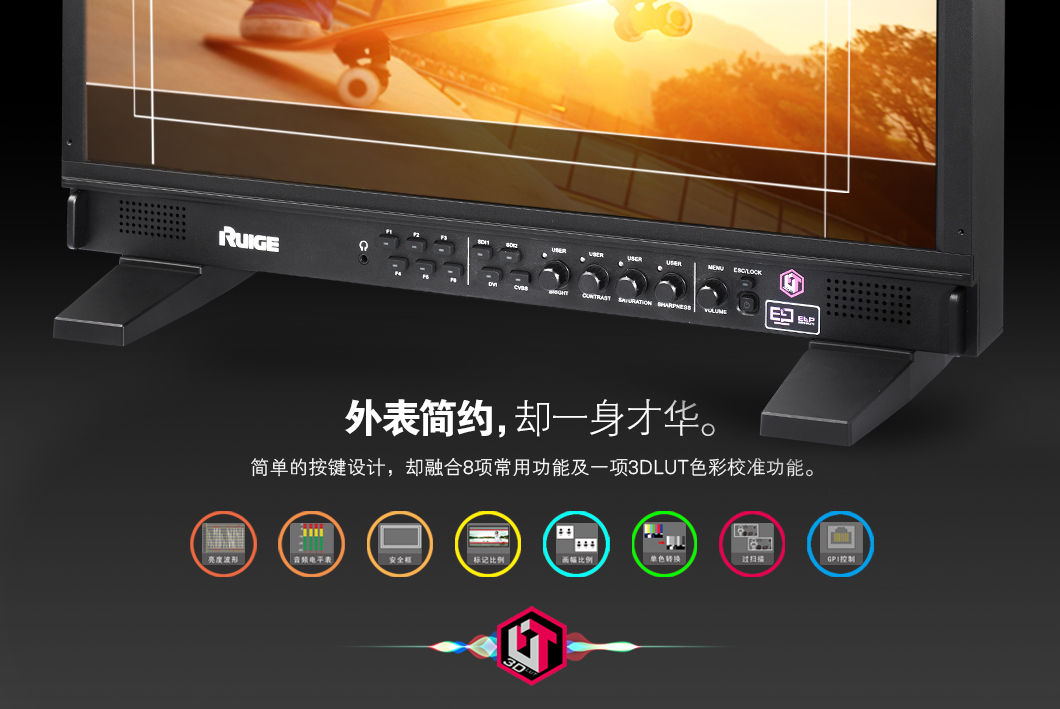

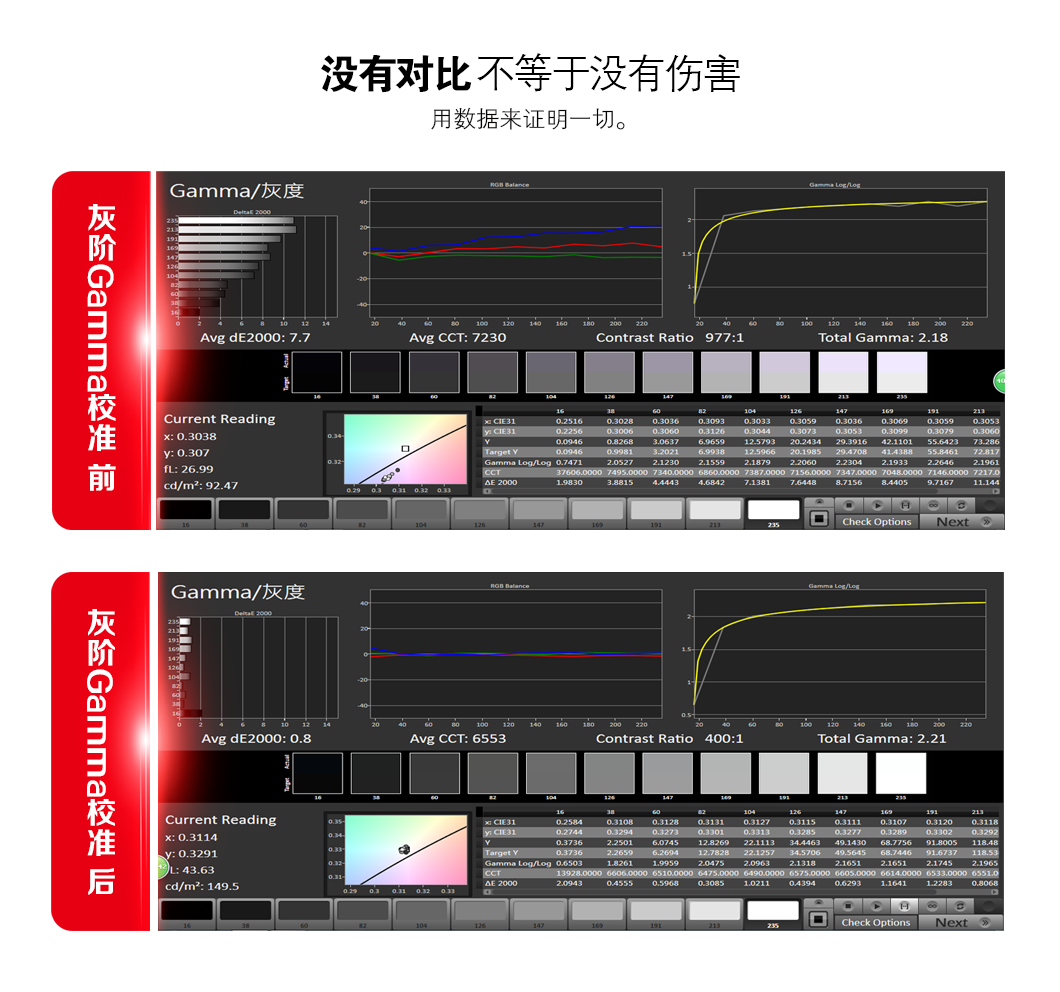

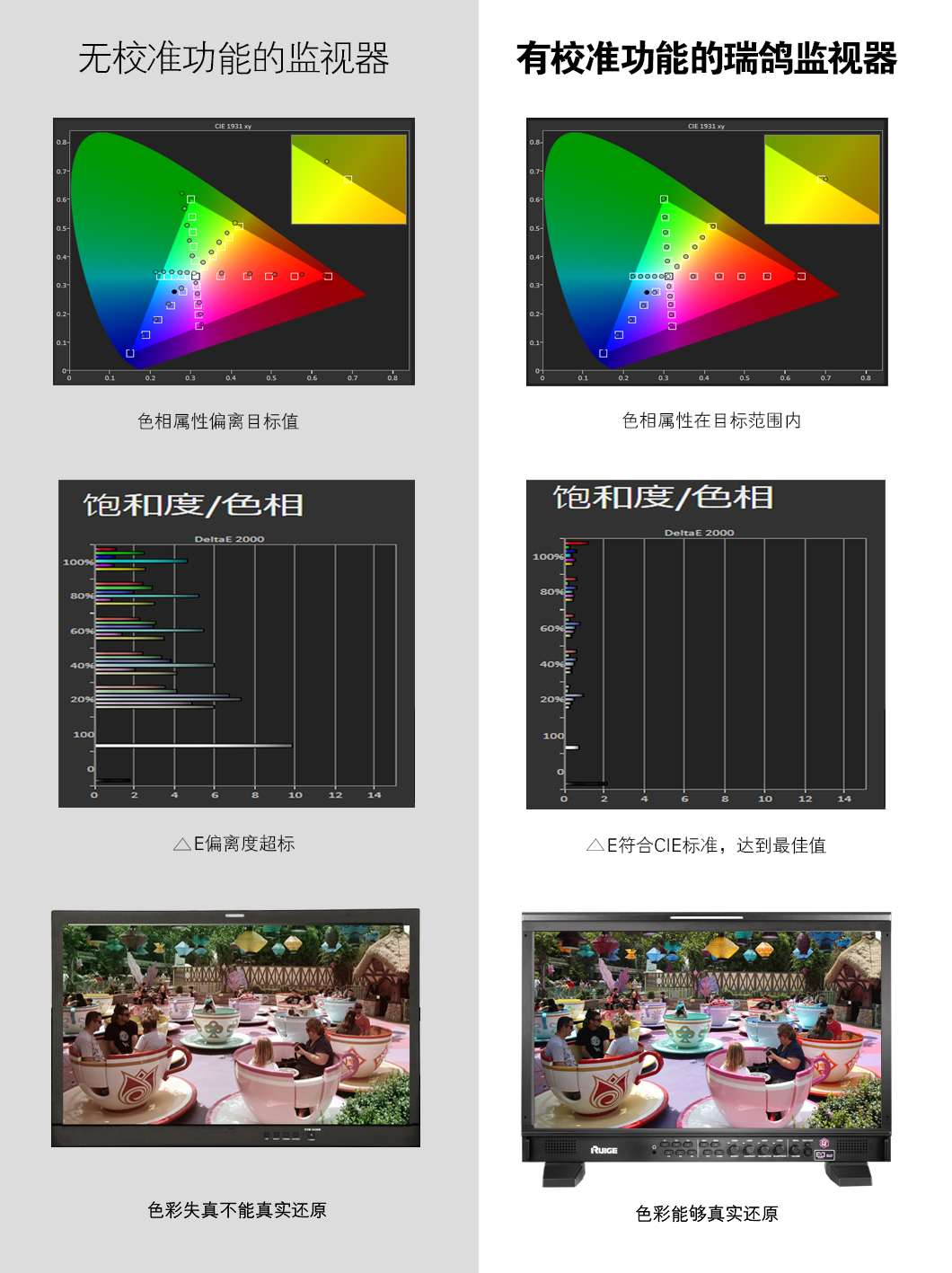

  • 采取8+1功能模式,精准定位于前期拍摄和后期编辑。八项专业功能,专业、实用,可满足前、后期制作的基本需求。一项特别加载,搭载了3D LUT自动校正功能,确保色彩还原符合REC.709国际规范。

产品咨询 商城购买

产品介绍详细规格功能描述技术支持相关配件

面板特性

尺 寸 23.8英寸
像 素 1920×RGB×1080
点 距 0.2745(H)×0.2745(V)mm
显示比例 16:9 / 4:3 可转换
背光 白色LED
亮度 250cd/㎡
对比度 1000:1
色深 8Bits(16.7M色)
图像处理 10Bits
响应时间 6ms
可视角度 左右178° / 上下178°

输入接口

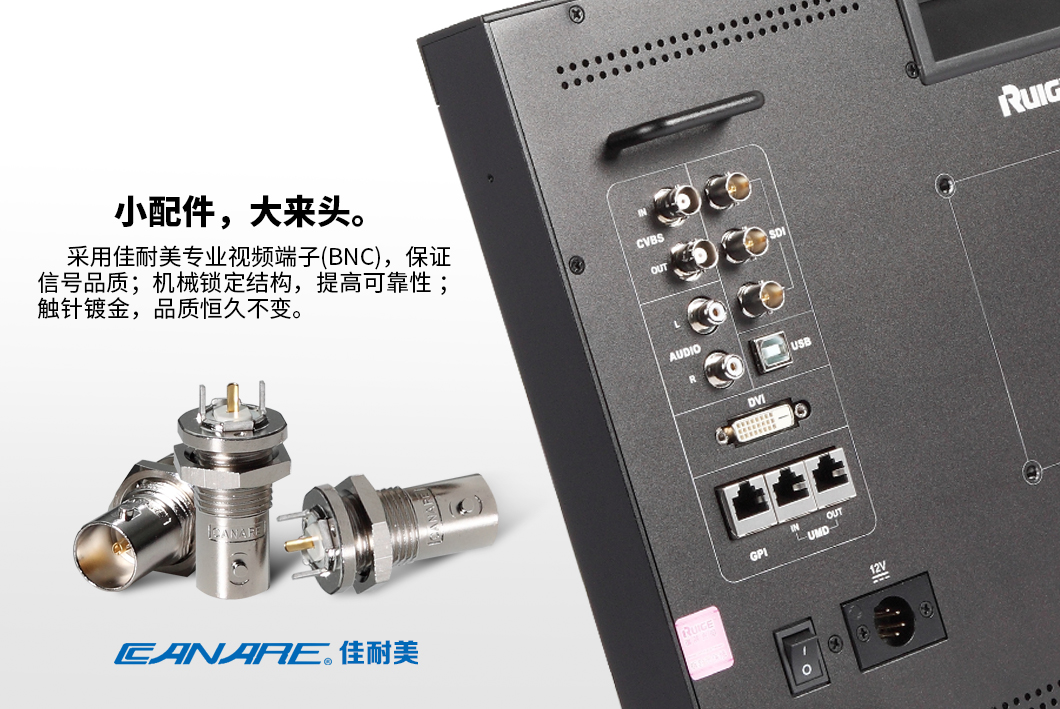

复合视频 BNC x 1
3G-SDI BNC×2
HDMI(可选) Type A x 1(1.3)

输出接口

复合视频 BNC×1
3G-SDI BNC×1

音频功能

模拟音频输入 RCA×1路(双声道)
音频解嵌 支持
音频电平表 16路(最多可同时显示8路)
内置扬声器 2路×8欧/2W
耳机监听 支持

视频规格

复合视频 NTSC、PAL
DVI-D 480p/60、480i/60、576i/50、576p/50、720p(50/60)、1080i(/50/60)、1080p(24/25/30/50/60)
3G-SDI 1080p50/60
HD-SDI 1080i/60/59.94/50、 1080p/30/29.97/25/24/24sF/23.98/23.98sF、720p/60/59.94/50
SD-SDI 480/59.94i、576/50i

使用要求

输入电压 DC 12V标准四芯卡侬头
功耗MAX ≤45W
工作温度 0-40℃
储存温度 -20-60℃
储存湿度 0%-90% 无凝结

结构说明

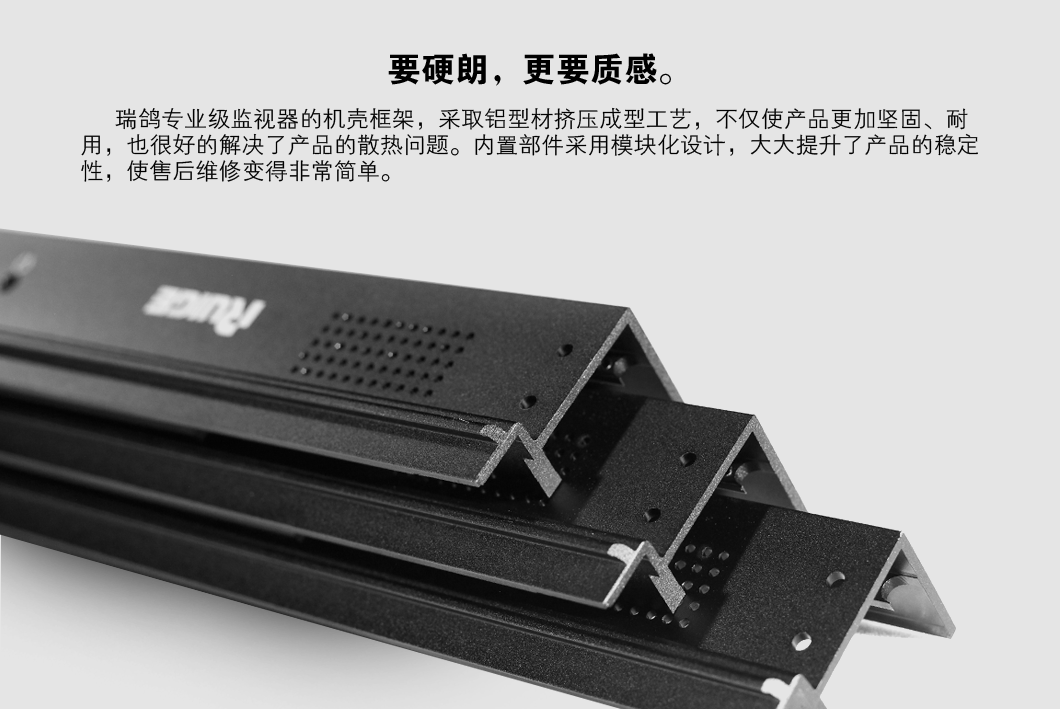

外壳材质 镁铝合金
尺寸(mm) L558.5×H374.1×D43mm(仅主机)
重量 约6.6kg

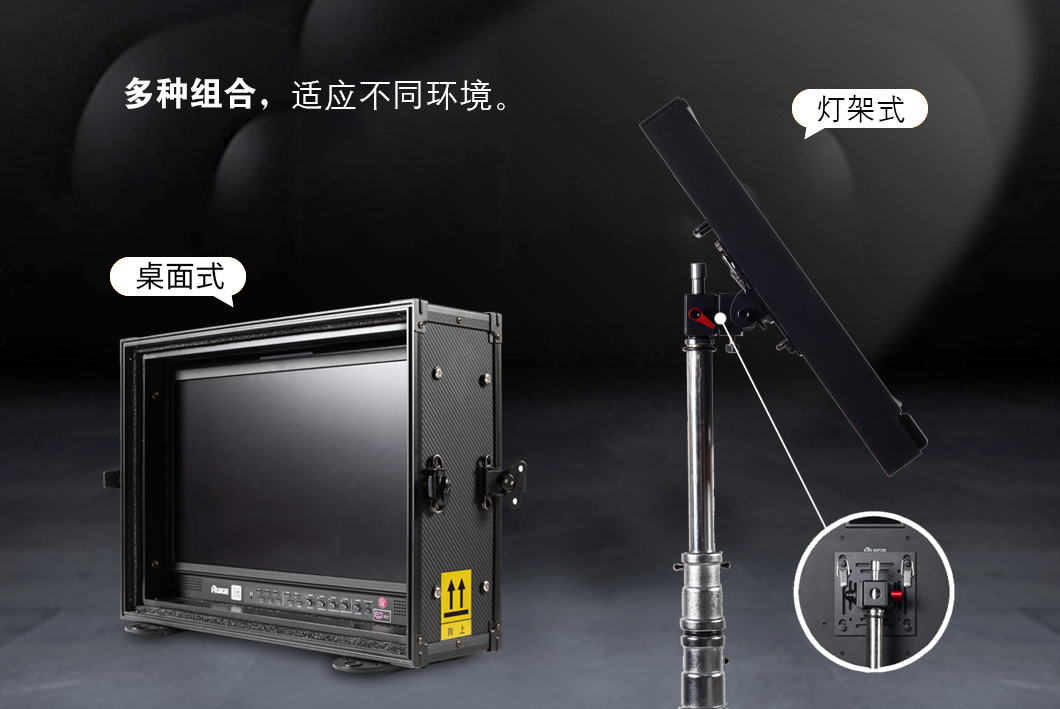

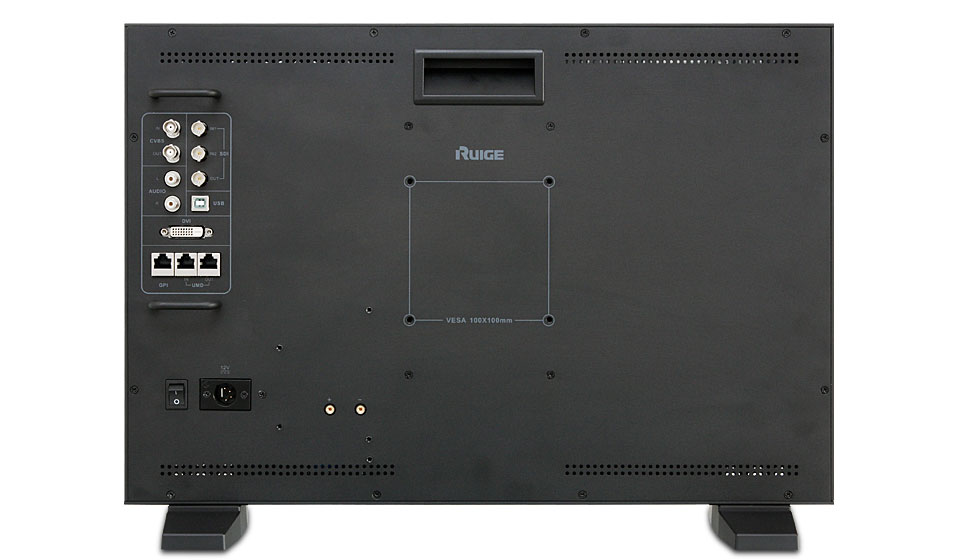

安装方式 桌面或VESA
VESA接口  100×100mm

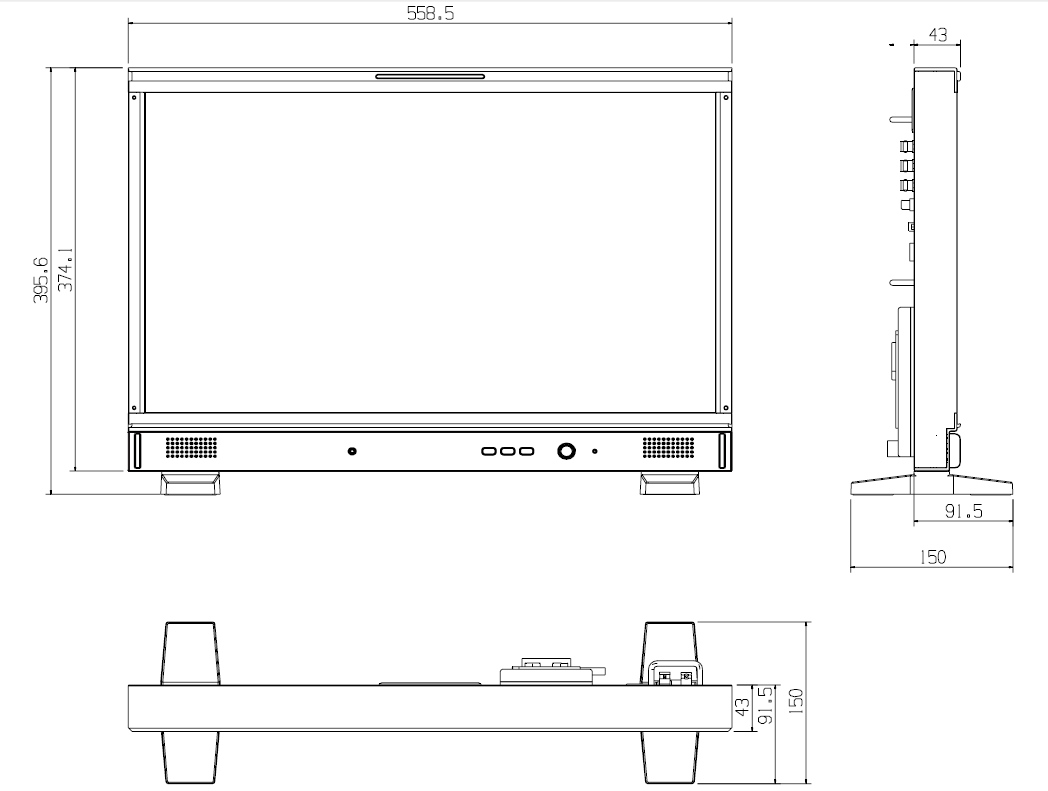

外观尺寸图

全部

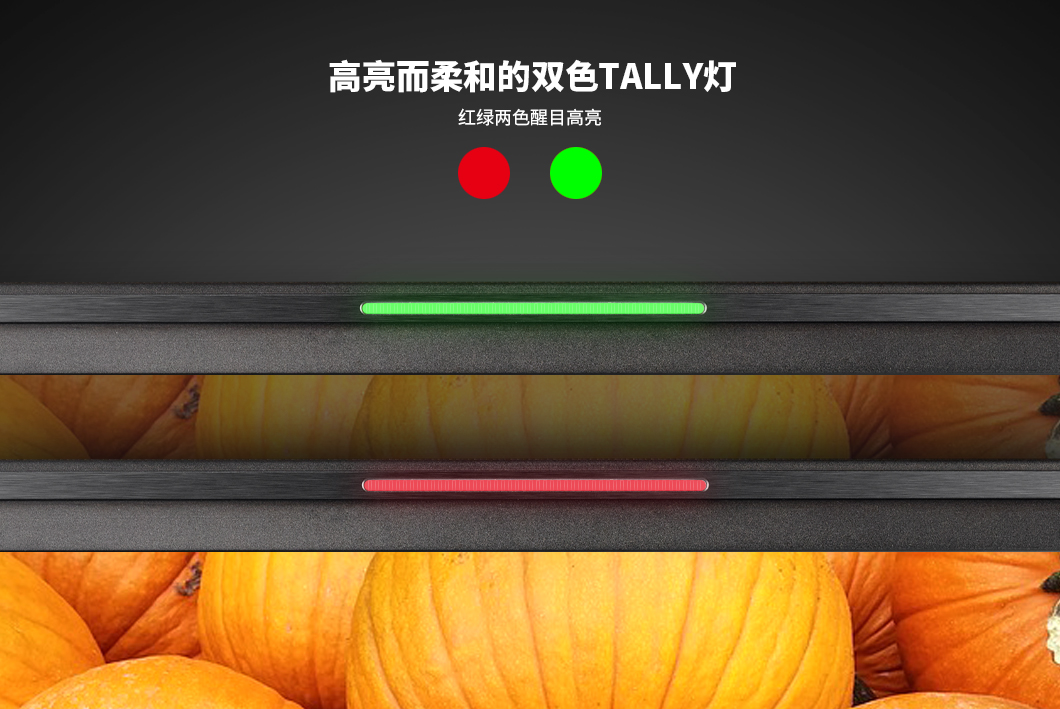

1 TALLY提示灯
2 防护板
3 扬声器
4 底座支架
5 电源指示灯
6 多功能调整按钮
7 菜单键
8 信号输入选择键
9 画幅调整键
10 耳机插孔



























  11 提手
  12 VESA固定孔
  13 软件调试/升级接口
  14 电池扣板固定孔
  15 DC 12V 电源输入
  16 电源开关
  17 GPI控制接口
  18 HDMI输入
  19 音频输入
  20 复合视频输入输出
  21 3G/HD/SD-SDI输入/输出
