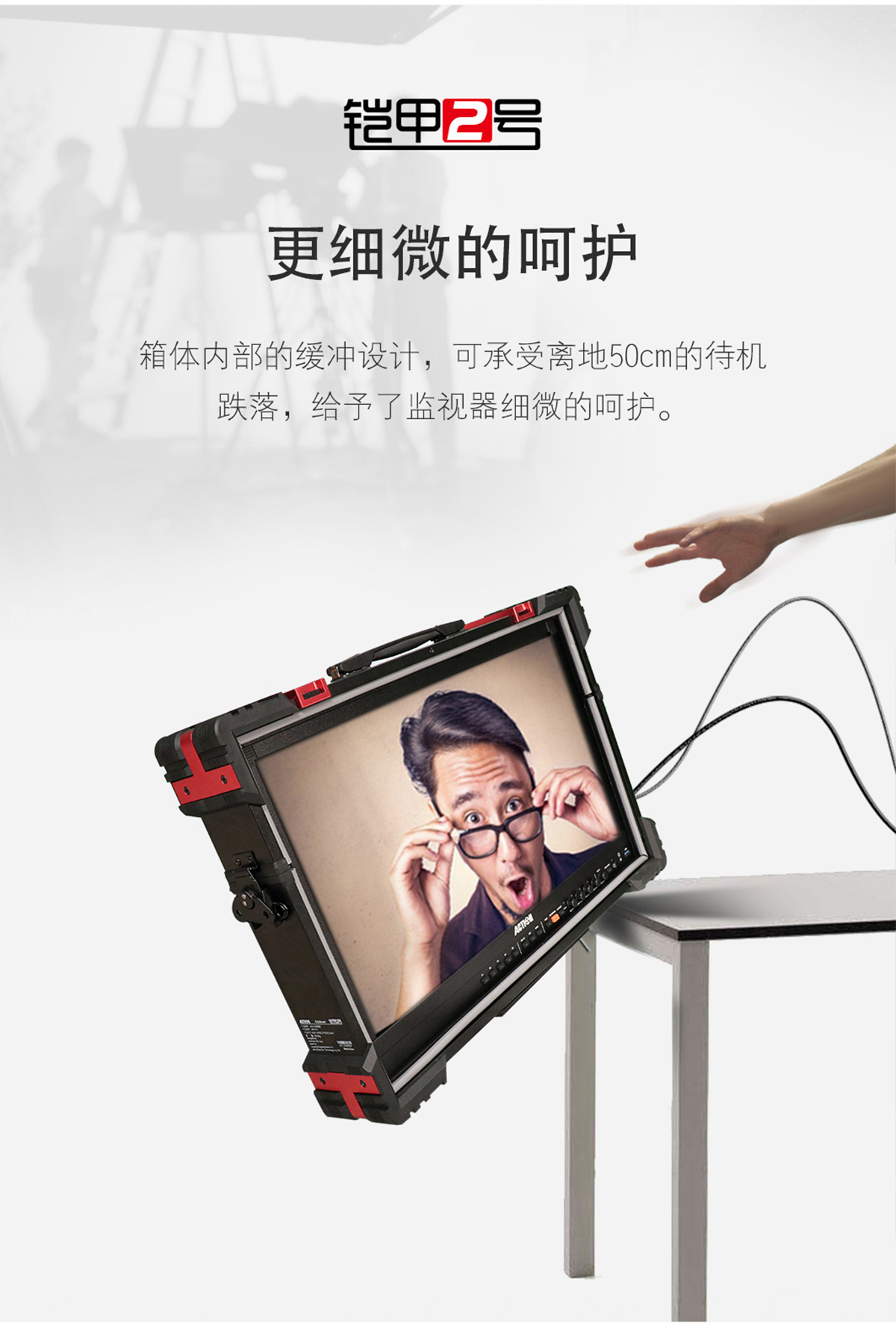

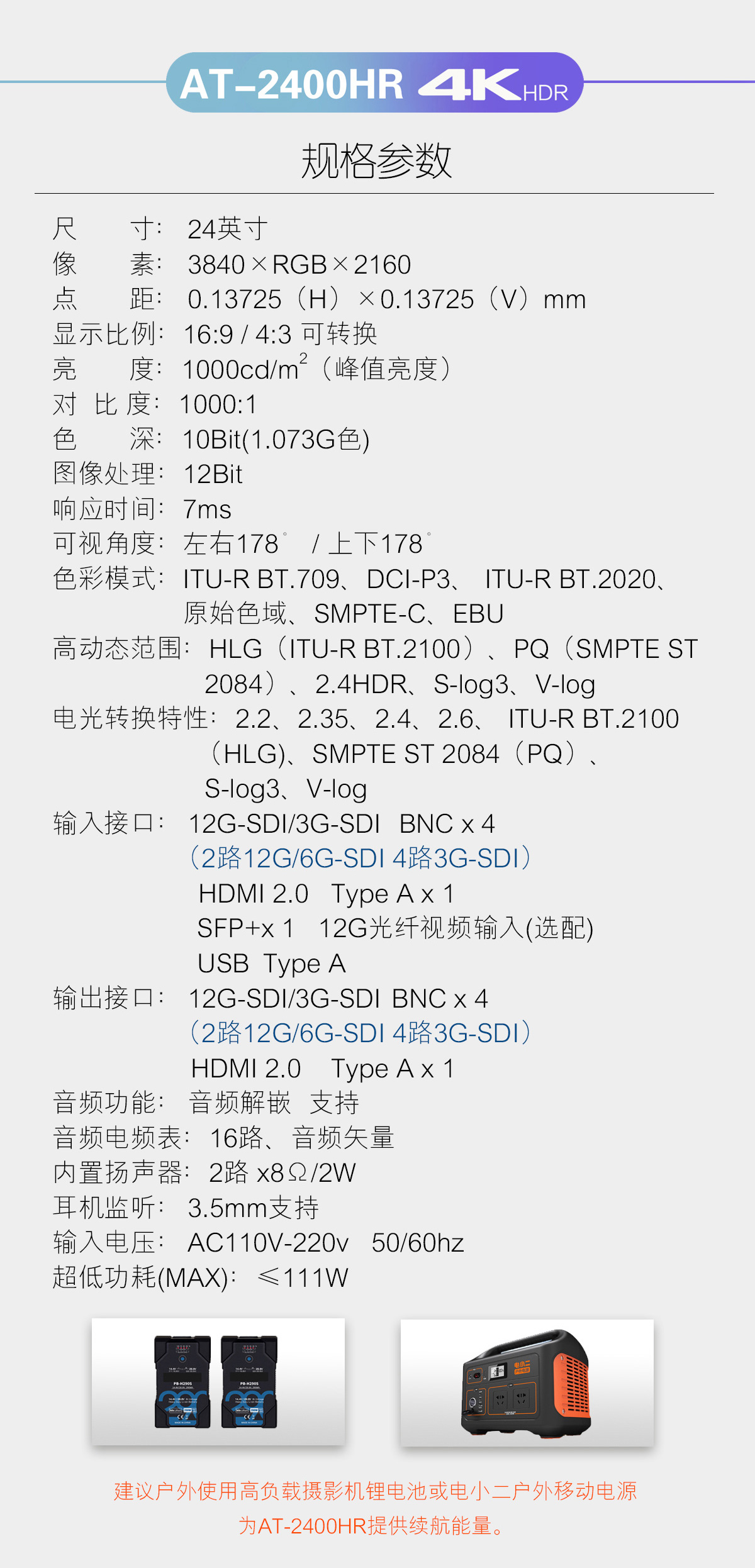

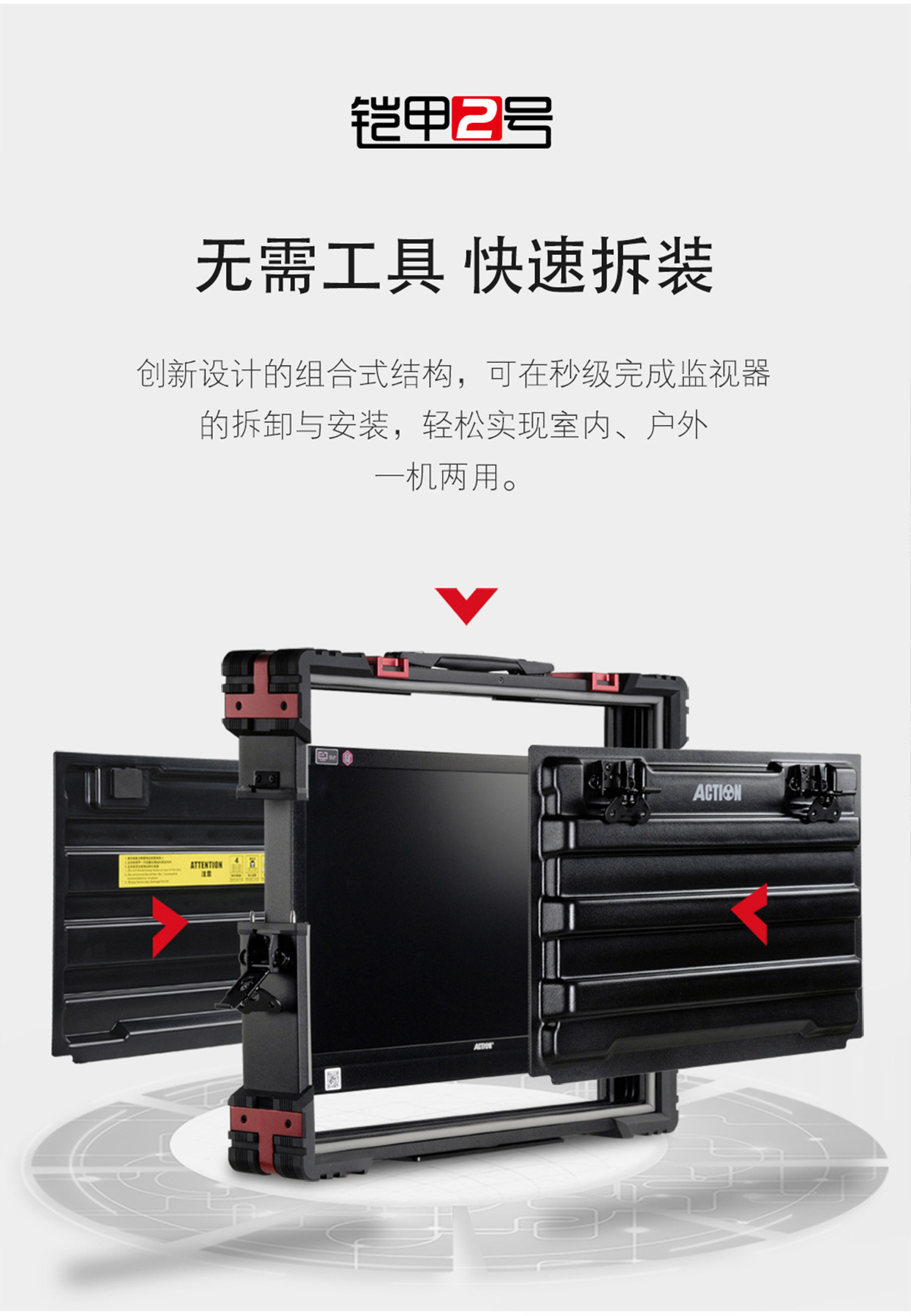

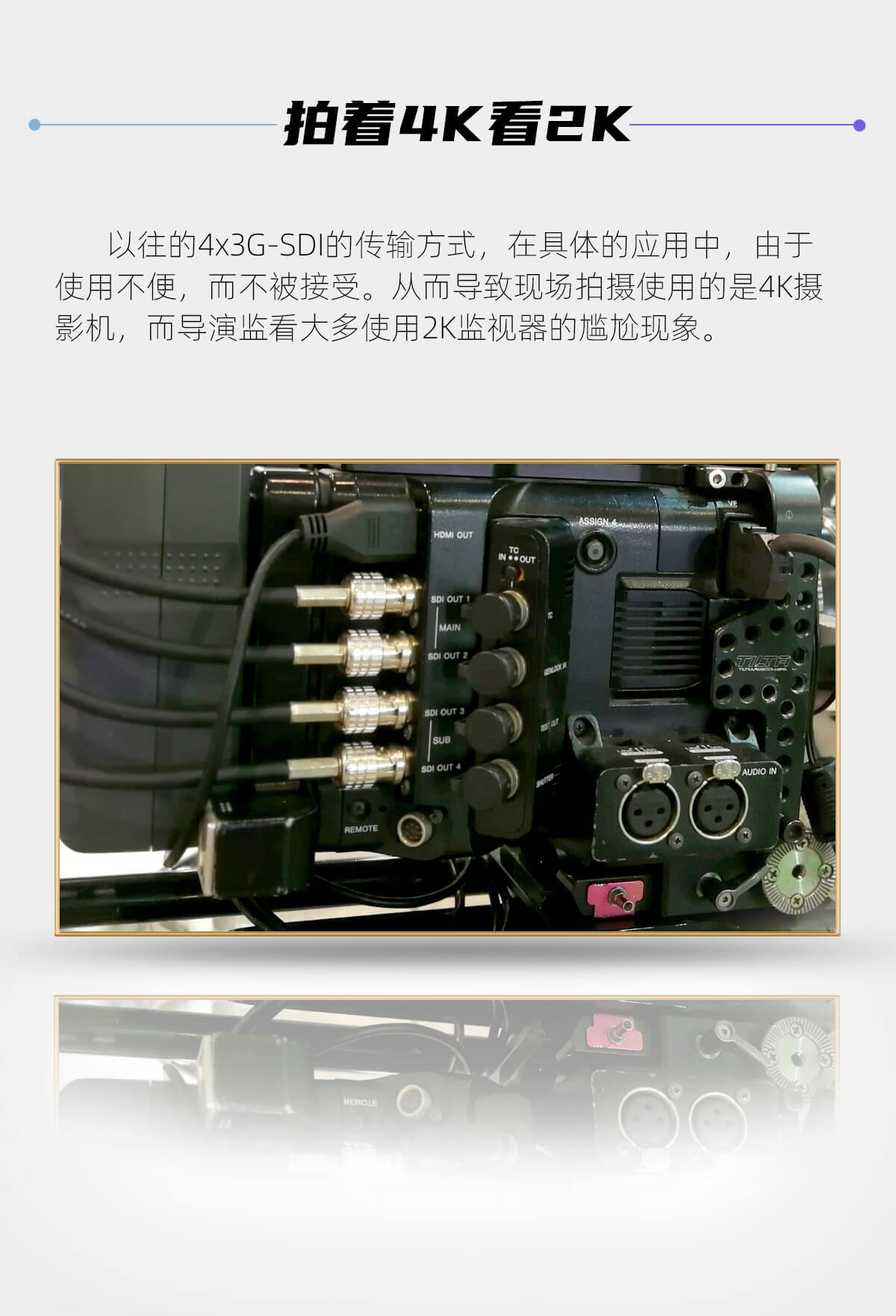

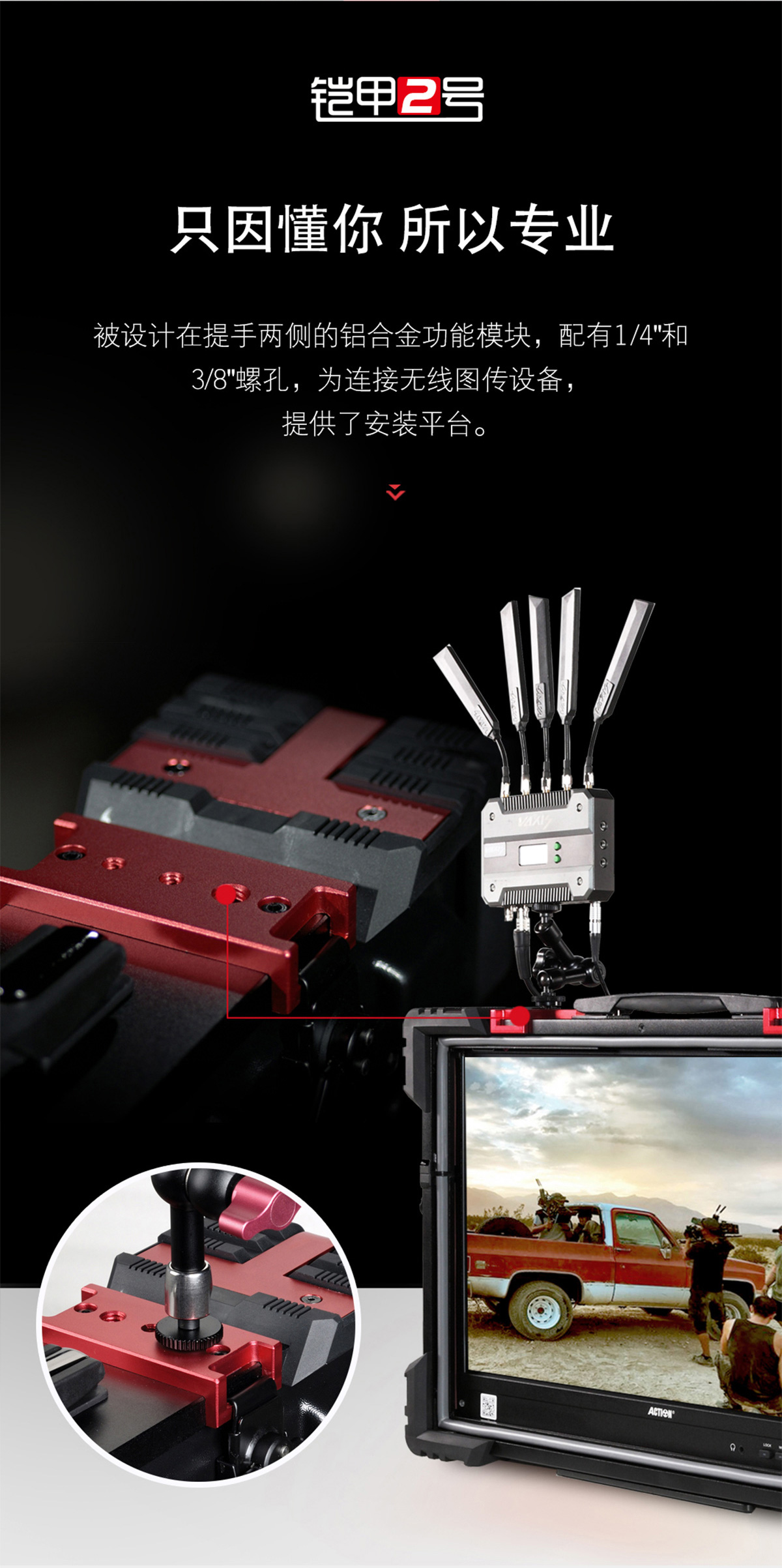

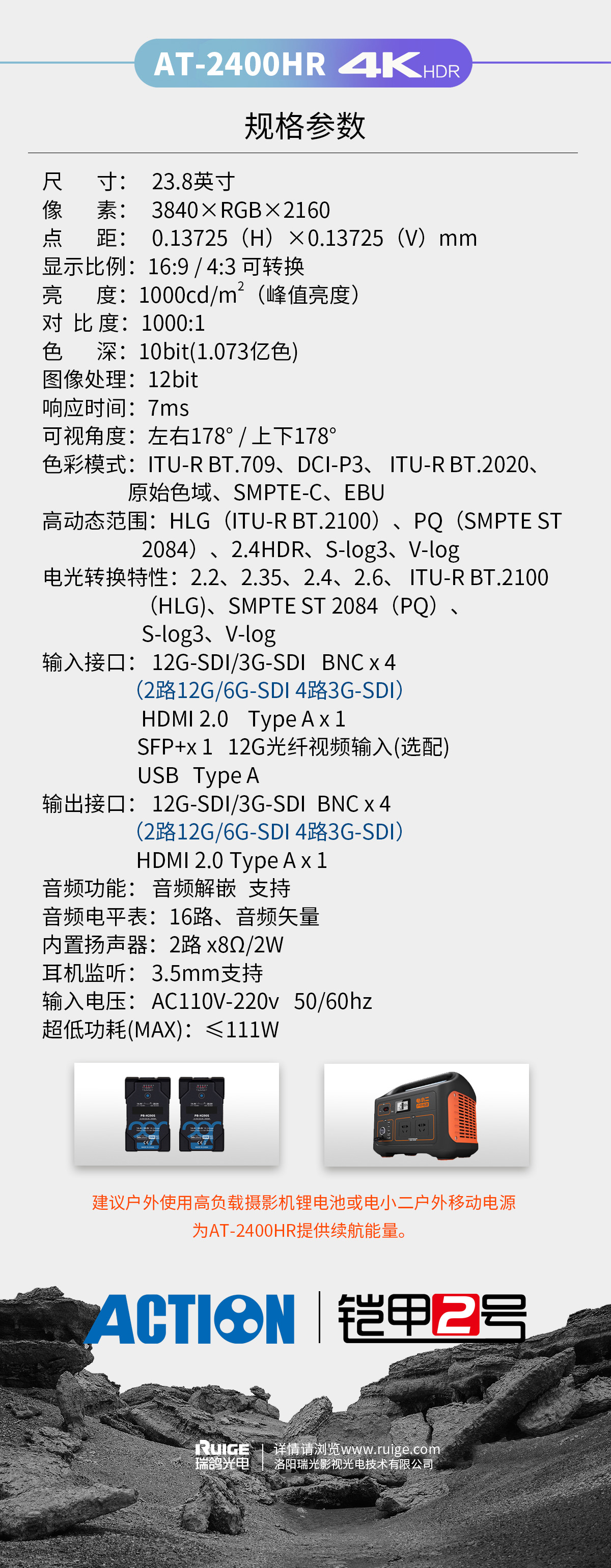

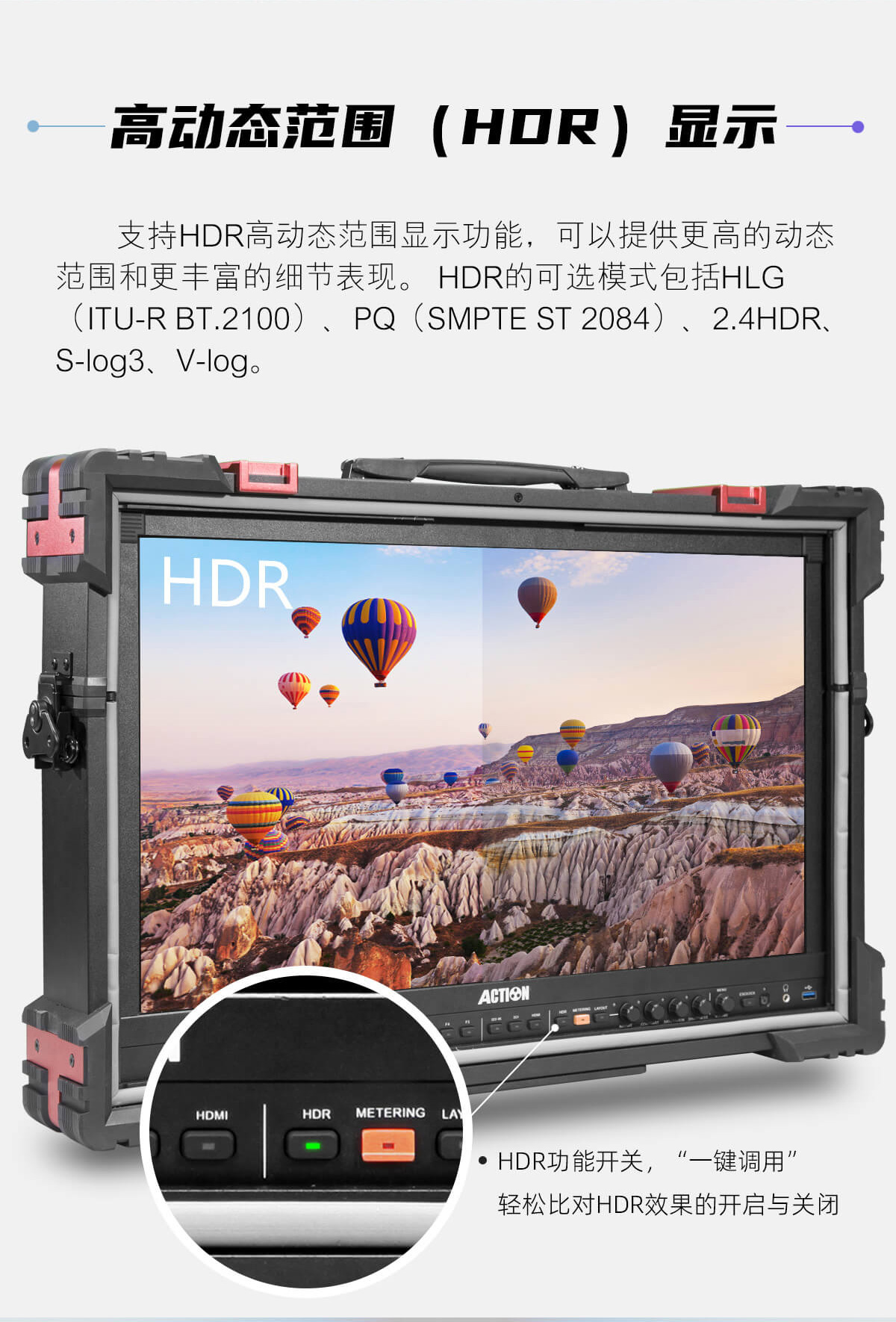

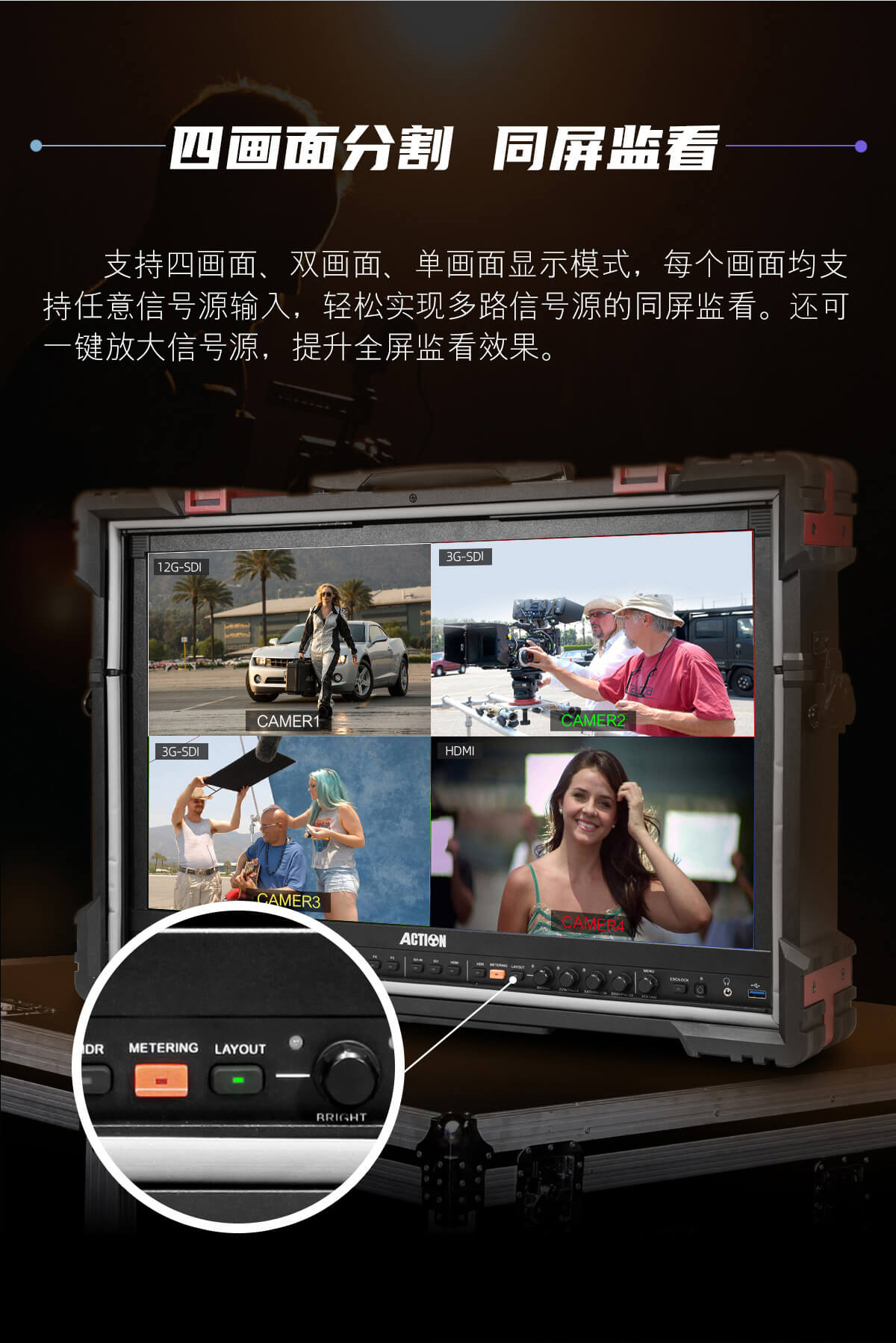

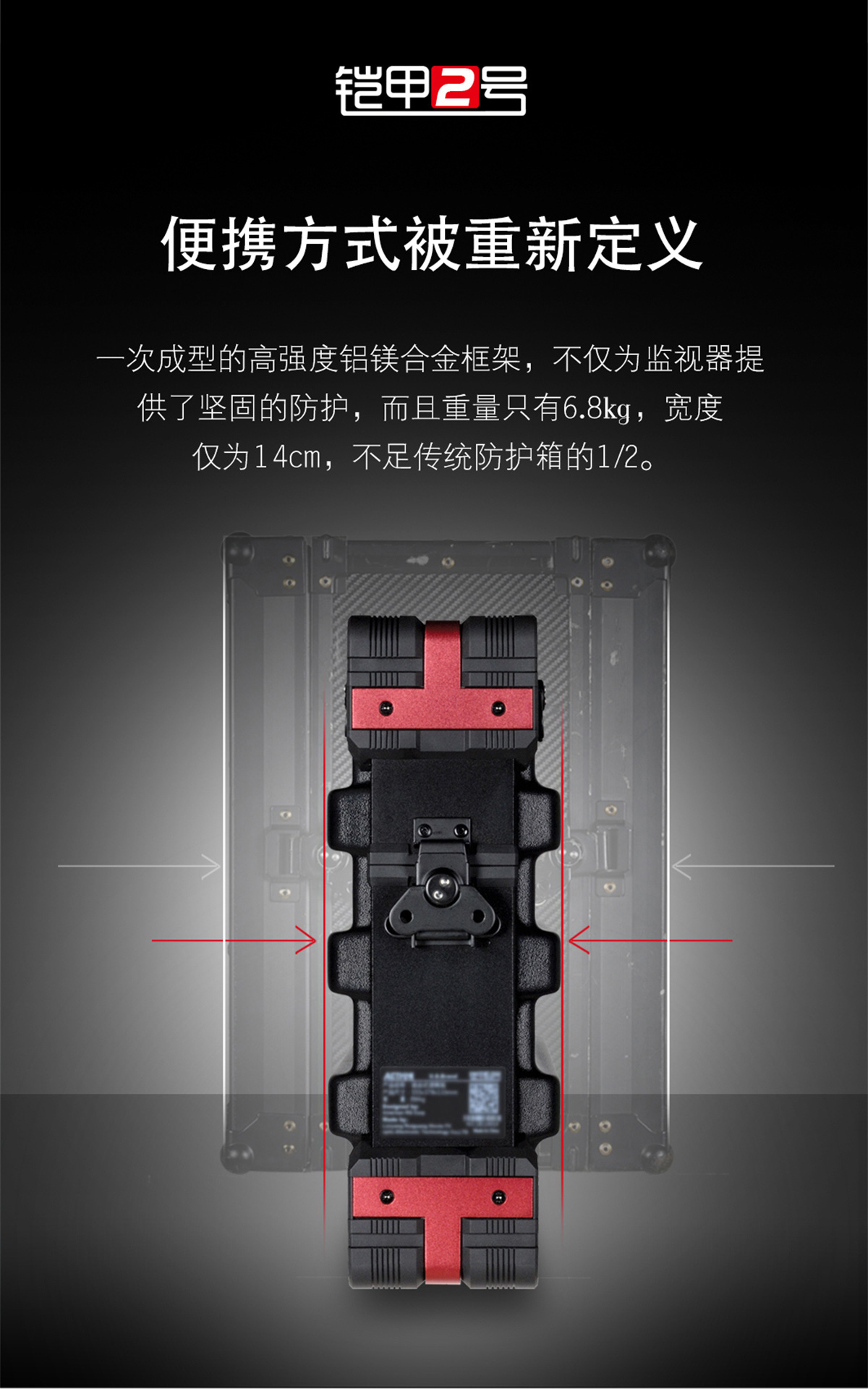

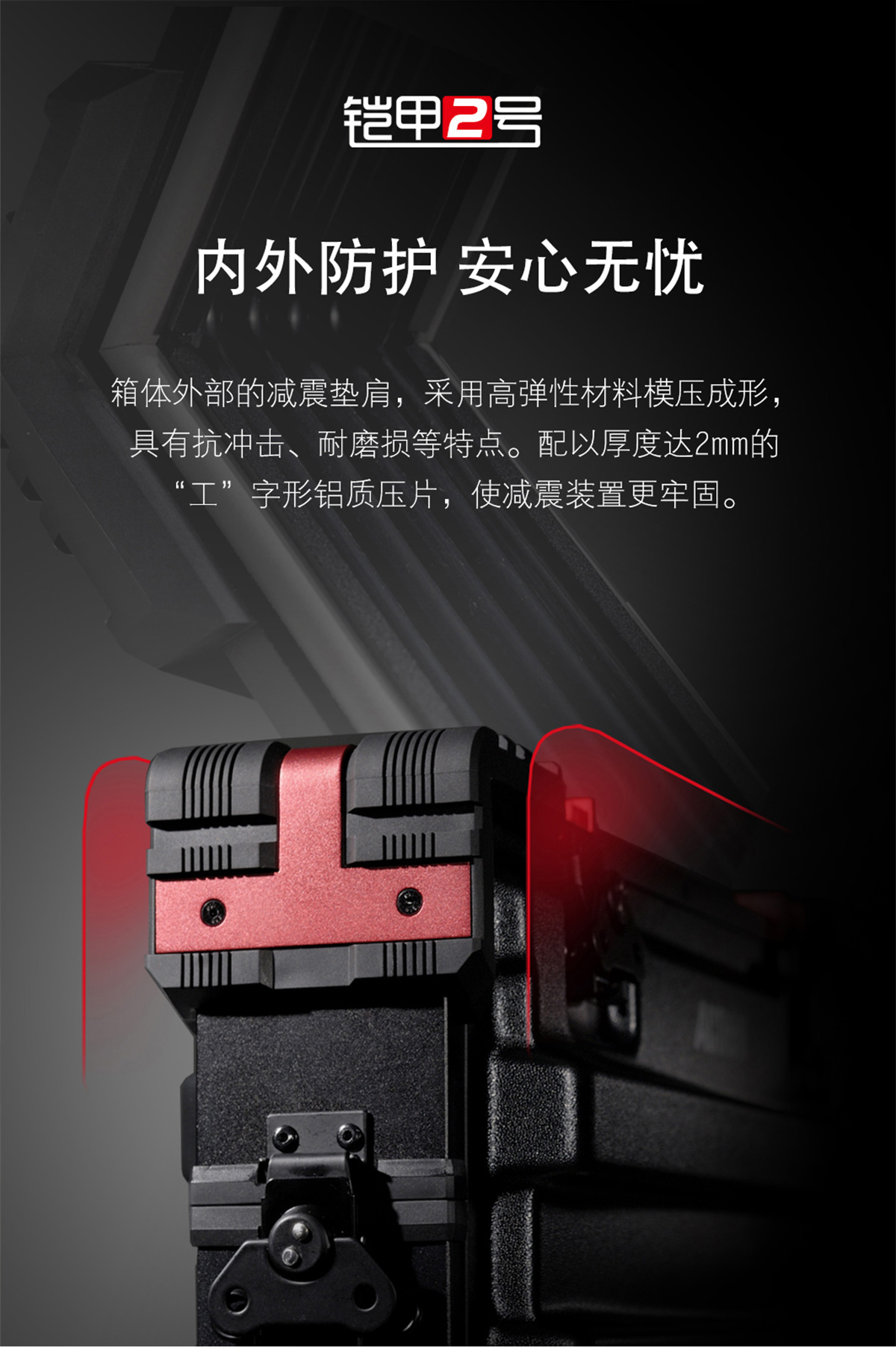

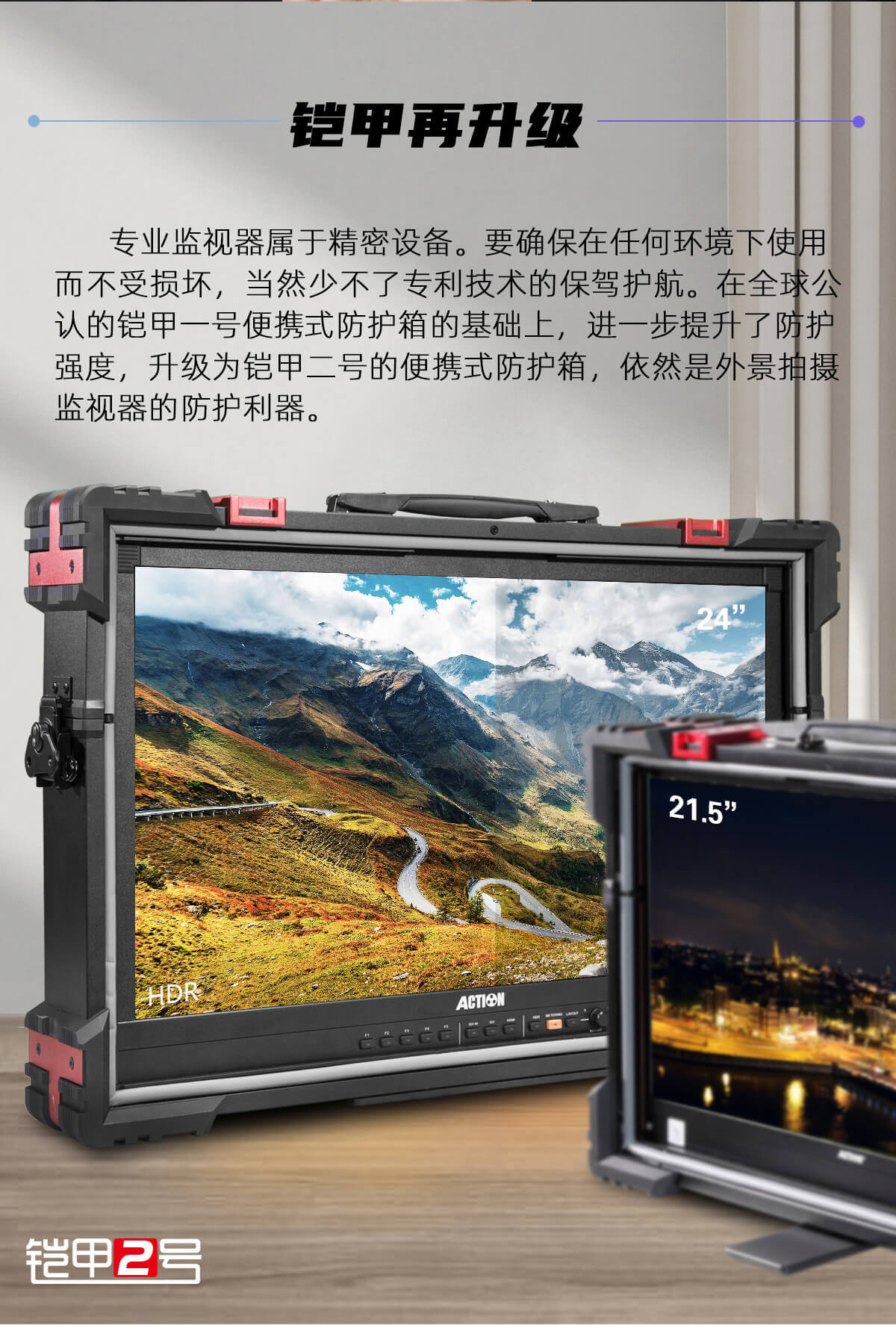

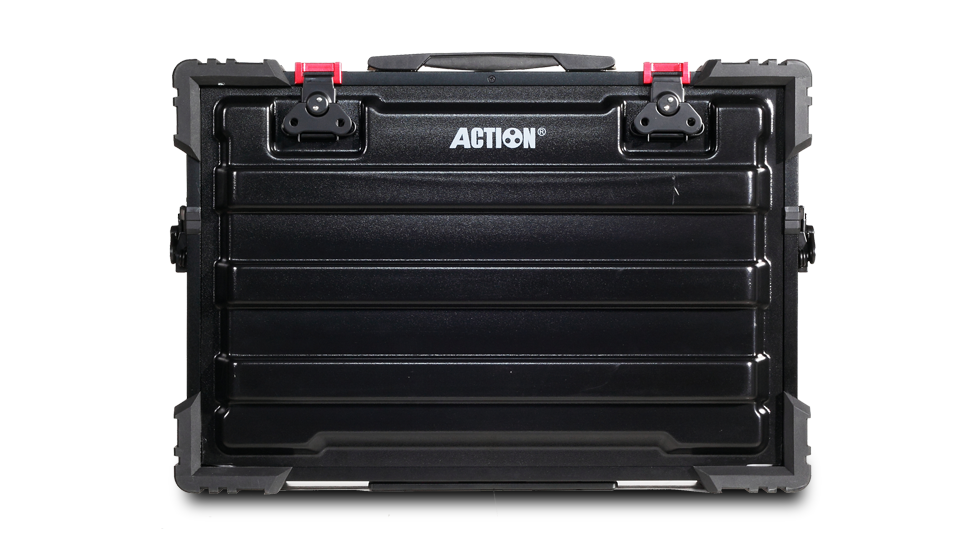

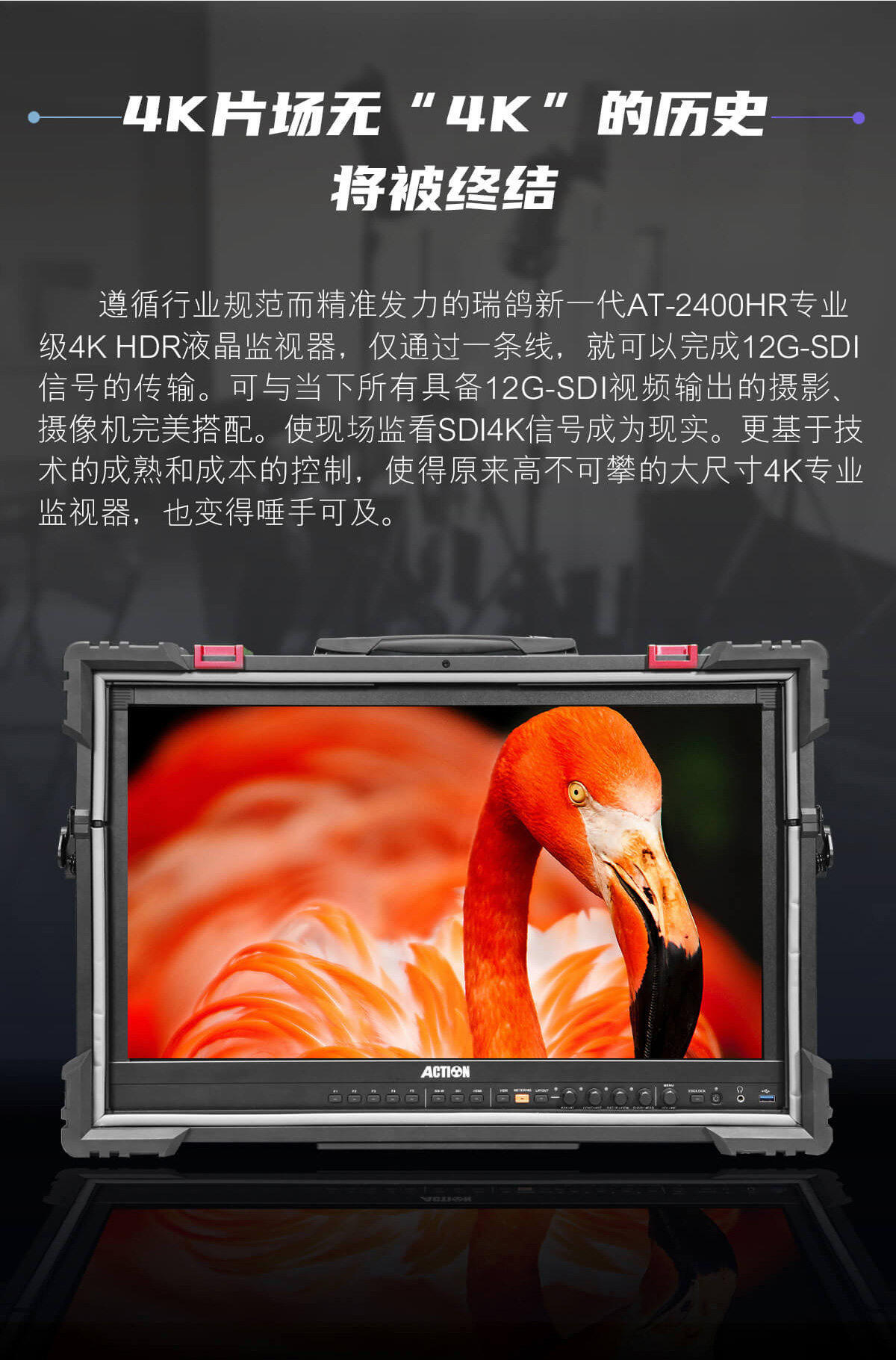

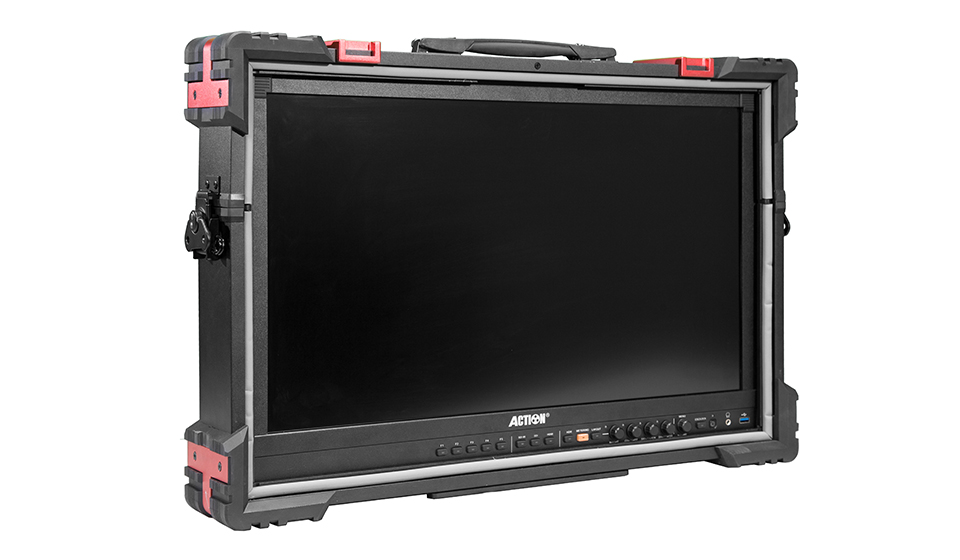

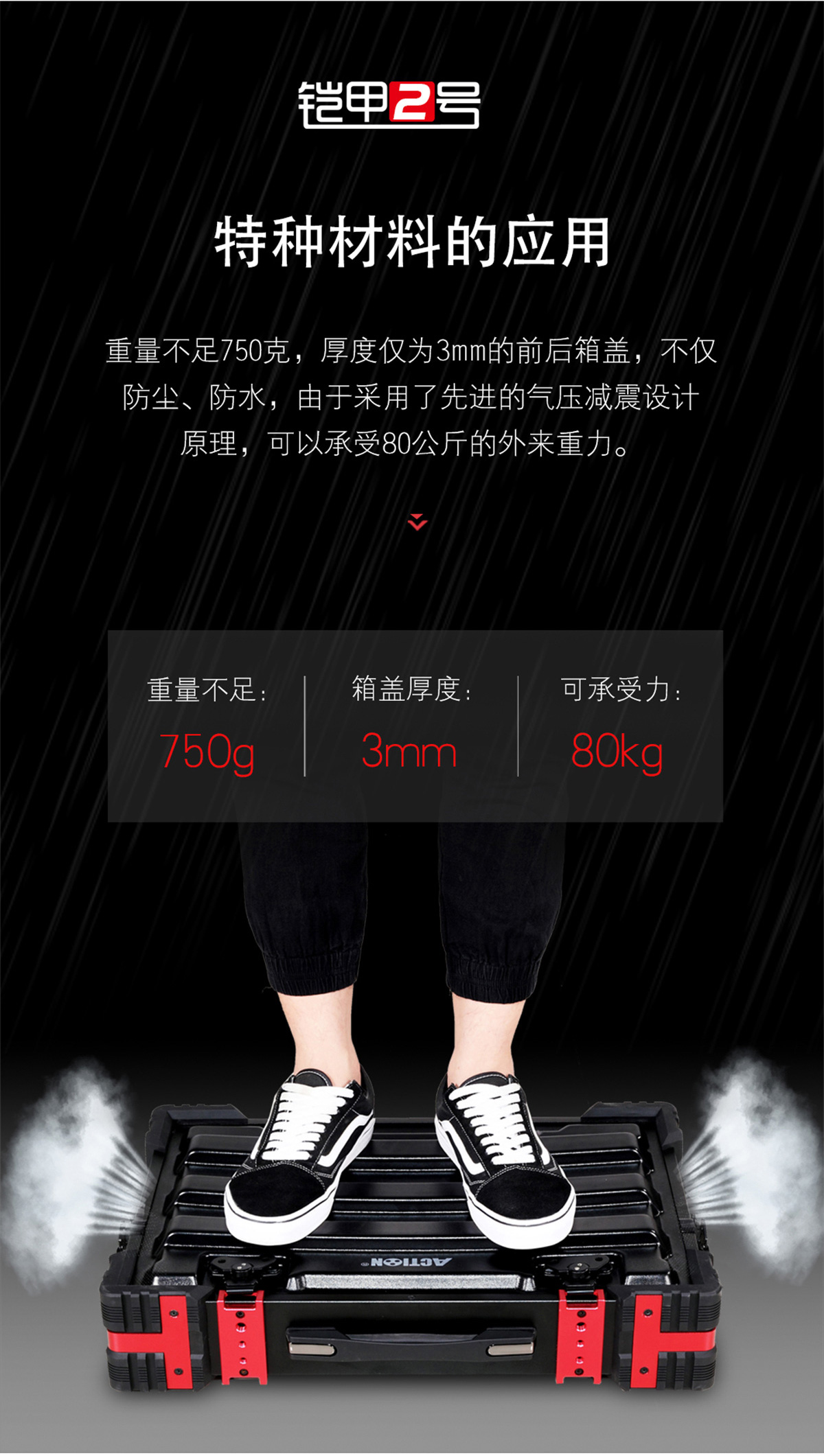

24英寸瑞鸽RUIGE 铠甲二号AT-2400HR 4K HDR 12G-SDI监视器 - 洛阳瑞光影视光电技术有限公司

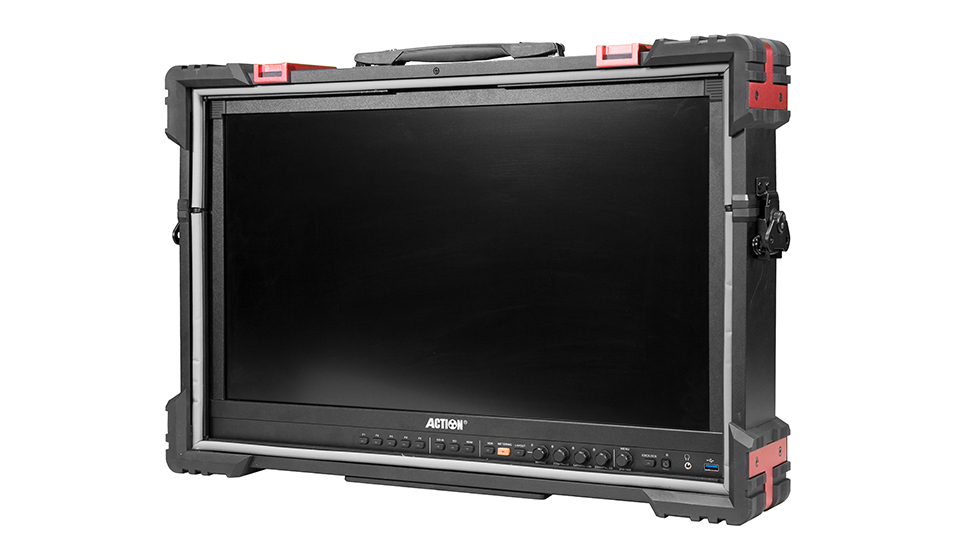

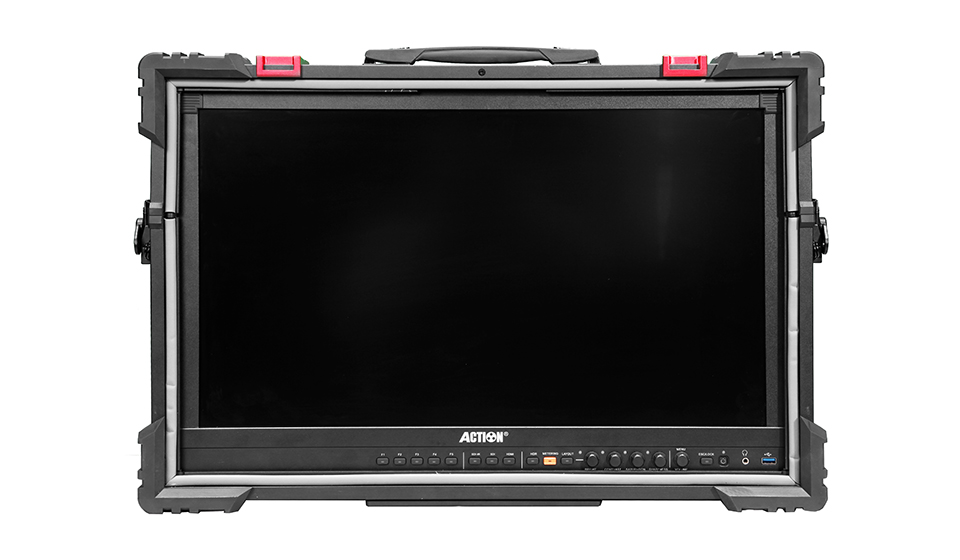

1.自定义F键区
2.视频通道选择键区
3.功能快捷键区
4.模拟量调节功能区
5.菜单和音量调节区
6.电源开关机/待机按键
7.耳机接口
8.USB接口

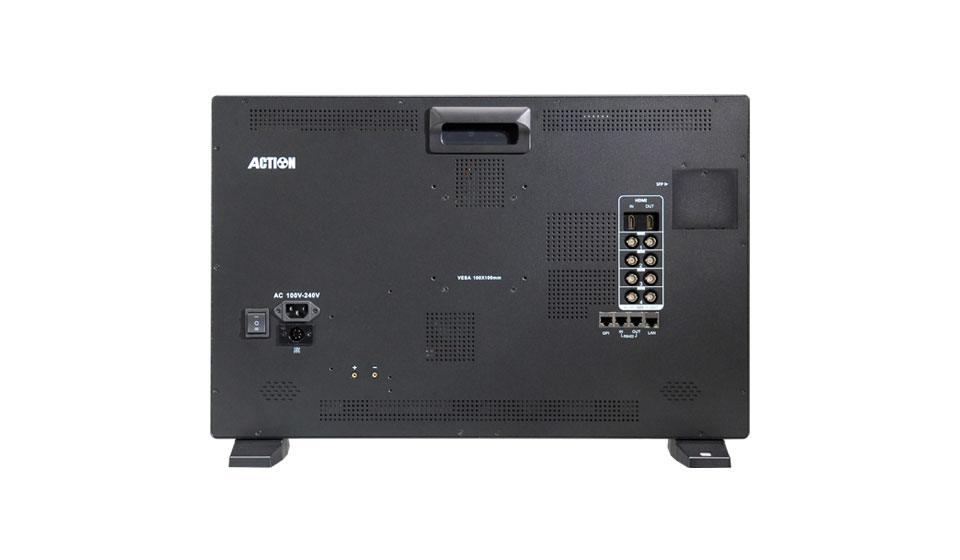

1.提手手扣
2.交流输入接口
3.电源开关
4.DC12V电源输入接口

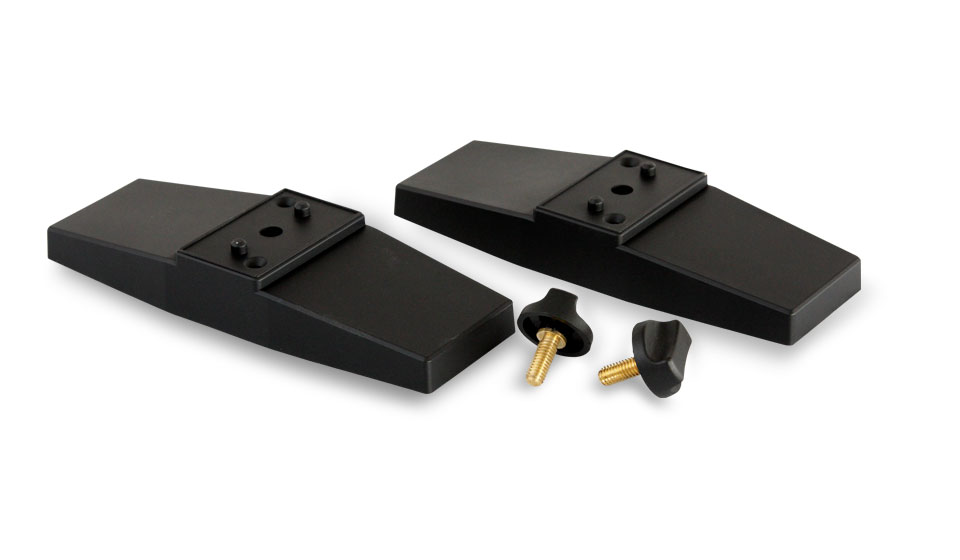

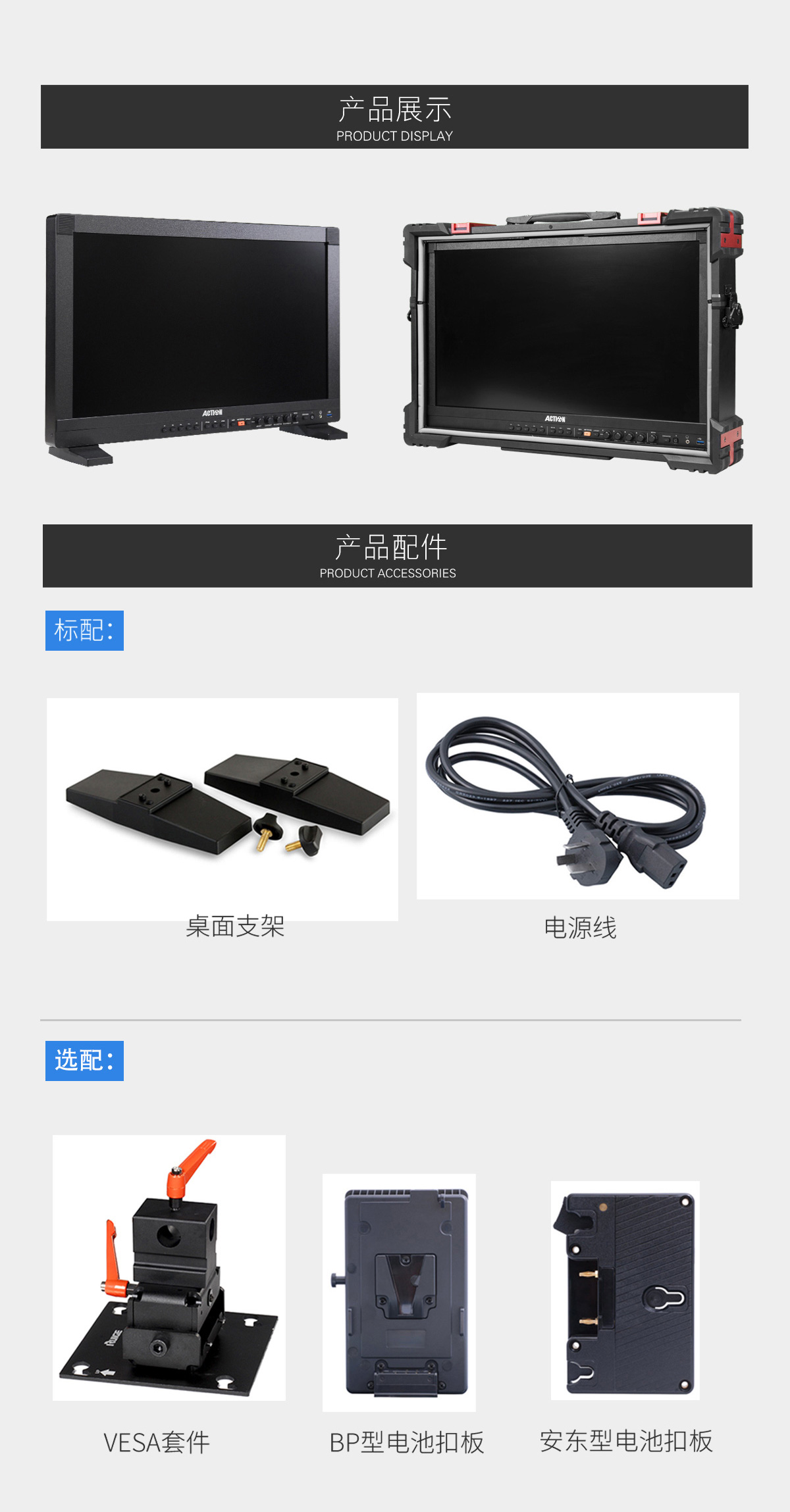

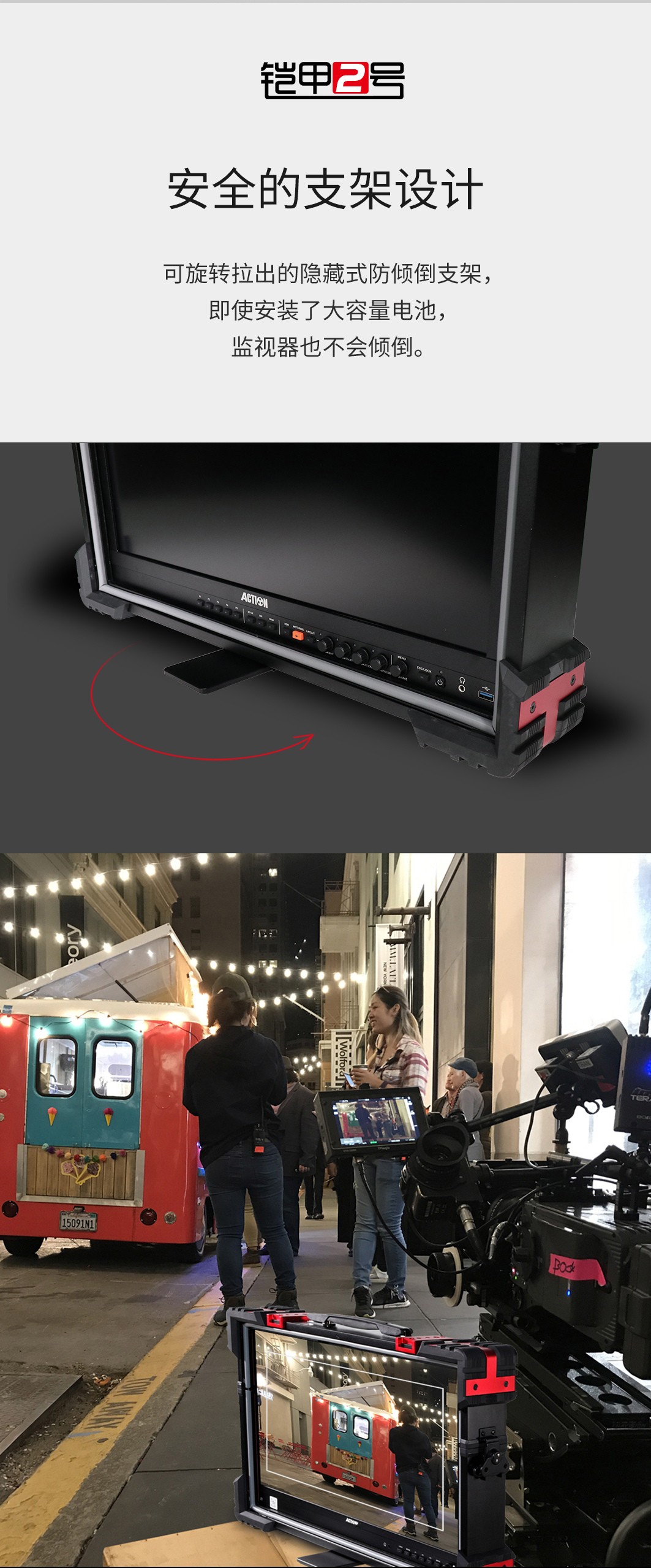

5.桌面支架
6.电池扣板接口
7.GPI/UMD/LAN接口
8.信号输入输出接口
9.SFP+接口

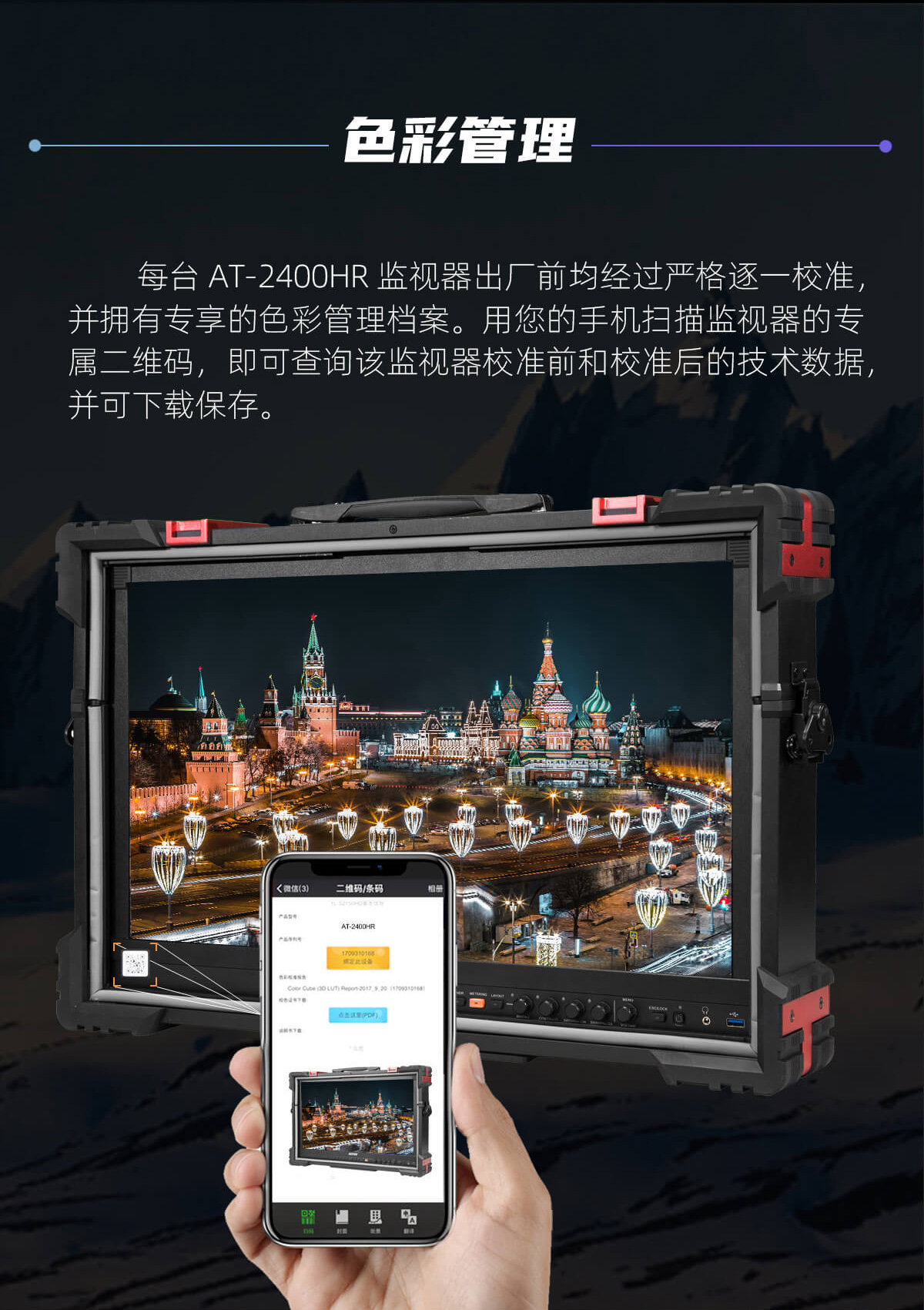

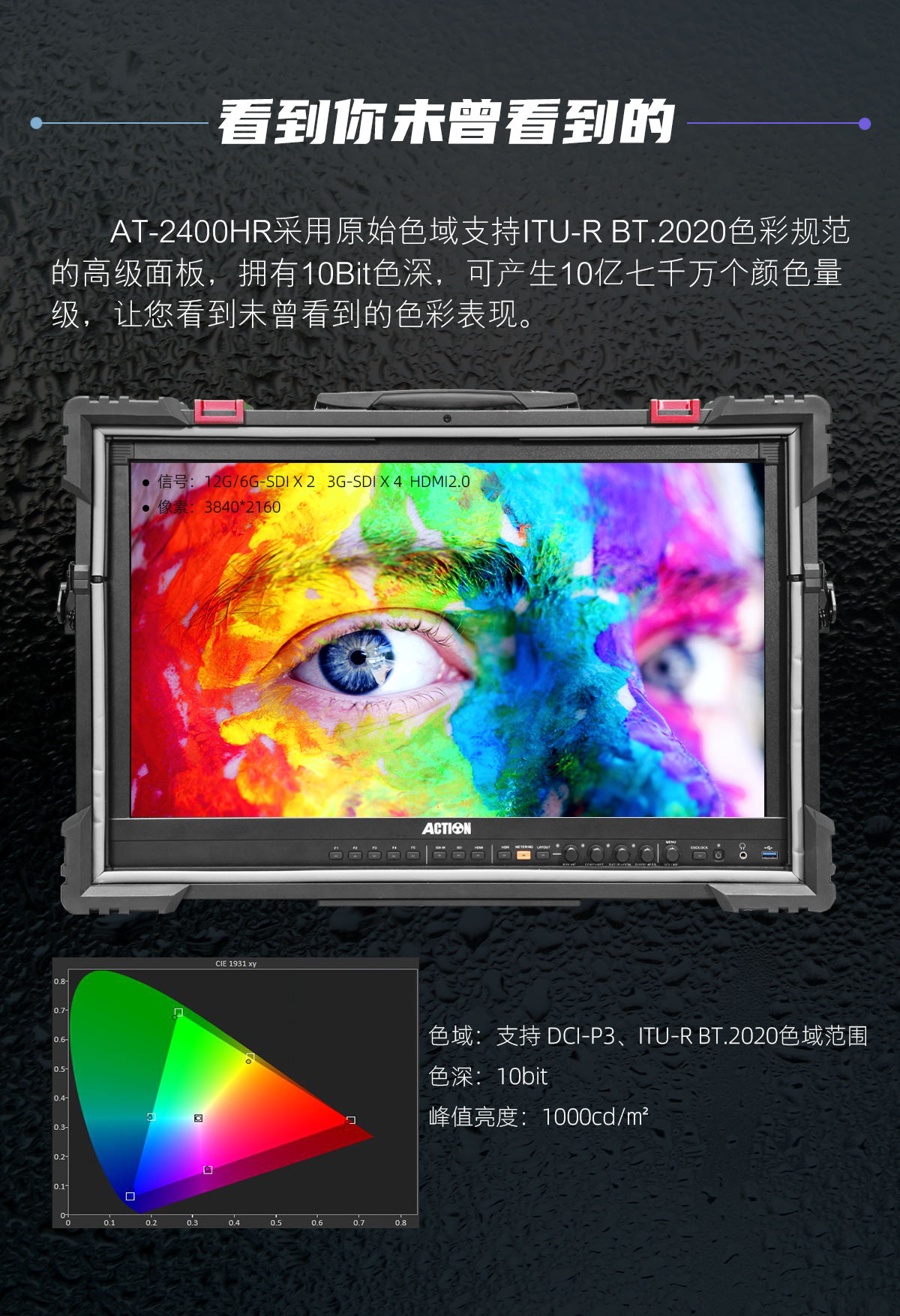

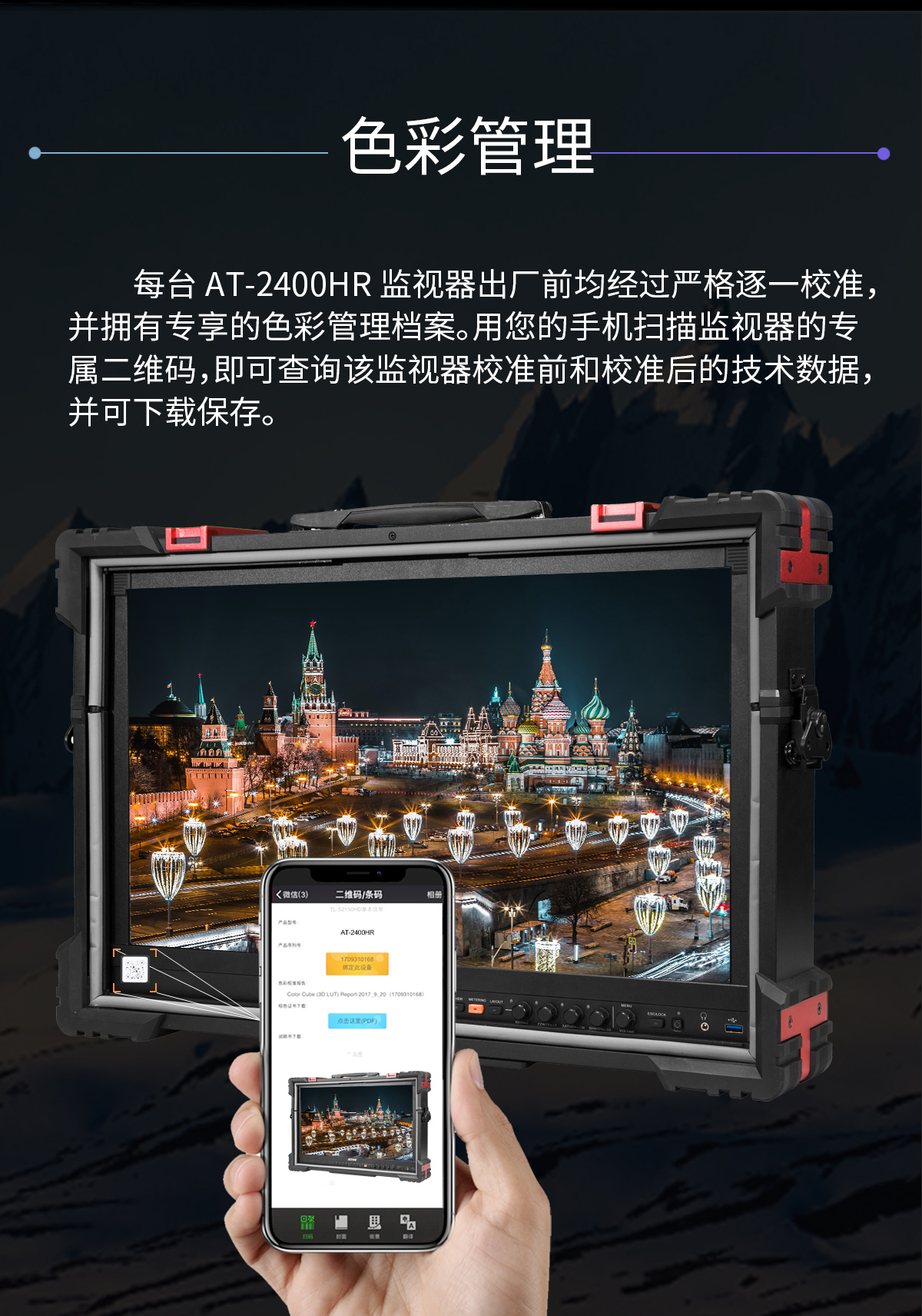

内置3D-LUT

        B/P/D系列监视内置3D-LUT色彩管理系统，遵循行业统一的色彩标准，采用专业的检测设备，对监视器进行系统、精确的校准，使监视器的显色指标符合色域规范的容差范围，从而确保了监视器准确的色彩还原，同时最大程度保证了同型号监视器色彩呈现的一致性。

关于IRE亮度波形

        理论上讲，IRE（国际无线电工程师协会）是将高清电视信号的亮度级别0～255分成了100等份（10bit为0～1024），并以0～100 IRE作为安全曝光区域来界定。最低亮度不小于0 IRE（美国NTSC复合视频不可低于7.5 IRE）,最高亮度不大于100 IER。低于下限或高于上限，都会对视频质量造成影响。我们在产品中分别设计了IRE和电压（Voltage Luminance Waveform）两种亮度波形图，这两种测量方法的基本功能，都是实时检测视频信号中亮度变化的高低幅度。

矢量波形

        矢量图，用于统计整体输入信号的色彩分布情况。矢量波形是对Cb和Cr分量做统计。矢量波形标示出红绿蓝品青黄的固定矢量，中性色（黑、白或灰）位于这六种颜色的中心。从中心点向外的方向，反映色调（也称色相）。离开中心点的距离，反映饱和度，图像中某种颜色的饱和度越高，则离中心点越远。可用于对现场道具或景观的色彩分析 。

       色度矢量波形能提供色调和饱和度的参考，特别是饱和度的调节，对于摄影师来说，一个提高饱和度最直接的调节方法是减少白色光的进入量。

辅助聚焦

        将亮度对比高的轮廓用红线（或者其它颜色的线）表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。

        如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。根据拍摄环境和物体的需要，可以选择轮廓线的颜色如：红、蓝、绿、黄和白色。用以区分轮廓线与被摄物体的色差，便于快速、准确的完成聚焦动作。

        聚焦越实，则对应的轮廓线越多越密集。在瑞鸽监视器上红边聚焦功能除了颜色可选，还能选择着色宽度，有细，中，粗三个档可选。

斑马纹

      斑马纹是提示被摄景物曝光量的，是一种高光指示，在采用手动光圈拍摄时可以根据斑马纹的提示控制光圈。

     通常当被摄景物的亮度超过摄像机所能容纳的最高亮度80%（机型不同，这个数值也不同）左右时，开始出现斑马纹，所以，在调整光圈时，应该使被摄物体最亮部分略带斑马纹，而其他部分没有斑马纹，这样可以得到准确曝光。如果斑马纹过多，则曝光过度；而如果图像任何部分都没有斑马纹，则图像会曝光不足。现在有些摄像机斑马纹出现的电平是可调的，通常可在最高亮度的60%到100%之间调整，可以根据自己的习惯选择。

伪彩

        一个评估曝光的工具。

用途：

        它显示不同的亮度（Y）的水平，伪彩是一种图像增强显示方法。一幅图像的亮度从亮到暗，分别用暖色到冷色调显示，暖色到冷色调的变化是红色-->黄色-->绿色-->蓝色，所以亮度越高图像部分显示的红色越红，反之越暗的地方图像显示的蓝色越蓝。因此伪彩显示是一种观察图像亮度分布的直观方法，与亮度波形有类似的功能。

        在“伪彩”功能的模式下，同时使用“内欠扫描”和“亮度波形”功能，更容易识别画面的超标信号。

        伪彩在配合使用SMPTE彩条时，可以帮助看监视器的亮度和对比度是否符合标准。

超标定位

       “超标定位”功能，是“曝光评估”功能的延伸设计。该功能的设计灵感，源自机场安检的X光机。将安全和非安全信号进行色调分离，安全信号予以消隐，非安全信号将被显示在屏幕上。

       基于这个原理，代表监视器超标信号的两种颜色，白色和紫色就从混乱的颜色中分离出来。曝光正常的画面，屏幕显示黑色，曝光过度部分显示为白色，而曝光不足则显示为紫色。通过与“曝光分析”界面之间的切换比对，就能够迅速确定超标信号的具体位置，大大提高了工作效率。当然，如果要在画面中反映一个金属或器皿的反光效果，则属于艺术范畴，与技术测量无关。

正常画面

曝光正常

曝光过度

曝光不足

       需要强调的是，机场安检会因主观和客观因素出现漏检，而“超标定位”的快速定位功能，检测精度可达100%，不会放过任何一个“非法”信号。

我们不仅关注设计，更关注应用。

音频电平表

        SDI音频可以内嵌16路不同通道的数字音频,而通常只要同时显示8路即可以满足基本需求.

        SDI(VU & PPM)主要是为了判断嵌入的音平电平值是否超出技术要求。

        可根据需求来自定义相应的数值。可垂直显示和水平显示。

安全框

        大部分非线性编辑软件都提供了安全框，为制作人员设计字幕或特技位置提供参照，避免因过扫描的存在而使观众看到的电视画面不完整。安全边框一般呈“回”字形，由与画面边缘距离不同的内外两个方框组成，它不会被记录或输出。外围的方框称为“动作安全区”（Action safe zone），是指超出该区域外的画面运动、转场有可能不会被完整地显示出来；中间小的方框称为“字幕安全区”（Title safe zone），表示该区域的字幕才可以正常地显示在观众的屏幕上。安全边框的大小并不是固定不变的，一般可以通过设置来改变。瑞鸽的安全框可以自定义，从80%-99%。

用途：

        防止播放时扫描溢出， 导致不该被切的画面而被切掉。产生显示范围安全问题的原因在于电视接收还原设备在显示视频信号时存在“过扫描”（Overscan）现象。

标记比例

单色转换（Mono）
        Mono（黑白）常用来做对焦，由于人眼对亮度信号比较敏感，所以，寻像器或跟机小监常用到此功能。

GPI控制

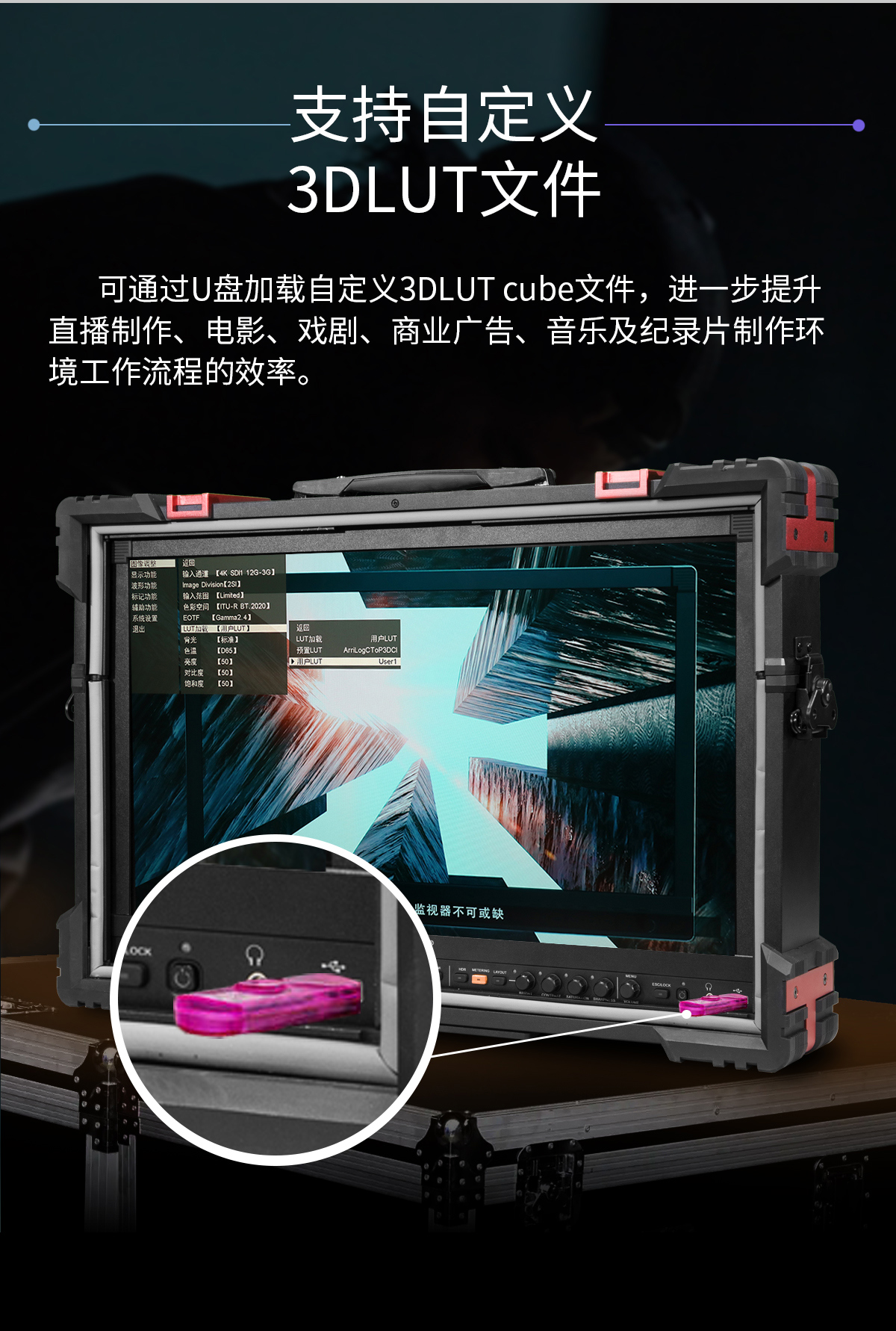

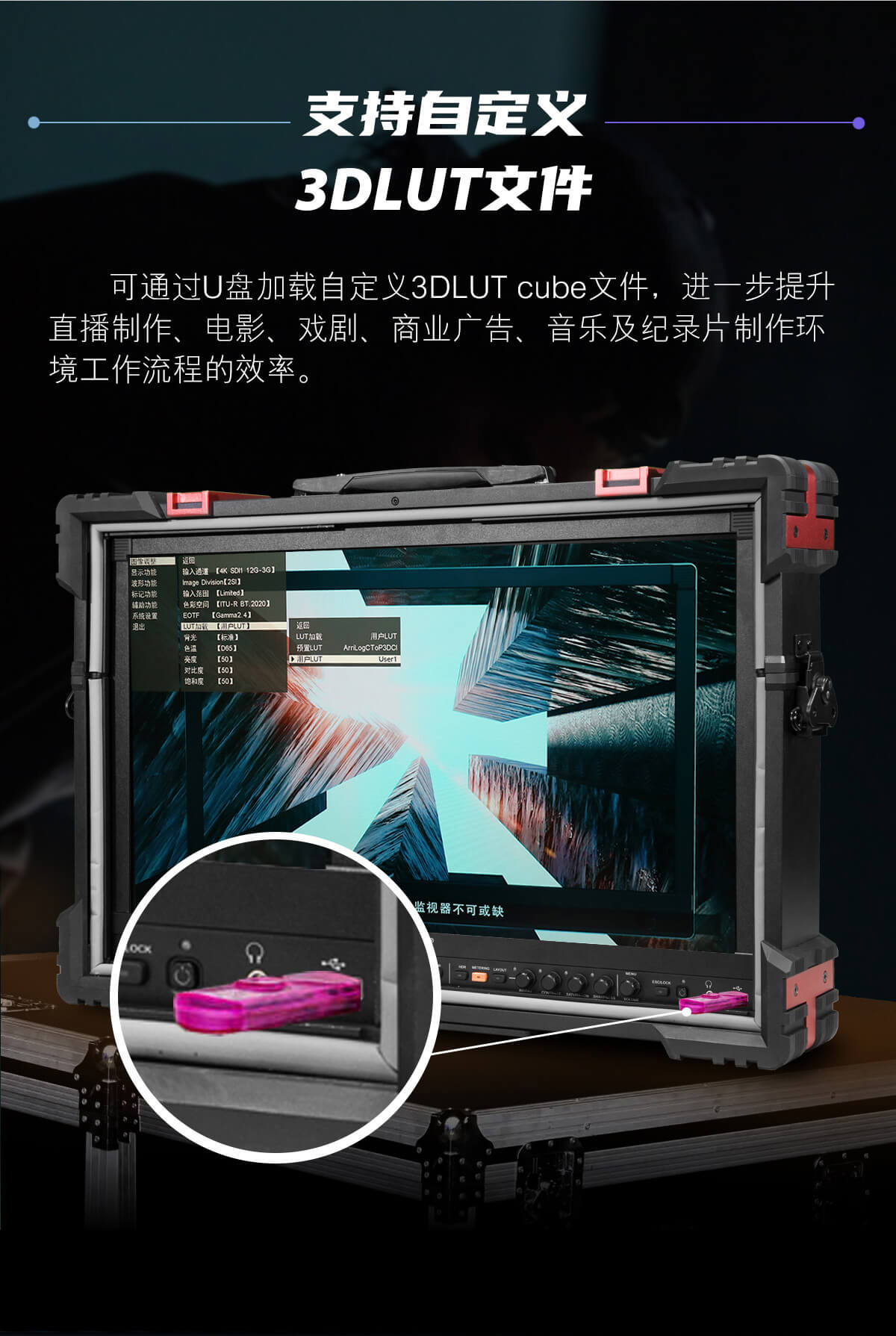

3D LUT 加载

        随着数字摄影机的日益普及，通过调色设备提前预制影片风格和画面效果，也就是业内称之为自定义Lut或效果Lut的方式已被广泛采用。由于大多监视器并不具备直接加载Lut的功能，因此，生成后的效果Lut需要借助外围设备对原始信号进行转换。

        HL-700HD可以同时加载6个1D或3DLut，使得校准、技术和创意LUT的应用，变得十分简单。

动/静态UMD

通过动态源名服务器把信号名称(如CCTV等)加嵌入SDI信号中，就可在监视器解嵌并标出当前信号是哪个频道的节目。

用途：

     为多频道转播车或电视台内部为播出区、导演区、技术区、灯光区、音响区的监视器提供源名显示。

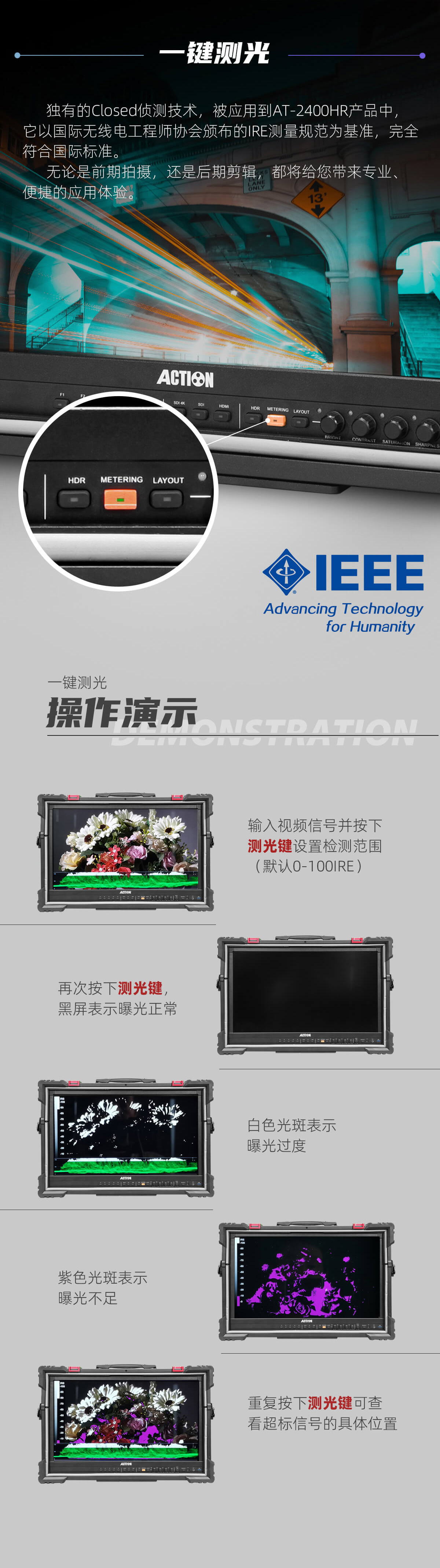

辅助测光

        瑞鸽独有的Closed侦测技术，被应用到监视器中，它以国际无线电工程师协会颁布的IRE测量规范为基准，完全符合国际标准。

        只对监视器屏幕上的有效画面予以检测，并采用颜色分离的方式，将视频信号中高光和暗部的超标信号实时显示在监视器的屏幕上。
